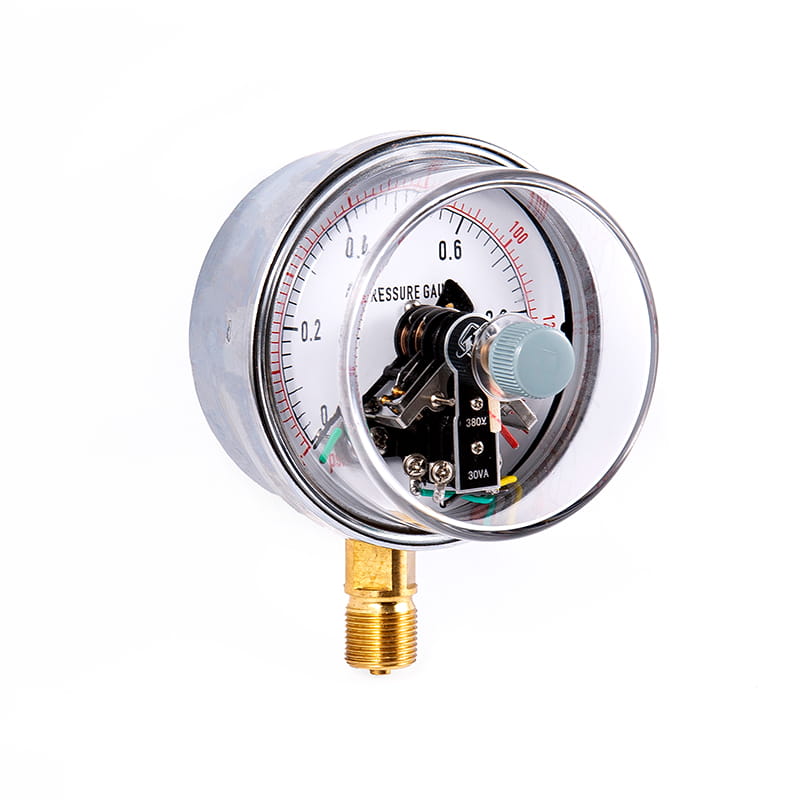

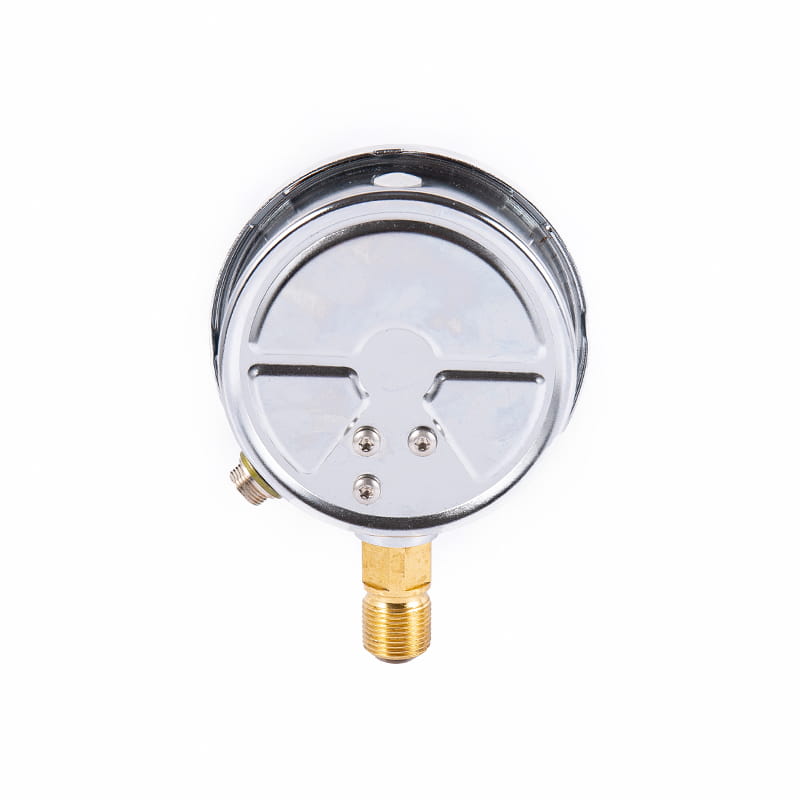

YXCH Series Reed Electric Contact Pressure Gauge

รุ่น: yxch100 yxch150

◆แอปพลิเคชัน: เครื่องมือประเภทนี้เหมาะสำหรับการวัดความดันของของเหลวก๊าซหรือไอระเหยที่ไม่มีอันตรายจากการระเบิดไม่มีการตกผลึกไม่มีการแข็งตัวและไม่มีผลการกัดกร่อนต่อโลหะผสมทองแดงและโลหะผสมทองแดง เมื่อติดตั้งระบบวงจรที่เหมาะสมสามารถส่งสัญญาณเตือนหรือการควบคุมอัตโนมัติไปยังระบบความดันที่จะวัดและควบคุม

เครื่องมือประเภทนี้ช่วยปรับปรุงการติดต่อในอุปกรณ์สูญญากาศซึ่งหลีกเลี่ยงการสัมผัสที่ไม่ดีที่เกิดจากการเกิดออกซิเดชันของการติดต่อดังนั้นจึงมีลักษณะของการตอบสนองที่รวดเร็วและละเอียดอ่อนและการติดต่อที่น่าเชื่อถือและเป็นมือใหม่ที่สามารถแทนที่มาตรวัดแรงดันสัมผัสแม่เหล็กภายใต้สภาพการทำงานของพลังงานต่ำและแรงดันไฟฟ้าต่ำ

◆ หากมีความจำเป็นที่จะต้องสร้างมาตรวัดความดันแบบกันกระแทกกันมันสามารถเติมด้วยกลีเซอรีนหรือน้ำมันซิลิโคนได้

รับใบเสนอราคา

◆พารามิเตอร์ทางเทคนิค:

แบบอย่าง		yxch100			yxch150
เส้นผ่าศูนย์กลางเล็กน้อย		φ 100			φ 150
ประเภทการติดตั้ง	ⅰ	-			-
	ⅱ	-			-
	ⅳ	-			-
	ⅵ	-			-
เธรดที่เหมาะสม		M20 1.5
ระดับความแม่นยำ		1.6
ช่วงการวัด - MPA -		จริง ช่องว่าง: -0.1 - 0 เครื่องดูดฝุ่นแรงดัน: -0.1 - 0.06 -0.1 - 0.15 -0.1 - 0.3 -0.1 - 0.5 -0.1 0.9 -0.1 1.5 -0.1 2.4 ความดัน: 0 - 0.1 0 - 0.16 0 - 0.25 0 - 0.4 0 ~ 0.6 0 1 0 1.6 0 2.5 0 4 0 6 0 10 0 16 0 25 0 40 0 60 0 100 0 160 0 250
สภาพแวดล้อมการใช้งาน		อุณหภูมิ: -10 ° C ~ 55 ° C; ความชื้นสัมพัทธ์: ≤ 75 -
พารามิเตอร์ไฟฟ้า		★แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 24V DC ★จัดอันดับปัจจุบัน: 0.25a ★ชีวิตไฟฟ้า: 105 เวลา ★โหมดควบคุม: สเกลเต็มสามารถปรับขีด จำกัด บนและล่าง, ขีด จำกัด บนส่วนบน (ขีด จำกัด บนสองเท่า), ขีด จำกัด ล่างล่าง (ขีด จำกัด ล่างสองเท่า) และสวิตช์กกช้าอื่น ๆ
การเดินสาย		ปลั๊กบิน	1	2		3	4
		เส้น สี	สีแดง	สีเขียว		สีเหลือง	สีดำ
		เทอร์มินัลเอาท์พุท	ขีด จำกัด บน	ขีด จำกัด ล่าง		สาธารณะ	ที่ต่อสายดิน
คะแนนความต้านทานการสั่นสะเทือน		V - ชม - 3
วัสดุหลอด Bourdon		QSN4-0.3
การป้องกันทางเข้า		IP54
บังคับใช้มาตรฐาน
หมายเหตุ: เธรดข้อต่อสามารถทำในเธรดท่อหรือเธรดท่อเรียวตามข้อกำหนดของผู้ใช้ (ดูคู่มือการเลือก).

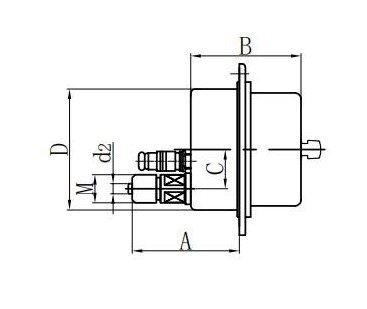

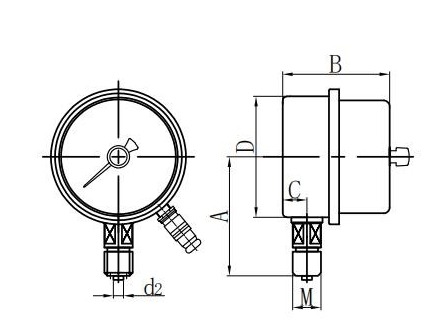

ขนาด:

เรเดียลโดยตรง (I. )

เป็นแกน ผิดปกติโดยตรง (II.)

เมานต์ฟลัชปนเปื้อนตามแนวแกน (iv.)

ตัวยึดนูนรัศมี (vi.)

แบบอย่าง	ขนาด ( มม. -
แบบอย่าง	อัน	ข	C	d	D0	D1	D2	ม.
yxch100- ⅰ	89	72	17	φ 100	/	/	φ 6	M20 1.5
yxch100- ⅱ	112	72	30	φ 100	/	/	φ 6	M20 1.5
yxch100- ⅳ	78	72	30	φ 100	φ 6	φ 118	φ 6	M20 1.5
yxch100- ⅵ	89	72	17	φ 100	φ 6	φ 118	φ 6	M20 1.5
yxch150- ⅰ	113	79	18	φ 150	/	/	φ 6	M20 1.5
yxch150- ⅱ	118	79	45 (30)	φ 150	/	/	φ 6	M20 1.5
yxch150- ⅳ	115	79	45 (30)	φ 150	φ 6	φ 165	φ 6	M20 1.5
yxch150- ⅵ	113	79	18	φ 150	φ 6	φ 165	φ 6	M20 1.5
