Manufacturer Hot Sale Electric Contact Pressure Gauges

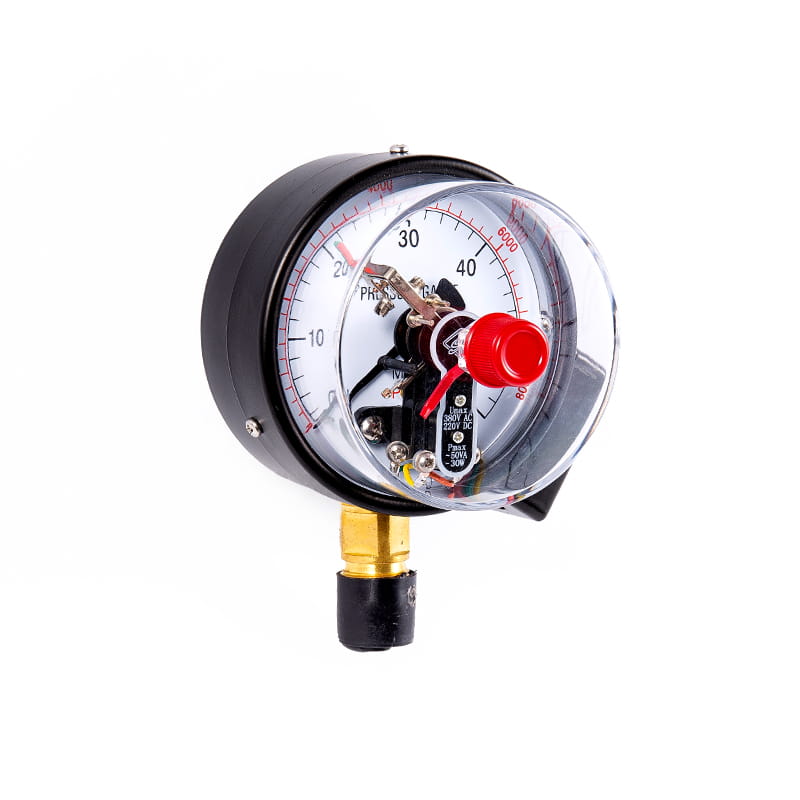

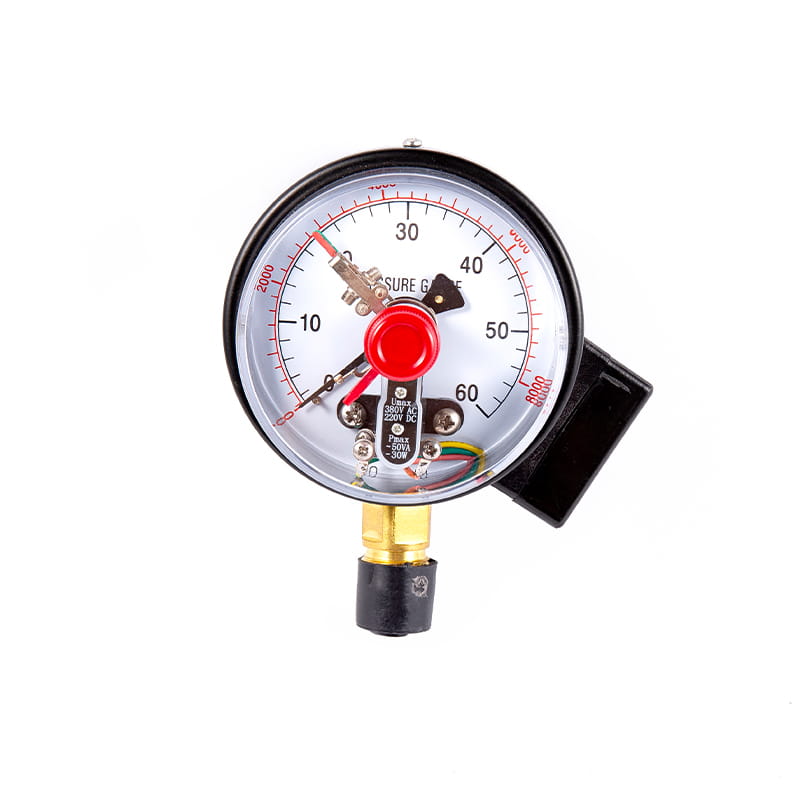

YXC series magnetic-assisted electric contact pressure gauges

รุ่น: YXC60 YX100 YXC-150

◆แอปพลิเคชัน: เครื่องมือประเภทนี้เหมาะสำหรับการวัดความดันของของเหลวก๊าซหรือไอระเหยที่ไม่มีอันตรายจากการระเบิดไม่มีการตกผลึกไม่มีการแข็งตัวและไม่มีผลการกัดกร่อนต่อโลหะผสมทองแดงและโลหะผสมทองแดง เมื่อมีการติดตั้งวงจรที่เหมาะสมจะสามารถส่งสัญญาณเตือนภัยหรือการควบคุมอัตโนมัติไปยังระบบความดันที่จะวัดและควบคุม

YXC ผลิตภัณฑ์ซีรีส์ใช้อุปกรณ์สัมผัสไฟฟ้าที่ช่วยแม่เหล็กซึ่งมีข้อดีของการกระทำที่มั่นคงและเชื่อถือได้และกำลังสัมผัสขนาดใหญ่

◆ หากมีความจำเป็นที่จะต้องสร้างมาตรวัดความดันแบบกันกระแทกกันมันสามารถเติมด้วยกลีเซอรีนหรือน้ำมันซิลิโคนได้

รับใบเสนอราคา

พารามิเตอร์ทางเทคนิค:

แบบอย่าง		yxc60		YXC100		yxc150
เส้นผ่าศูนย์กลางเล็กน้อย		φ 60		φ 100		φ 150
เงียบ ประดิษฐ์ พิมพ์ สไตล์	ⅰ	-		-		-
	ⅱ	-		-		-
	ⅲ	-		/		/
	ⅳ	-		-		-
	ⅴ	-		/		/
	ⅵ	-		-		-
เธรดที่เหมาะสม		M14 1.5		M20 1.5
ระดับความแม่นยำ		2.5		1.6
ช่วงการวัด - MPอัน -		จริง ช่องว่าง: -0.1 - 0 เครื่องดูดฝุ่นแรงดัน: -0.1 - 0.06 -0.1 - 0.15 -0.1 - 0.3 -0.1 0.5 -0.1 0.9 -0.1 1.5 -0.1 2.4 ความดัน: 0 - 0.1 0 - 0.16 0 - 0.25 0 - 0.4 0 ~ 0.6 0 1 0 1.6 0 2.5 0 4 0 6 0 10 0 16 0 25 0 40 0 60 0 100 0 160 0 250
สภาพแวดล้อมการใช้งาน		อุณหภูมิ: -40 ° C ~ 70 ° C- ความชื้นสัมพัทธ์: 85 -
พารามิเตอร์ไฟฟ้า		★แรงดันไฟฟ้าสูงสุด: 380V อันC ; 220V DC ★กำลังติดต่อสูงสุด: 30va ★โหมดการควบคุม: ขีด จำกัด บนและล่าง, ขีด จำกัด บนบน (ขีด จำกัด บนสองเท่า-, ขีด จำกัด ล่างล่าง (ขีด จำกัด ล่างสองเท่า) และสวิตช์สัมผัสเสริมแม่เหล็กช้าอื่น ๆ สามารถปรับได้ในช่วงเต็ม
การเดินสาย		กล่องชุมนุม	1		2		3	4
		รหัสสีสายไฟ	สีแดง		สีเขียว		สีเหลือง	สีดำ
		เทอร์มินัลเอาท์พุท	ขีด จำกัด บน		ขีด จำกัด ล่าง		สาธารณะ	ที่ต่อสายดิน
คะแนนความต้านทานการสั่นสะเทือน		V - ชม - 3
วัสดุหลอด Bourdon		QSN4-0.3
การป้องกันทางเข้า		IP54
บังคับใช้มาตรฐาน		JB/T 9273
บันทึก: 1 - เธรดร่วมสามารถปรับแต่งตามข้อกำหนดของผู้ใช้

◆ ค่าอ้างอิงโหลดที่ได้รับการจัดอันดับ:

แรงดันไฟฟ้า (v)	ค่าความต้านทานโหลดปัจจุบัน ( A )		ค่าของกระแสโหลดอุปนัย - A -
แรงดันไฟฟ้า (v)	AC	DC	ค่าของกระแสโหลดอุปนัย - A -
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
40	≤ 1	/	/

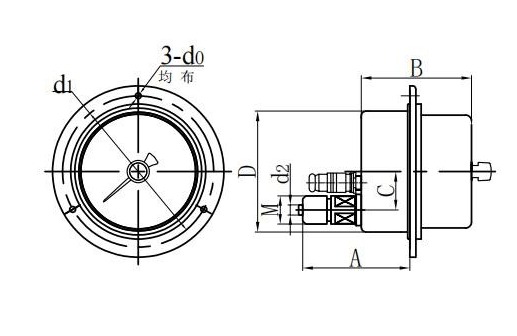

ขนาด:

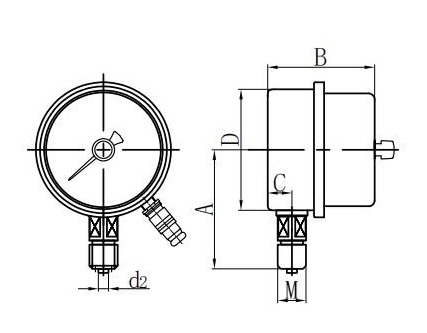

เรเดียลโดยตรง (I. )

เป็นแกน ผิดปกติโดยตรง (II.)

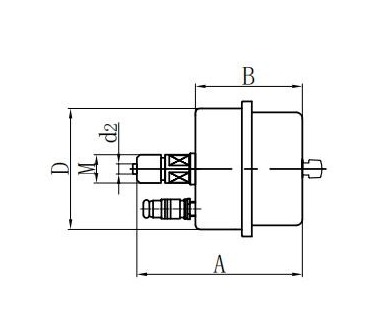

แกนกลางแกนโดยตรง (iii.)

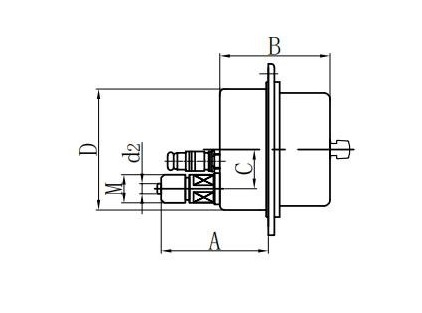

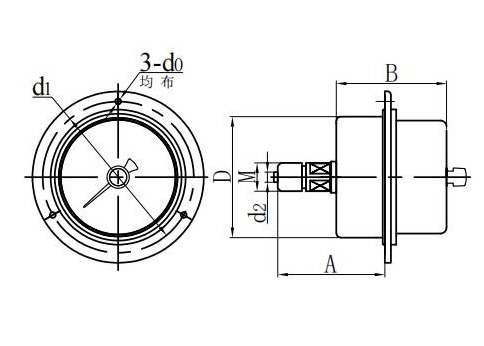

Axial Eccentric Flush (IV.)

แกนกลางแกนกลาง (V. )

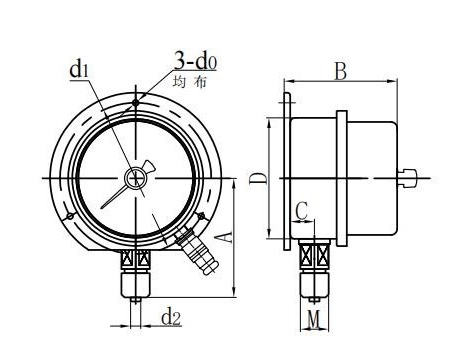

ตัวยึดนูนรัศมี (vi.)

แบบอย่าง	ขนาด ( มม. -
แบบอย่าง	อัน	ข	C	d	D0	D1	D2	ม.
yxc60 －ⅰ	54	30	12	φ 60	/	/	φ 5	M14 1.5
yxc60 －ⅱ	63	34	18	φ 60	/	/	φ 5
yxc60 －ⅲ	58	30	/	φ 60	/	/	φ 5	M14 1.5
yxc60 －ⅳ	45	34	18	φ 60	φ 5	φ 75	φ 5
yxc60 －ⅴ	45	34	/	φ 60	φ 5	φ 75	φ 5	M14 1.5
yxc60 －ⅵ	54	30	12	φ 60	φ 5	φ 75	φ 5	M14 1.5
YXC100 －ⅰ	89	72	17	φ 100	/	/	φ 6	M20 1.5
YXC100 －ⅱ	112	72	30	φ 100	/	/	φ 6	M20 1.5
YXC100 －ⅳ	78	72	30	φ 100	φ 6	φ 118	φ 6	M20 1.5
YXC100 －ⅵ	89	72	17	φ 100	φ 6	φ 118	φ 6	M20 1.5
yxc150 －ⅰ	113	79	18	φ 150	/	/	φ 6	M20 1.5
yxc150 －ⅱ	118	79	45 (30)	φ 150	/	/	φ 6	M20 1.5
yxc150 －ⅳ	115	79	45 (30)	φ 150	φ 6	φ 165	φ 6	M20 1.5
yxc150 －ⅵ	113	79	18	φ 150	φ 6	φ 165	φ 6	M20 1.5
