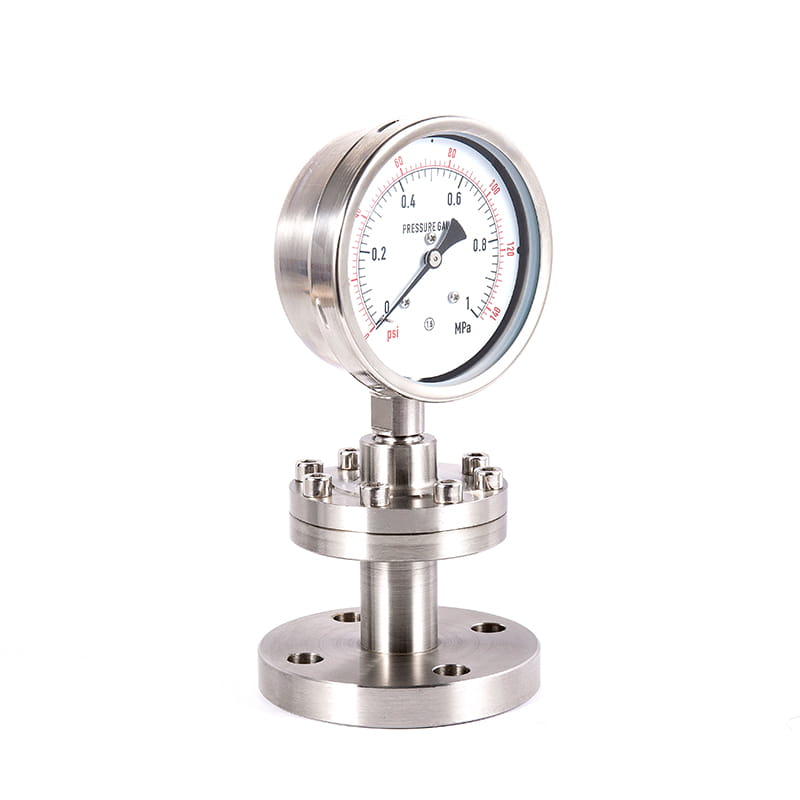

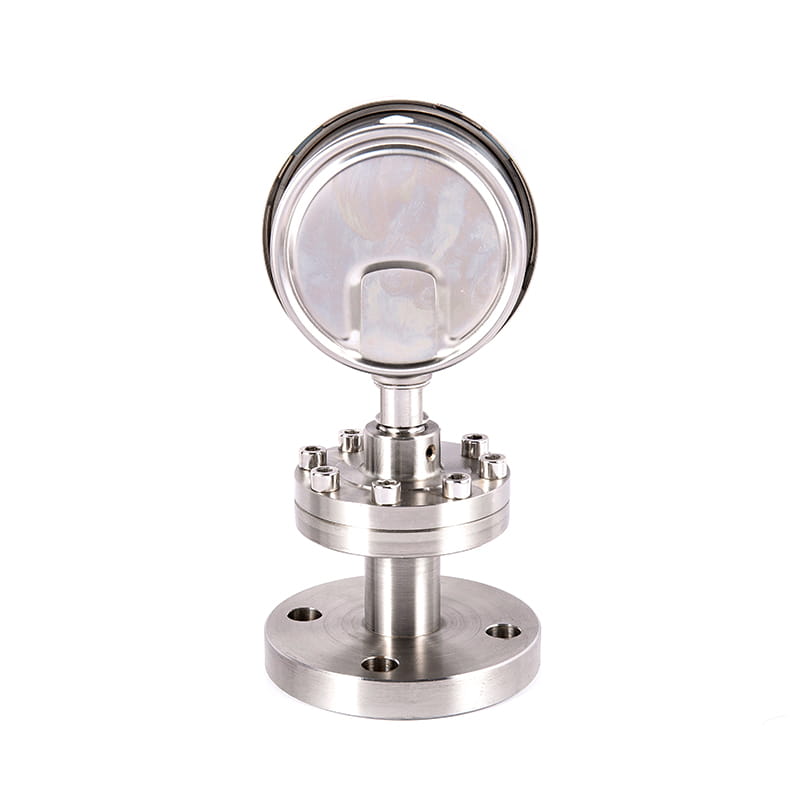

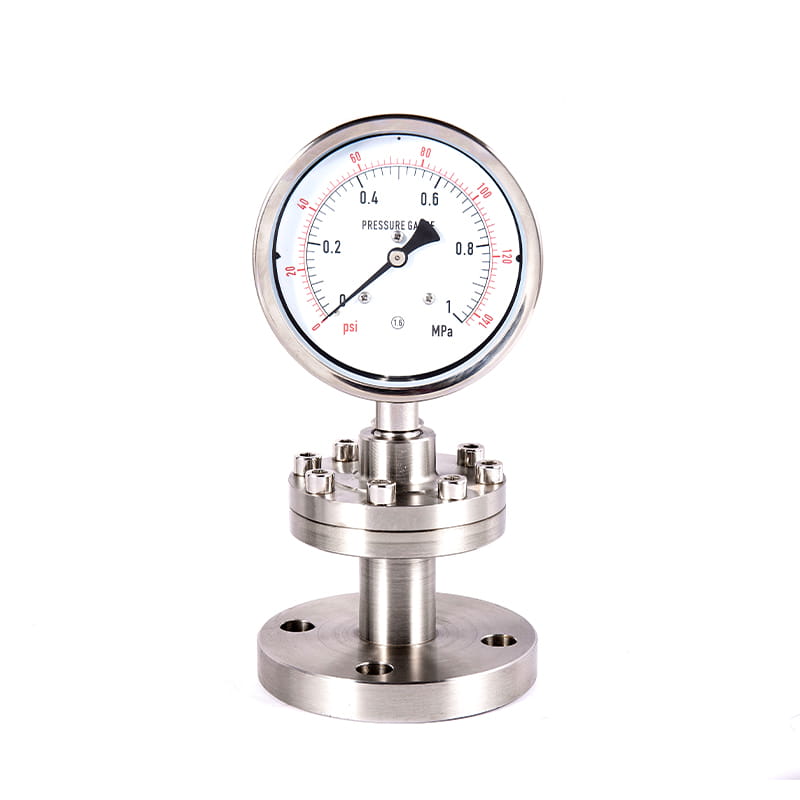

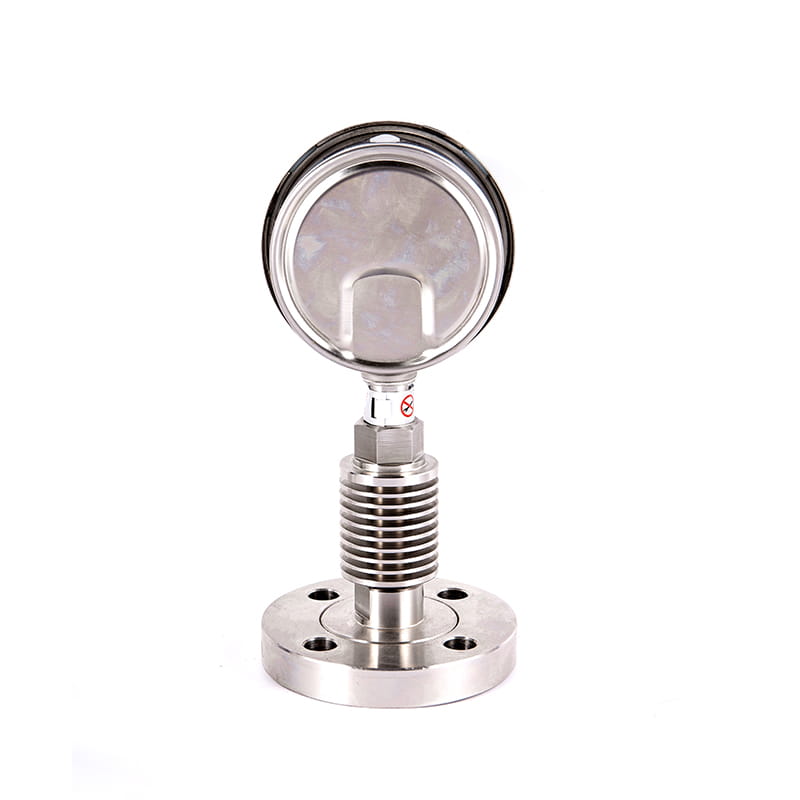

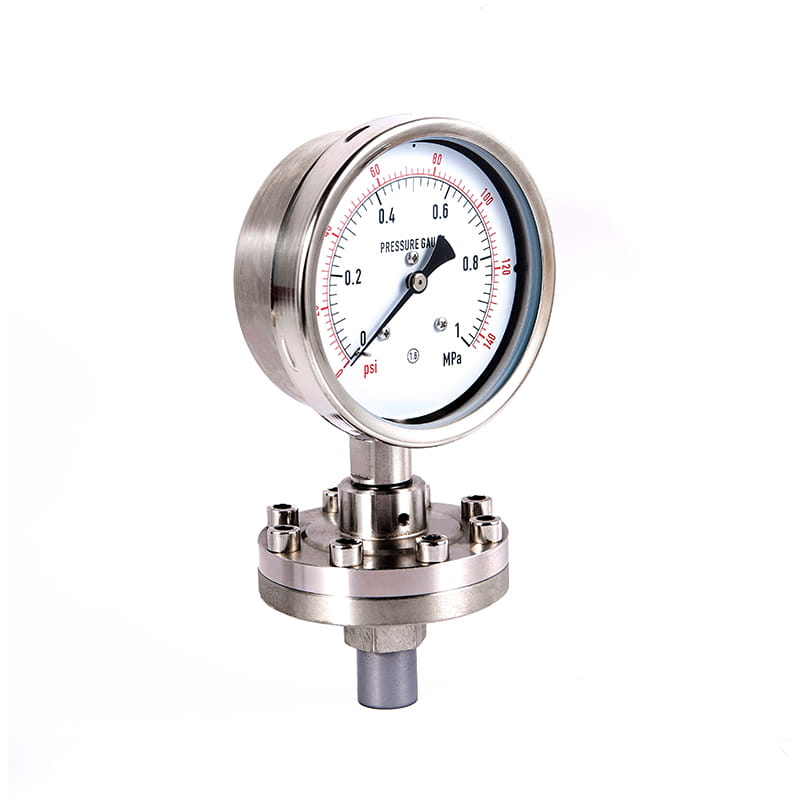

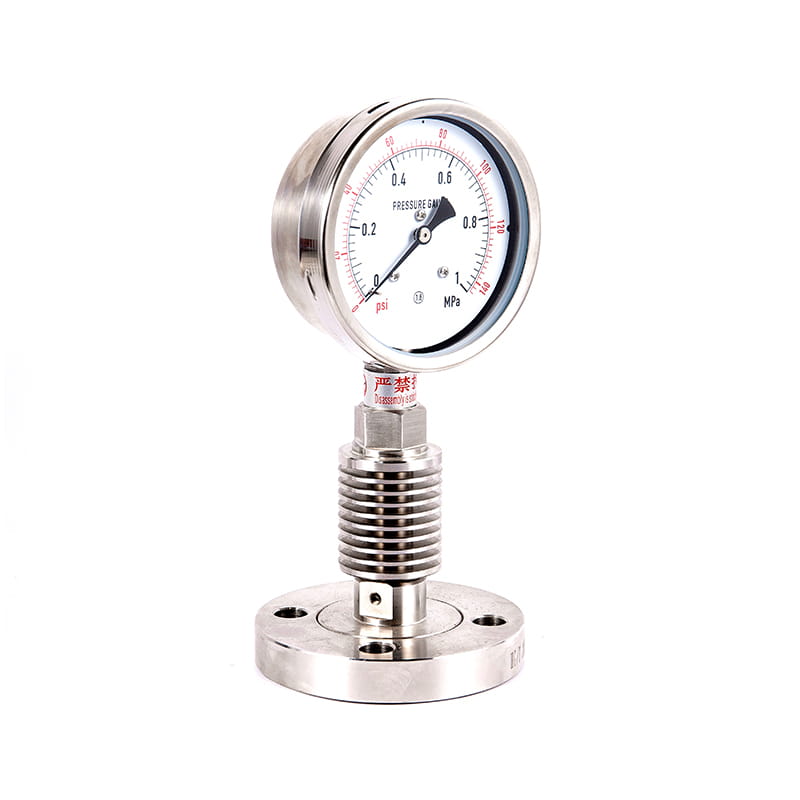

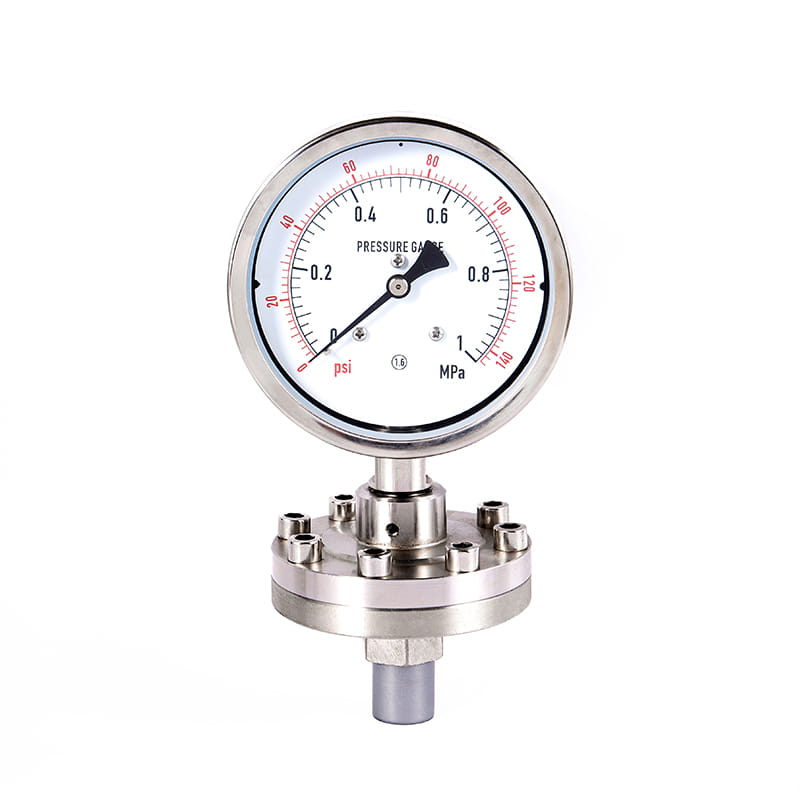

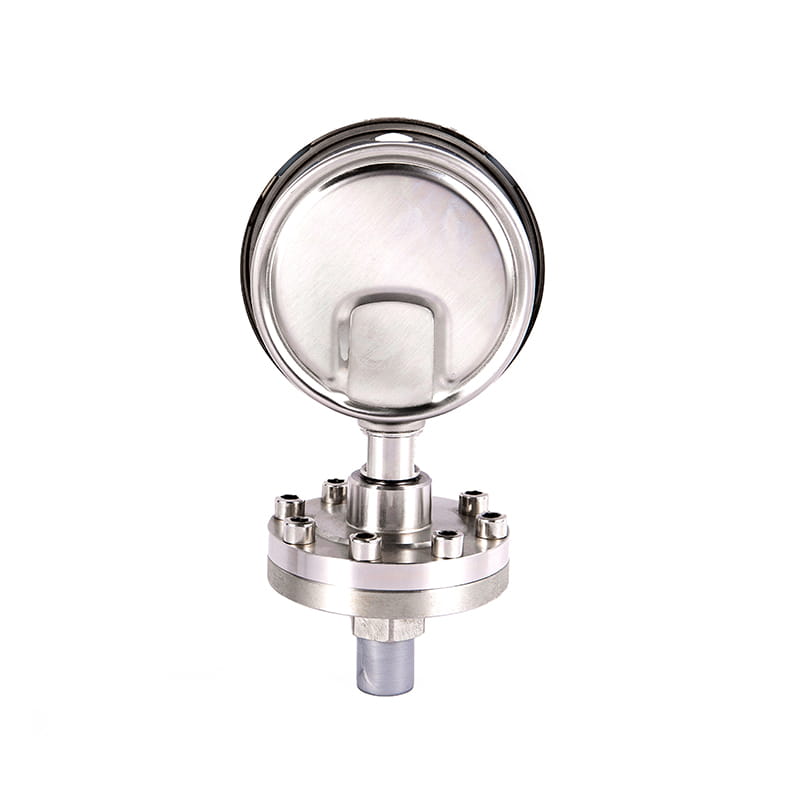

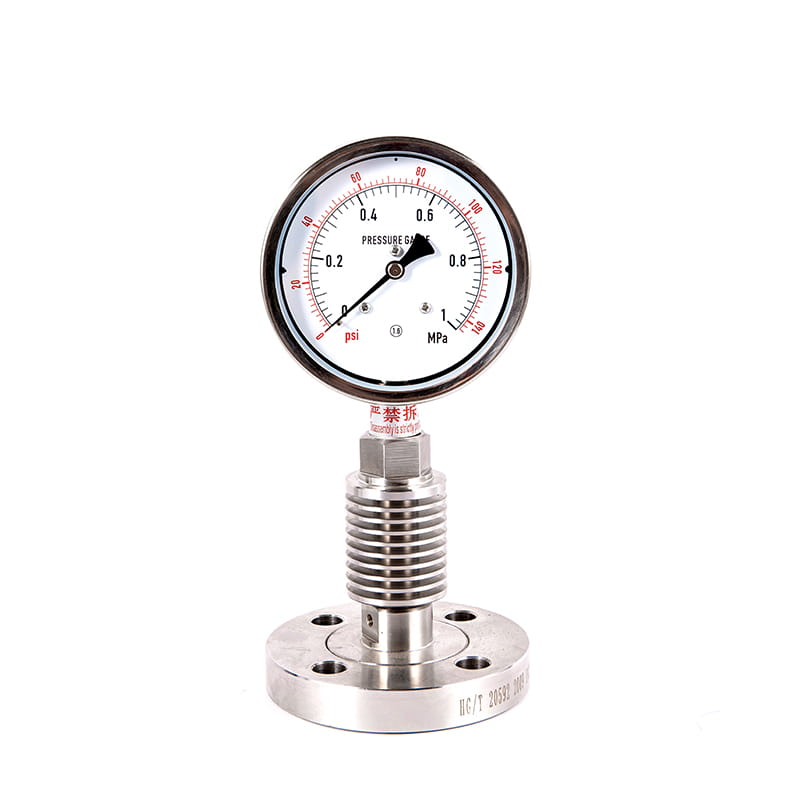

◆รุ่น: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆แอปพลิเคชัน: เนื่องจากโครงสร้างการวัดทางอ้อมมาตรวัดความดันไดอะแฟรมจึงเหมาะสำหรับการวัดความดันของของเหลวก๊าซหรือของแข็งที่ไหลลื่นด้วยความหนืดสูงง่ายต่อการตกผลึกการกัดกร่อนที่แข็งแรงและอุณหภูมิสูง ไดอะแฟรมแยกมีวัสดุหลากหลายชนิดเพื่อปรับให้เข้ากับสื่อการกัดกร่อนที่หลากหลาย
เครื่องมือเหล่านี้ส่วนใหญ่ใช้ในเส้นใยเคมี, เส้นใยสังเคราะห์, ปิโตรเลียม, การย้อม, อัลคาลี, กรด, อาหาร, ยา, การก่อสร้าง, การขุด, การถลุงและอุตสาหกรรมอื่น ๆ

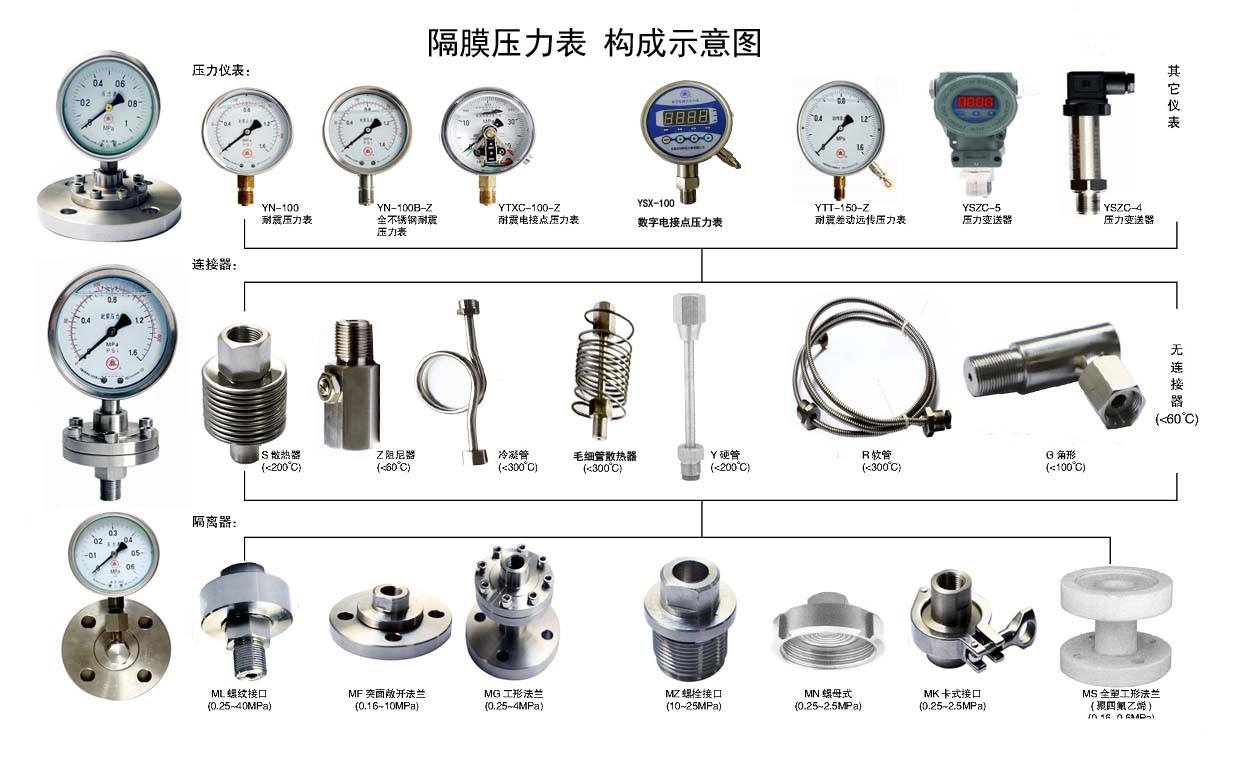

หัวมาตรวัดของเครื่องมือประเภทนี้สามารถใช้ในความหลากหลายของซีรีส์: มาตรวัดความดันทั่วไป, มาตรวัดความดันที่ทนต่อแรงดัน, มาตรวัดความดันไฟฟ้าสัมผัสไฟฟ้าที่หลากหลาย, มาตรวัดแรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้าที่ทนต่อแรงดัน, เครื่องส่งแรงดัน
◆หลักการโครงสร้าง:
เครื่องมือนี้เป็นการวัดทางอ้อม การแยกไดอะแฟรมแยกภายใต้ความดันของสื่อที่วัดได้ของเหลวที่ปิดผนึกจะถูกดันและความดันจะถูกส่งไปยังความดัน
ของเหลวที่ปิดผนึกจะถูกกดดันและความดันจะดำเนินการกับเครื่องมือตรวจจับซึ่งแสดงค่าของความดันปานกลางที่วัดได้
◆พารามิเตอร์ทางเทคนิค -
| รุ่นหัวเมตร | เครื่องมือความดันประเภทต่าง ๆ เครื่องส่งสัญญาณความดันตัวควบคุมความดัน ฯลฯ | |||
| ระดับความแม่นยำ | 1.6 - 2.5 | |||
| ระดับความแม่นยำ - MPA - | 0 0.1 0 0.16 0 0.25 0 0.4 0 0.6 0 1 0 1.6 0 2.5 0 4 0 6 0 10 0 16 0 25 0 40 | |||
| วัสดุไดอะแฟรม | ชื่อเล่น | วัสดุ | ชื่อเล่น | วัสดุ |
| 1 | 0CR18NI12MO2 | 5 | Hastelloy C (H276C) | |
| 2 | SUS304 | 6 | Monel Alloy (Cu30ni70) | |
| 3 | SUS316 | 7 | Tantalum (TA) | |
| 4 | SUS316L | 8 | Fluoroplastic (PTFE) | |
| วัสดุแยก | 1cr18ni9; 304; 316; 316L; F4; พีวีซี ฯลฯ | |||
| วัสดุปะเก็นปิดผนึก | NBR; ยางซิลิโคนทางการแพทย์ ptfe; กราไฟท์; Fluoroelastomer; เป็นต้น | |||
| การเติมน้ำมันนำ | น้ำมันเมทิลซิลิโคนน้ำมันพืชกลีเซอรีนน้ำมันฟลูออไรด์ ฯลฯ | |||
| อุณหภูมิ | เนื่องจากการขยายตัวทางความร้อนของของเหลวนำไฟฟ้าและความแข็งแกร่งของไดอะแฟรมเกี่ยวข้องกับอุณหภูมิค่าความผิดพลาดคือ 0.1%/° C เมื่ออุณหภูมิการทำงานเบี่ยงเบนจาก 20 ± 5 ° C | |||
| การป้องกันการกัดกร่อน | ประสิทธิภาพนี้รวมถึงลักษณะการกัดกร่อนของสภาพแวดล้อมและสื่อการวัดและวัสดุของตัวแยกแผ่นไดอะแฟรมและเครื่องซักผ้าปิดผนึกสามารถเลือกได้ตามเงื่อนไขการใช้งาน | |||
| ระดับความแตกต่าง | มาตรวัดความดันไดอะแฟรมที่เชื่อมต่อท่อในการติดตั้งหากจุดวัดและมาตรวัดความดันอยู่ที่ความสูงต่างกันความแตกต่างของระดับของเหลวที่เกิดจากความแตกต่างของความดัน△ P จะส่งผลต่อค่าที่วัดได้ของเครื่องมือสูตรคือ: △ P = แรงโน้มถ่วงเฉพาะ | |||
| มาตรฐานการดำเนินการ | JB/T 8624 | |||
| หมายเหตุ: 1, เธรดตัวเชื่อมต่อสามารถปรับแต่งตามข้อกำหนดของผู้ใช้ 2、 หน้าแปลนการเชื่อมต่อสามารถปรับแต่งตามข้อกำหนดของผู้ใช้มาตรฐานหน้าแปลนมาตรฐาน | ||||

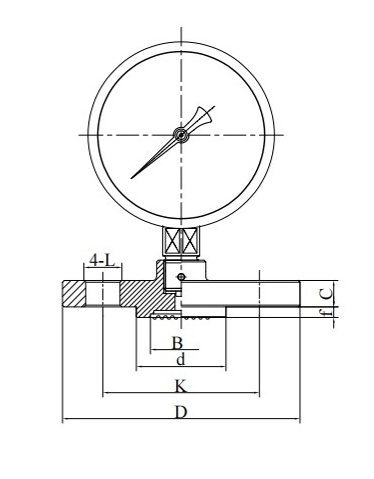

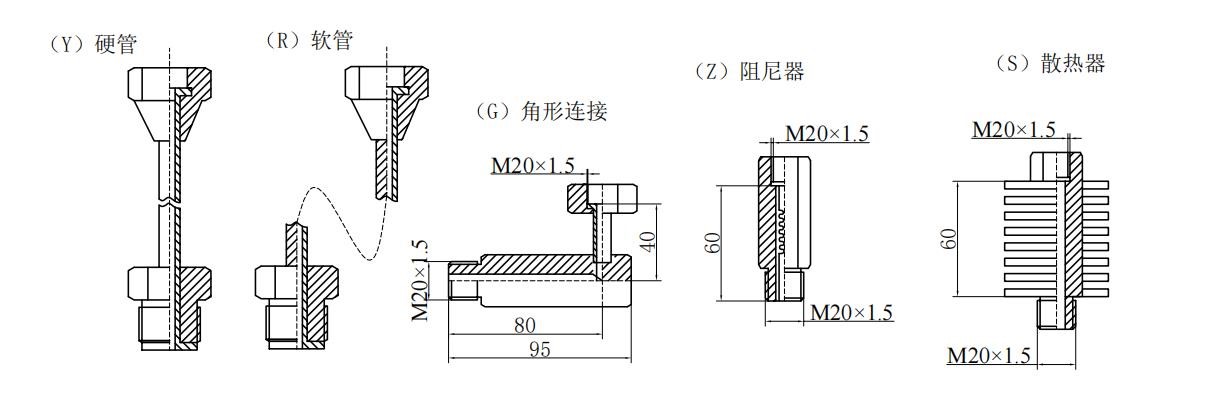

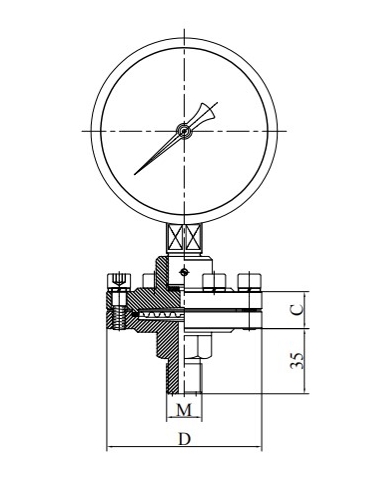

◆ขนาดประเภทตัวแยกและแผนผังการติดตั้ง:
| (ML) อินเตอร์เฟสเกลียว | (MF) หน้าแปลนหน้าเปิด |
