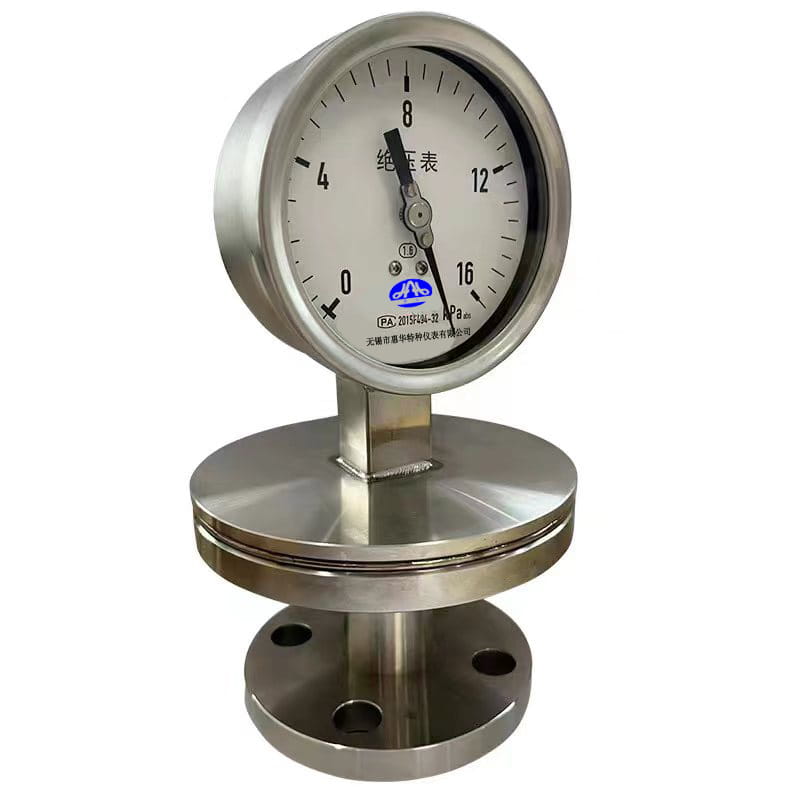

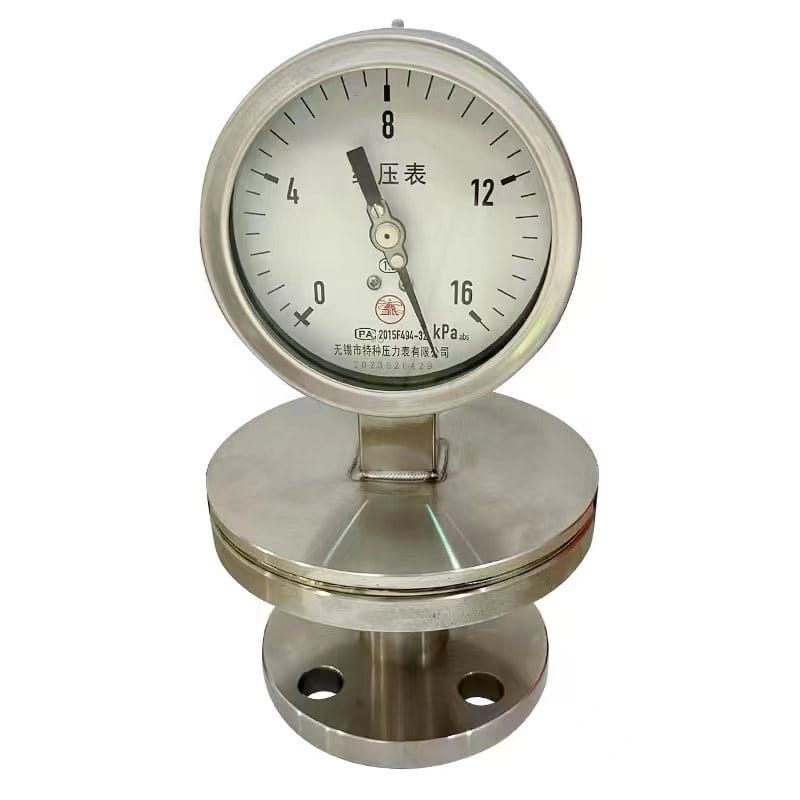

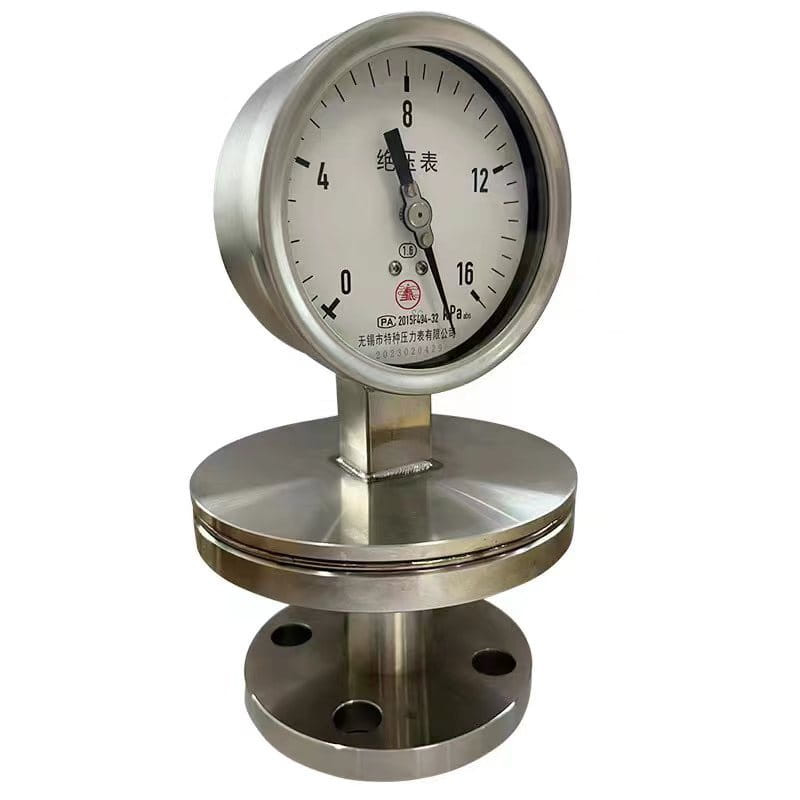

◆รุ่น: yjy100 yjy150
◆การใช้งาน: ความดันสัมบูรณ์หมายถึงความดันซึ่งสูงกว่าศูนย์ความดันสัมบูรณ์ที่มีศูนย์ความดันสัมบูรณ์ (สูญญากาศสัมบูรณ์) เป็นข้อมูลอ้างอิง ค่าความดันสัมบูรณ์สามารถแสดงได้โดยสูตรต่อไปนี้:
ค่าความดันสัมบูรณ์ = สูญญากาศ (ความดันลบ) ค่าความดันบรรยากาศ
มาตรวัดความดันสัมบูรณ์ส่วนใหญ่จะใช้ในการตรวจสอบหรือวัดความดันสัมบูรณ์ในอุปกรณ์สูญญากาศบางอย่าง (เช่นเครื่องจักรบรรจุภัณฑ์สุญญากาศอุปกรณ์สำหรับการตรวจสอบความดันการควบแน่นและความดันไอของของเหลว ฯลฯ )
◆ความดันในการทำงาน: โหลดคงที่สูงสุด 3/4 ของค่าขีด จำกัด บนของการวัดโหลดการแลกเปลี่ยนจะใช้มากถึง 2/3 ของค่าขีด จำกัด บนของการวัดและความดันระยะเวลาสั้น ๆ จะถูกใช้จนถึงค่าขีด จำกัด บนของการวัด
◆พารามิเตอร์ทางเทคนิค -
| หมายเลขรุ่น | yjy100 | yjy150 | |
| เส้นผ่าศูนย์กลางเล็กน้อย | φ 100 | φ 150 | |
| แบบฟอร์มการติดตั้ง | ⅰ | - | - |
| ⅱ | - | - | |
| ⅳ | - | - | |
| ⅵ | - | - | |
| เธรดขั้วต่อ | M20 1.5 | ||
| ระดับความแม่นยำ | 0.4 - 1.0 - 1.6 - 2.5 | ||
| ช่วงการวัด - MPA - | 0 0.1 0 0.16 0 0.25 0 0.4 0 0.6 0 1 0 1.6 0 2.5 0 4 0 6 0 10 | ||
| สภาพแวดล้อมการใช้งาน | อุณหภูมิ： -40 ℃～ 70 ℃（ คลาสความแม่นยำ： 0.4 - -50 ℃～ 160 ℃（ คลาสความแม่นยำ： 1.0 - 2.5 - ความชื้นสัมพัทธ์ : 80 % | ||
| คะแนนการสั่นสะเทือน | V - ชม - 2 - V - ชม - 3 | ||
| ชั้นเรียนป้องกัน | IP65 | ||
| มาตรฐานการดำเนินการ | | ||
| หมายเหตุ: 1. เธรดร่วมสามารถปรับแต่งตามข้อกำหนดของผู้ใช้ | |||

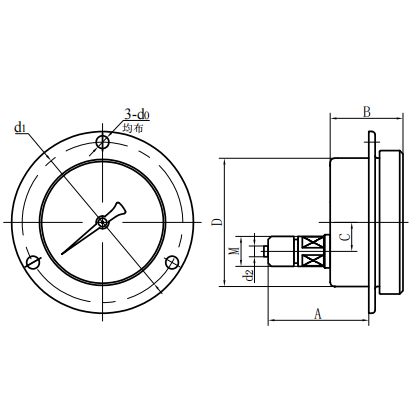

◆มิติภายนอก:
|

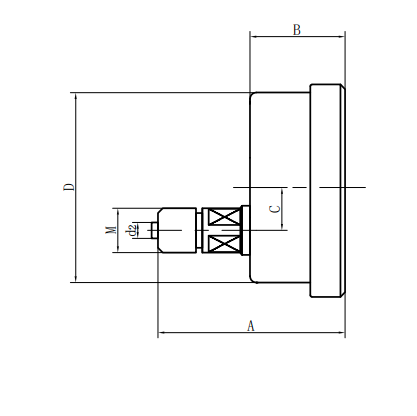

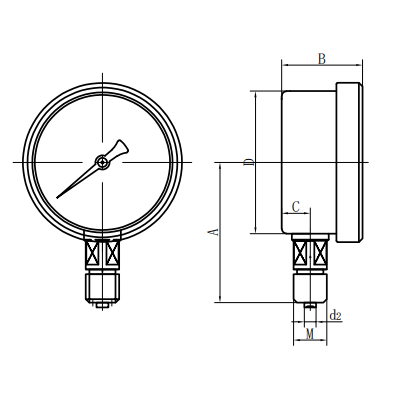

ประเภท Radial Direct (ⅰ) | ประเภทโดยตรงตามแนวแกน (ⅱ) |

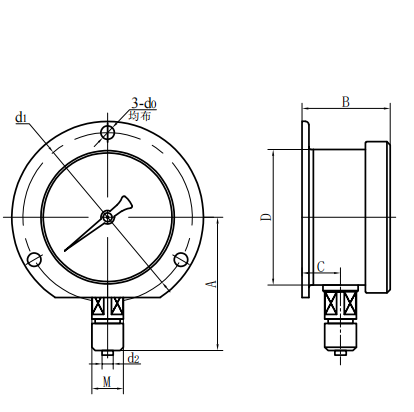

| ประเภทแกนกลางแกนกลาง (III) | ประเภทเม็ดมีดที่ผิดปกติตามแนวแกน (IV) |
| หมายเลขรุ่น | ขนาดโดยรวม （ มม. - | |||||||
| อัน | ข | C | d | D0 | D1 | D2 | ม. | |
| yjy100 －ⅰ | 90 | 48 | 15 | φ 100 | / | / | φ 6 | M20 1.5 |
| yjy100 －ⅱ | 83 | 44 | 34 | φ 100 | / | / | φ 6 | M20 1.5 |
| yjy100 －ⅳ | 68 | 44 | 34 | φ 100 | φ 6 | φ 118 | φ 6 | M20 1.5 |
| yjy100 －ⅵ | 90 | 48 | 15 | φ 100 | φ 6 | φ 118 | φ 6 | M20 1.5 |
| yjy150 －ⅰ | 117 | 51 | 16.5 | φ 150 | / | / | φ 6 | M20 1.5 |
| yjy150 －ⅱ | 92 | 52 | 55 | φ 150 | / | / | φ 6 | M20 1.5 |
| yjy150 －ⅳ | 69 | 52 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 1.5 |
| yjy150 －ⅵ | 117 | 53 | 28 | φ 150 | φ 6 | φ 165 | φ 6 | M20 1.5 |
