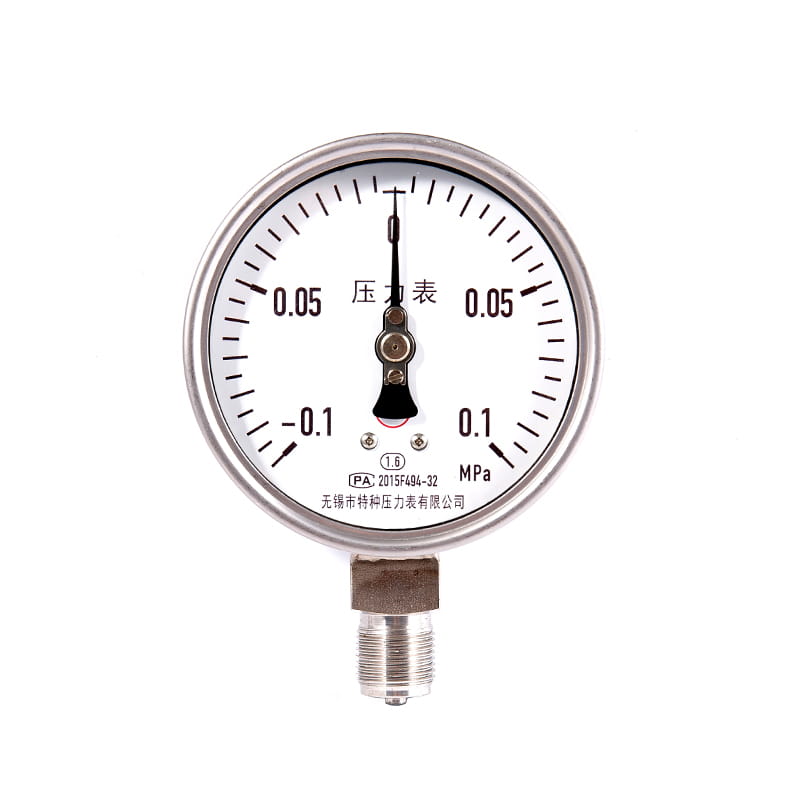

◆รุ่น: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150

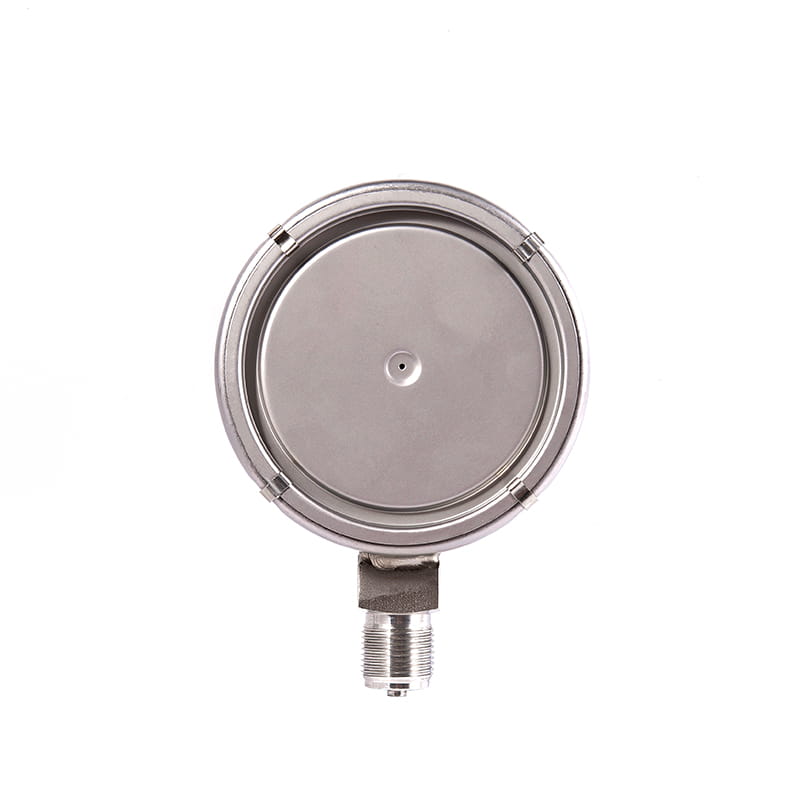

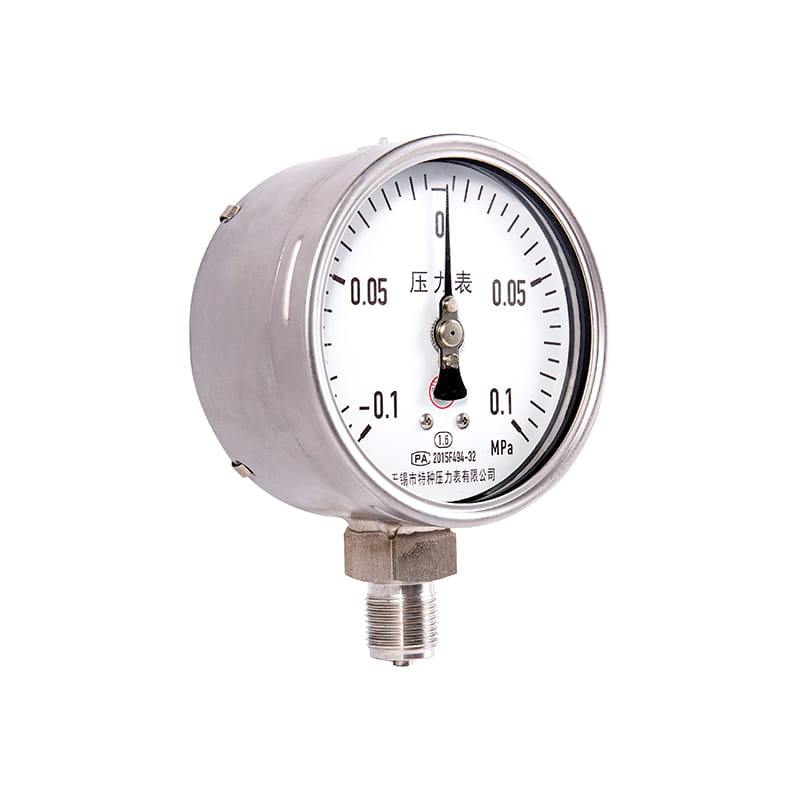

◆การใช้งาน: ชุดมาตรวัดนี้ทำจากสแตนเลสทั้งหมดด้วยพาร์ติชันความปลอดภัยภายในและรูบรรเทาแรงดันที่ด้านบนเพื่อปลดปล่อยแรงดันมากเกินไปภายในกรณีเนื่องจากการแตกที่เกิดจากการโอเวอร์โหลดหรือความล้าขององค์ประกอบที่ยืดหยุ่นเพื่อป้องกันความปลอดภัยของผู้ประกอบการและอุปกรณ์ เกจวัดความปลอดภัยที่เต็มไปด้วยของเหลวนั้นทนต่อการสั่นสะเทือนป้องกันความเสียหายจากด้านในของมาตรวัดเนื่องจากการสั่นสะเทือนและหล่อลื่นส่วนประกอบภายในเพื่อลดการสึกหรอและการกัดกร่อน
มาตรวัดเหล่านี้มีการใช้กันอย่างแพร่หลายในการขุดเจาะ, การกลั่น, เคมี, อาหาร, ยา, ยา, ทางทะเล, แพลตฟอร์มน้ำมันนอกชายฝั่งและอุตสาหกรรมอื่น ๆ
| หมายเลขรุ่น | YQ60 | YQ100 | YQ150 | |
| เส้นผ่าศูนย์กลางเล็กน้อย | φ 60 | φ 100 | φ 150 | |
| แบบฟอร์มการติดตั้ง | ⅰ | - | - | - |
| ⅱ | - | - | - | |
| ⅲ | - | / | / | |
| ⅳ | - | - | - | |
| ⅴ | - | / | / | |
| ⅵ | - | - | - | |
| เธรดขั้วต่อ | M14 1.5 | M20 1.5 | ||
| ระดับความแม่นยำ | 2.5 | 1.6 | ||
| ช่วงการวัด - MPA - | ว่าง: -0.1 0 เครื่องดูดฝุ่นแรงดัน： -0.1 0.06 -0.1 0.15 -0.1 0.3 -0.1 0.5 -0.1 0.9 -0.1 1.5 -0.1 2.4 ความดัน: 0 0.1 0 0.16 0 0.25 0 0.4 0 0.6 0 1 0 1.6 0 2.5 0 4 0 6 0 10 0 16 0 25 0 40 0 60 0 100 0 160 0 250 | |||
| สภาพแวดล้อมการใช้งาน | อุณหภูมิ： -40 ℃～ 70 ℃ | |||
| คะแนนการสั่นสะเทือน | V - ชม - 3 | |||
| วัสดุหลอด Borden | ocr18ni12mo2ti - SUS316 - SUS316L | |||
| วัสดุกรณีและตัวเชื่อมต่อ | 1cr18ni9ti - SUS304 | |||
| ชั้นเรียนป้องกัน | IP65 | |||
| มาตรฐานการดำเนินการ | GB/T1226 | |||
| หมายเหตุ: 1. เธรดร่วมสามารถปรับแต่งตามข้อกำหนดของผู้ใช้ | ||||
◆มิติภายนอก:

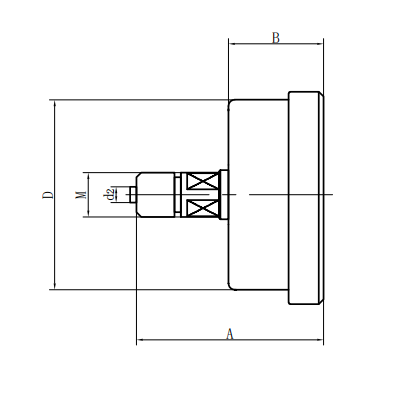

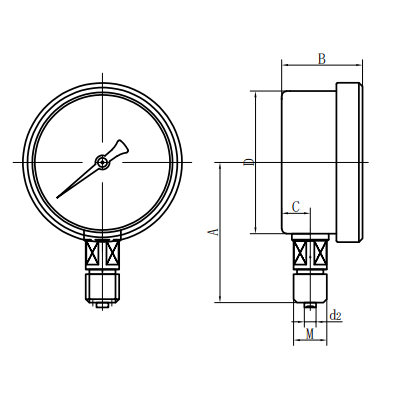

| ประเภท Radial Direct (ⅰ) | ประเภทโดยตรงตามแนวแกน (ⅱ) |

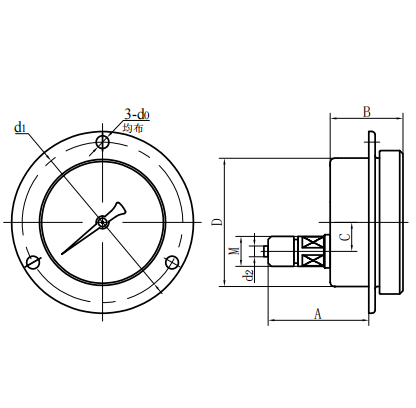

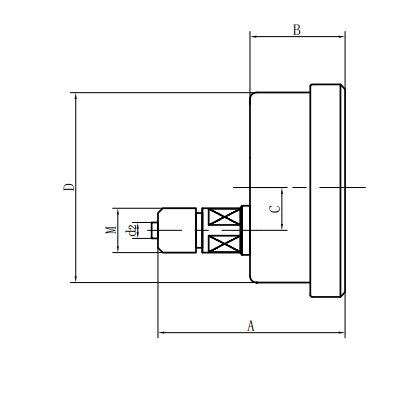

| ประเภทแกนกลางแกนกลาง (III) | ชนิดแทรกตามแนวแกน (IV) |

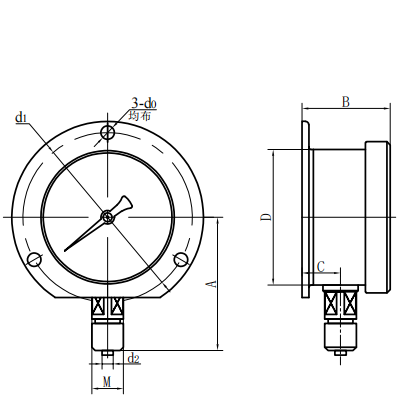

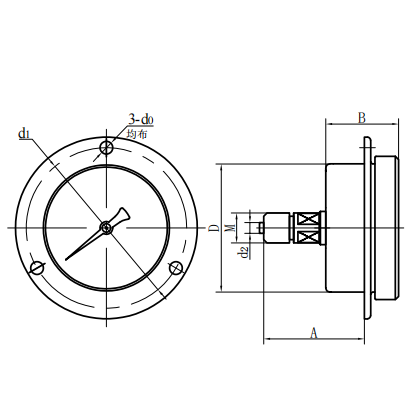

| ประเภทการแทรกแกนกลางแกน (V) | Radial Novex Type (VI) |
| หมายเลขรุ่น | ขนาดโดยรวม （ มม. - | |||||||
| อัน | ข | C | d | D0 | D1 | D2 | ม. | |
| YQ60- ⅰ | 56 | 33 | 11 | φ 60 | / | / | φ 5 | M14 1.5 |
| YQ60- ⅱ | 61 | 32.5 | 18 | φ 60 | / | / | φ 5 | |
| YQ60- ⅲ | 61 | 32.5 | / | φ 60 | / | / | φ 5 | M14 1.5 |
| YQ60- ⅳ | 55 | 32.5 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | |
| YQ60- ⅴ | 55 | 32.5 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 1.5 |
| YQ60- ⅵ | 56 | 33 | 11 | φ 60 | φ 5 | φ 75 | φ 5 | M14 1.5 |
| YQ100- ⅰ | 90 | 48 | 15 | φ 100 | / | / | φ 6 | M20 1.5 |
| YQ100- ⅱ | 83 | 44 | 34 | φ 100 | / | / | φ 6 | M20 1.5 |
| YQ100- ⅳ | 68 | 44 | 34 | φ 100 | φ 6 | φ 118 | φ 6 | M20 1.5 |
| YQ100- ⅵ | 90 | 48 | 15 | φ 100 | φ 6 | φ 118 | φ 6 | M20 1.5 |
| YQ150- ⅰ | 117 | 51 | 16.5 | φ 150 | / | / | φ 6 | M20 1.5 |
| YQ150- ⅱ | 92 | 52 | 55 | φ 150 | / | / | φ 6 | M20 1.5 |
| YQ150- ⅳ | 69 | 52 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 1.5 |
| YQ150- ⅵ | 117 | 53 | 28 | φ 150 | φ 6 | φ 165 | φ 6 | M20 1.5 |
