ระบบ SIS

1. กำหนด

SIS เป็นระบบความปลอดภัยที่ได้รับการตั้งชื่อตามคำจำกัดความของระบบควบคุมระบบความปลอดภัยโดย American Instrument Association (ISA) หรือที่เรียกว่าระบบปิดระบบฉุกเฉิน (ESD) ระบบความปลอดภัยประสาน (SIS) หรือระบบป้องกันเครื่องมือ (IPS) ระบบเครื่องมือความปลอดภัยหมายถึงระบบที่สามารถรับรู้ฟังก์ชั่นความปลอดภัยอย่างน้อยหนึ่งฟังก์ชั่น ใช้เพื่อตรวจสอบการทำงานของอุปกรณ์การผลิตหรือหน่วยอิสระ หากกระบวนการผลิตเกินช่วงการดำเนินงานที่ปลอดภัยสามารถนำไปสู่สถานะที่ปลอดภัยเพื่อให้แน่ใจว่าอุปกรณ์หรือหน่วยอิสระมีระดับความปลอดภัยในระดับหนึ่ง ระบบความปลอดภัยนั้นแตกต่างจากกระบวนการเชื่อมต่อการควบคุมแบทช์การควบคุมลำดับและการควบคุมกระบวนการ เมื่อตัวแปรกระบวนการ (อุณหภูมิ, ความดัน, การไหล, ระดับของเหลว ฯลฯ ) เกินขีด จำกัด ความล้มเหลวของอุปกรณ์เครื่องจักรกลความล้มเหลวของระบบหรือการหยุดชะงักของพลังงานระบบความปลอดภัยที่ใช้เครื่องมือโดยอัตโนมัติ (ด้วยตนเองถ้าจำเป็น) เสร็จสิ้นการดำเนินการที่ตั้งไว้ล่วงหน้าเพื่อให้ผู้ปฏิบัติงานและอุปกรณ์กระบวนการอยู่ในสถานะปลอดภัย ระบบ SIS สามารถใช้ในการใช้ระบบควบคุมสำหรับฟังก์ชั่นเครื่องมือความปลอดภัยหนึ่งหรือหลายฟังก์ชั่น ส่วนใหญ่สำหรับการเตือนภัยและส่วนที่เชื่อมต่อกันของระบบควบคุมโรงงานการดำเนินการเตือนภัยหรือปรับหรือหยุดการควบคุมผลการตรวจจับในระบบควบคุมเป็นองค์ประกอบสำคัญของการควบคุมอัตโนมัติในโรงงานและองค์กร

2. องค์ประกอบของระบบ

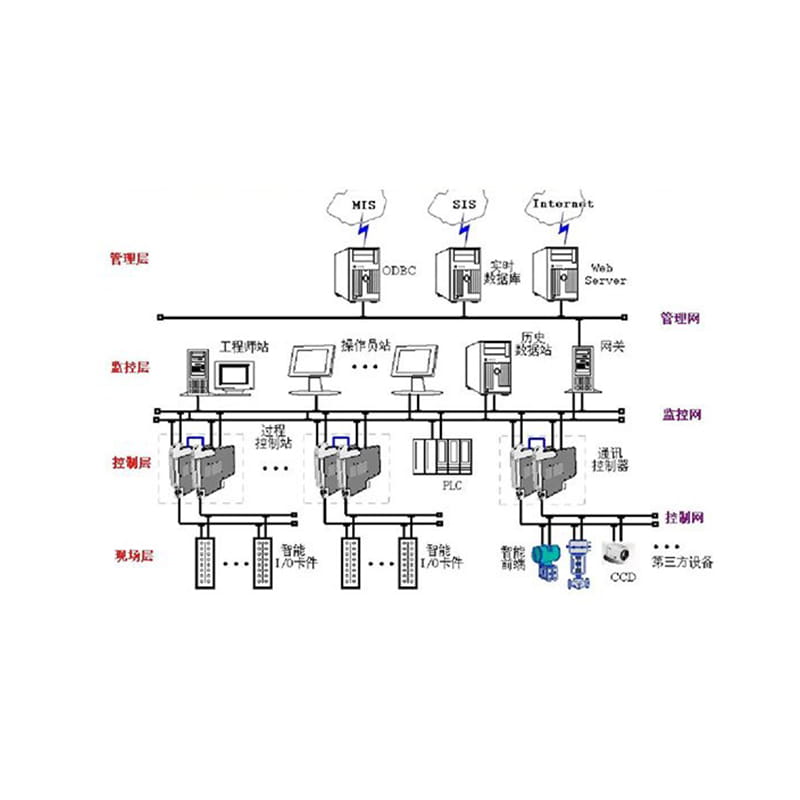

ระบบความปลอดภัยส่วนใหญ่ประกอบด้วยหน่วยการวัดหน่วยควบคุมตรรกะและหน่วยดำเนินการพร้อมกับซอฟต์แวร์ที่สอดคล้องกัน โดยปกติจะมีข้อกำหนดการสื่อสารกับระบบควบคุมกระบวนการพื้นฐาน (เช่นระบบ DCS) ซึ่งรวมกันเป็นระบบควบคุมเครื่องมือกระบวนการของอุปกรณ์การผลิต

ระดับความสมบูรณ์ 2.2 ความปลอดภัย

ระดับความซื่อสัตย์ด้านความปลอดภัยเป็น "ภาษามาตรฐาน" ระหว่างประเทศซึ่งมีวัตถุประสงค์เพื่อแบ่งข้อกำหนดระดับความปลอดภัยของแต่ละวงเครื่องมือความปลอดภัยในหน่วยกระบวนการอย่างง่าย ๆ มันเป็นตัวบ่งชี้ความปลอดภัยที่สำคัญที่ต้องปฏิบัติตามในการออกแบบระบบ SIS

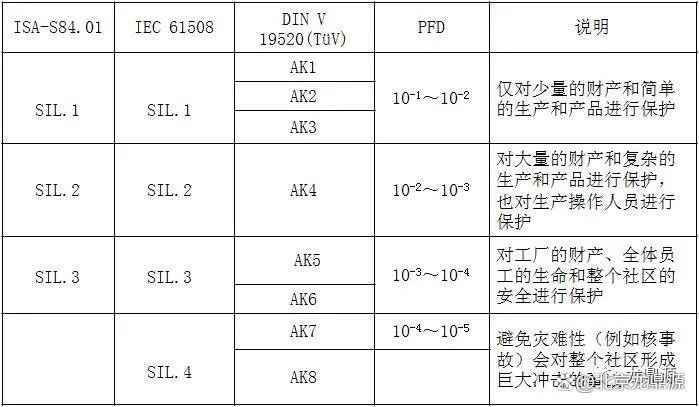

ตามมาตรฐาน IEC มันถูกแบ่งออกเป็น SIL1-SIL4 จากต่ำถึงสูง, SIL1-SIL3 จาก ISA 84.01 และ AK1-AI8 จากต่ำถึงสูงตาม DIN V VDE0804 ความสัมพันธ์ที่สอดคล้องกันระหว่างพวกเขามีดังนี้

ระดับความสมบูรณ์ของความปลอดภัย

2.3 ความปลอดภัยวงจรชีวิต

วงจรชีวิตด้านความปลอดภัยของระบบความปลอดภัยเป็นแนวคิดที่สำคัญมากเช่นกัน เพื่อให้แน่ใจว่าการผลิตและการดำเนินงานที่ปลอดภัยของหน่วยกระบวนการไม่เพียง แต่ควรเลือกระบบควบคุมที่เหมาะสมเท่านั้น แต่ยังมีข้อกำหนดที่เข้มงวดสำหรับการประเมินความเสี่ยงของกระบวนการการจำแนกประเภทของห่วงความปลอดภัยและการบำรุงรักษาและการจัดการระบบควบคุม วงจรชีวิตด้านความปลอดภัยทั้งหมดของระบบ SIS สามารถแบ่งออกเป็นสามขั้นตอน: การวิเคราะห์การใช้งานด้านวิศวกรรมและการดำเนินงานและการบำรุงรักษา ในขั้นตอนการวิเคราะห์ควรมีการระบุอันตรายที่อาจเกิดขึ้นของกระบวนการและควรวิเคราะห์ผลที่ตามมาและความเป็นไปได้เพื่อกำหนดความเสี่ยงของกระบวนการและข้อกำหนดการลดความเสี่ยงที่จำเป็น ในระหว่างขั้นตอนการใช้งานของโครงการงานหลักคือการออกแบบทางวิศวกรรมการเลือกเครื่องมือการกำหนดค่าฮาร์ดแวร์การกำหนดค่าซอฟต์แวร์และการรวมระบบของ SIS รวมถึงการฝึกอบรมสำหรับการดำเนินงานและการบำรุงรักษาบุคลากรการติดตั้งและการดีบักของ SIS และการตรวจสอบความปลอดภัยของ SIS ขั้นตอนการดำเนินงานและการบำรุงรักษามีช่วงเวลาที่ยาวนานที่สุดตลอดวงจรชีวิตด้านความปลอดภัยทั้งหมดรวมถึงการดำเนินงานและการบำรุงรักษาการปรับเปลี่ยนและการปิดการใช้งาน SIS

หลังจากการออกแบบและการเลือกระบบ SIS ความน่าจะเป็นความล้มเหลวที่เป็นอันตรายหรือความถี่ความล้มเหลวที่เป็นอันตรายของฟังก์ชั่นเครื่องมือความปลอดภัยจะต้องคำนวณตามข้อมูลความน่าเชื่อถือและโหมดการทำงานเพื่อประเมินว่าเป็นไปตามข้อกำหนดด้านความปลอดภัยในการทำงานของเครื่องมือความปลอดภัยเป้าหมายหรือไม่ นี่คือลิงค์ที่สำคัญเพื่อให้แน่ใจว่าการลดความเสี่ยงที่จำเป็นและความปลอดภัยในการทำงานและความปลอดภัยในการทำงานของเครื่องมือ ในเวลาเดียวกันหลังจากการดำเนินการ SIS การบำรุงรักษาตามปกติการจัดการการปรับเปลี่ยนการตรวจสอบและการทดสอบเป็นระยะการตรวจสอบความปลอดภัยในการใช้งาน ฯลฯ ยังเป็นงานหลักของความปลอดภัยในการใช้งาน
