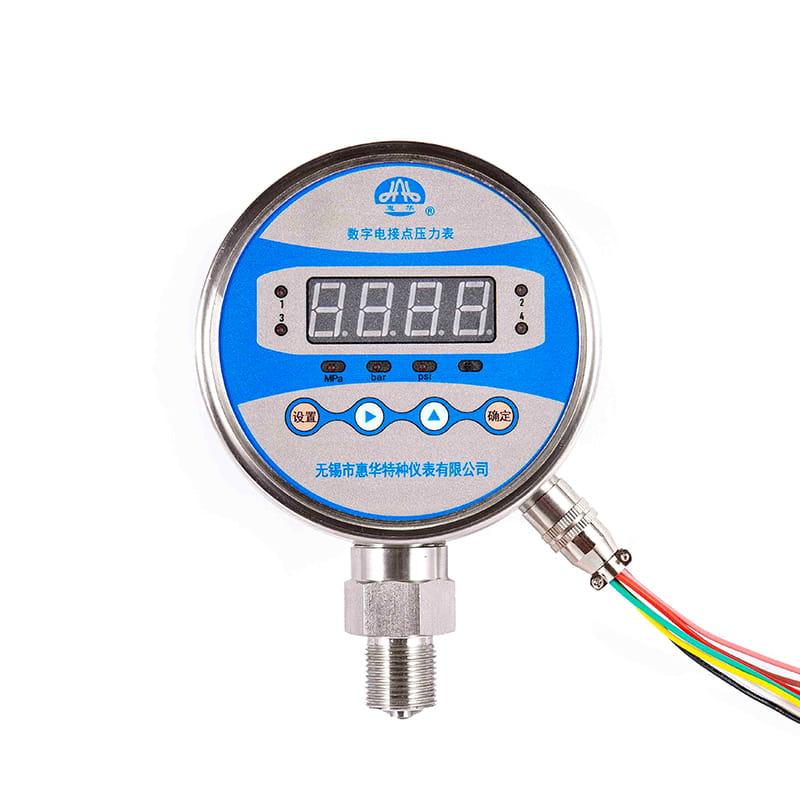

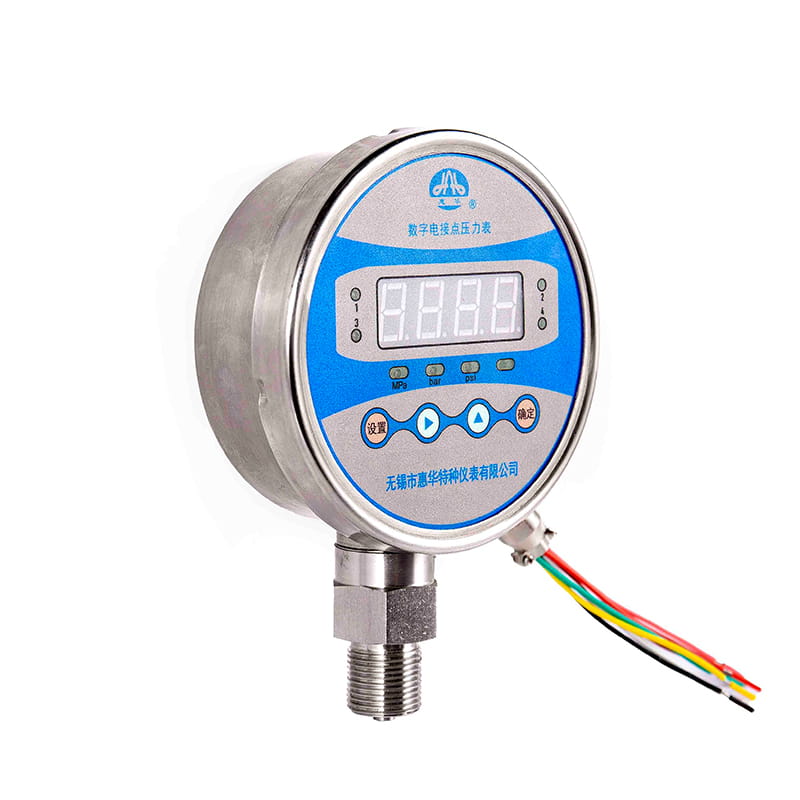

เกจวัดความดันดิจิตอลอัจฉริยะ (หน้าสัมผัสไฟฟ้า) ของ YSX Series

แบบอย่าง

yxs100

การติดตั้ง:

ⅰ、ⅱ、ⅳ、ⅵ

เธรดที่เหมาะสม

M20 1.5

ระดับความแม่นยำ

0.5 - 1.0 - 1.6 (ไม่จำเป็น-

ช่วงการวัด

- KPA -

-40 0 -25 0 -16 0 -10 0 -6 0 -4 0

0 4 0 6 0 10 0 16 0 25 0 40

-2 2 -3 3 -5 5 -8 8 -12 12 -20 20

ช่วงการวัด

- MPA -

จริง ช่องว่าง: -0.1 - 0

เครื่องดูดฝุ่นแรงดัน: -0.1 - 0.06 -0.1 - 0.15 -0.1 - 0.3 -0.1 - 0.5 -0.1 - 0.9 -0.1 - 1.5 -0.1 - 2.4

ความดัน: 0 - 0.1 0 - 0.16 0 - 0.25 0 - 0.4

0 0.6 0 1 0 1.6 0 2.5 0 4 0 6

0 10 0 16 0 25 0 40 0 60 0 100

สภาพแวดล้อมการใช้งาน

อุณหภูมิ: -10 ° C - 85 ° C- ความชื้นสัมพัทธ์: 5 - 85 -

พารามิเตอร์ไฟฟ้า

★แหล่งจ่ายไฟ (ไม่บังคับ-: 24V DC ; 220V AC ★การใช้พลังงาน: 1.5W

★เอาต์พุตรีเลย์:

โหลดสูงสุด: 3A 220V AC; 3A 30V DC

ชีวิตไฟฟ้า: 100,000 เวลา

★เอาท์พุททรานซิสเตอร์:

โหลดสูงสุด: 0.5A 24V DC

★เอาท์พุทไทริสเตอร์: 5A 220V AC

ชีวิตไฟฟ้า: 1000000 เวลา

★ช่องสัญญาณควบคุม: ชุดสวิตช์สี่ทางอิสระสามารถตั้งค่าได้ภายในช่วงโดยพลการภายในช่วง

★เอาต์พุตสัญญาณอะนาล็อก:

สัญญาณปัจจุบันมาตรฐาน: ( 4 - 20 - MA DC

สัญญาณแรงดันไฟฟ้ามาตรฐาน: ( 1 - 5 ) V - 1 ~ 10 ) V DC

การป้องกันทางเข้า

IP63

การจัดอันดับแผ่นดินไหว

V - ชม - 3

ช่วงที่มีราคาสูงเกินไป

10% ของช่วง

อัตราการอัปเดตข้อมูล

3 เวลา / วินาที

การเดินสาย

โปรดดูคู่มือการใช้งานสำหรับรายละเอียด

บังคับใช้มาตรฐาน

JB/T 7392

หมายเหตุ: นอกจากนี้ยังสามารถทำในเธรดท่อหรือเธรดท่อเรียวตามข้อกำหนดของผู้ใช้ (ดูคู่มือการเลือก).

เรเดียลโดยตรง (I. )

เป็นแกน ผิดปกติโดยตรง (II.)

เมานต์ฟลัชปนเปื้อนตามแนวแกน (iv.)

ตัวยึดนูนรัศมี (vi.)
