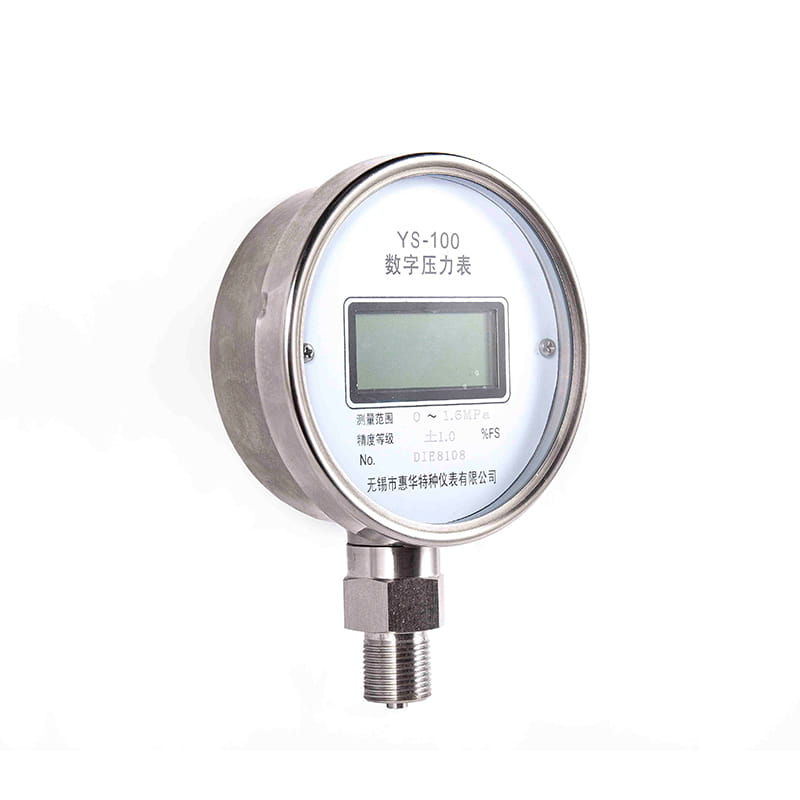

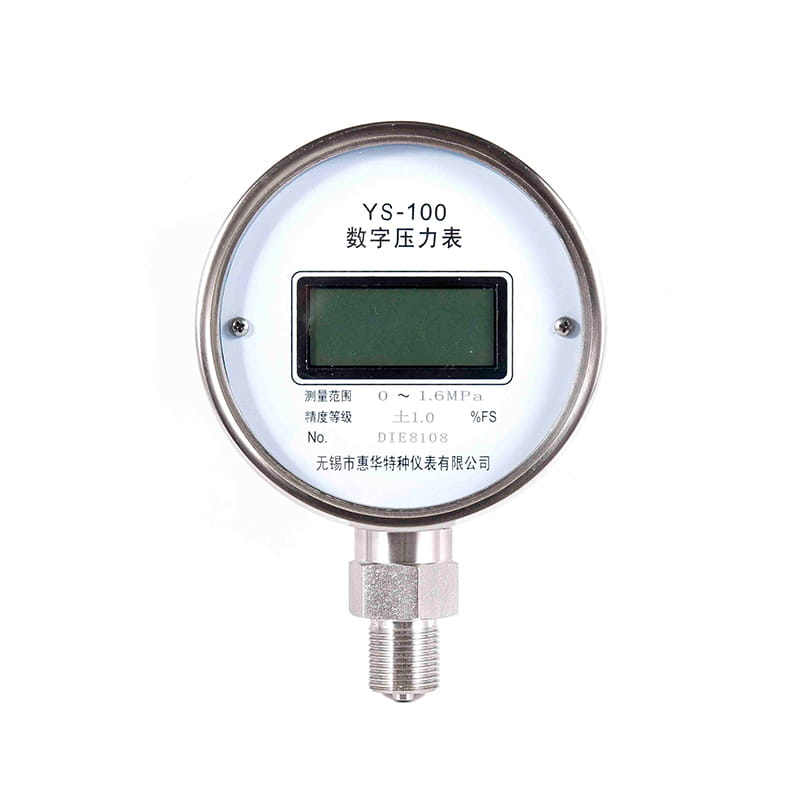

รุ่น: ys100 ys150
◆บทนำ: มาตรวัดความดันดิจิตอลนี้มีรูปร่างที่สวยงามประสิทธิภาพที่มั่นคงและการวัดที่แม่นยำ มันรวมเทคโนโลยีไมโครโปรเซสเซอร์ชั้นนำของโลกเข้ากับอัลกอริทึมการแปลงแบบอะนาล็อกเป็นดิจิตอลขั้นสูงเพื่อให้ได้การใช้พลังงานที่แม่นยำและต่ำ
การใช้ชิปที่นำเข้ามันสามารถจดจำและรักษาค่าสูงสุดของแรงดันสูงสุดและค่าหุบเขาแรงดันต่ำสุดในกระบวนการของการเก็บข้อมูลเครื่องมือและการวัด ใช้เทคโนโลยีการแสดงผลคริสตัลเหลวขนาดใหญ่เพื่อให้ข้อมูลชัดเจนและอ่านง่าย เทคโนโลยีแบ็คไลท์ที่ไม่เหมือนใครสามารถใช้งานได้ตามปกติในเวลากลางคืน

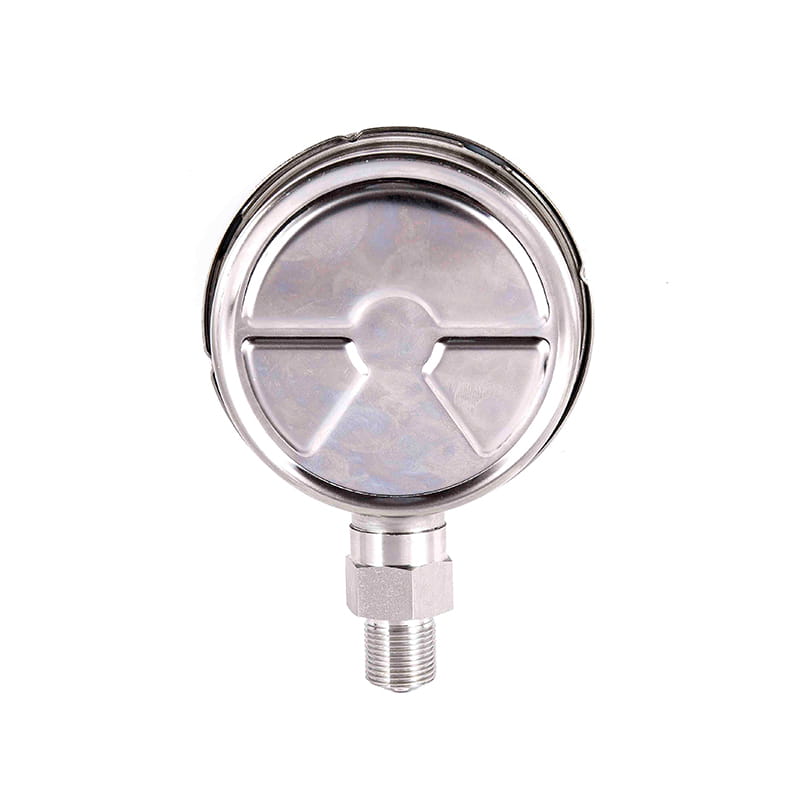

เปลือกที่ทำจากสแตนเลส, ความต้านทานการกัดกร่อน, ความต้านทานต่อการสั่นสะเทือนเชิงกล, ร่างกายโดยรวมโดยใช้เทคโนโลยีการปิดผนึกสามารถนำไปใช้ในสภาพแวดล้อมที่ซับซ้อนที่หลากหลาย
ผลิตภัณฑ์นี้มีประสิทธิภาพเช่นเดียวกับเกจวัดความดันดิจิตอลต่างประเทศซึ่งเป็นตัวเลือกที่เหมาะสำหรับการแทนที่เครื่องมือที่นำเข้าและเกจวัดเชิงกลแบบดั้งเดิม
◆การใช้งานหลัก:
1. สามารถใช้ในการปรับเทียบเกจวัดความดันทั่วไปมาตรวัดความดันความแม่นยำตรวจสอบความดันโลหิตหรือเครื่องมือความดันอื่น ๆ นอกจากนี้ยังสามารถใช้ได้อย่างกว้างขวางสำหรับการวัดความดันที่แม่นยำ 2.
2. การฉีดน้ำในบ่อน้ำมัน, การวัดความดันอุปกรณ์ของเรือ Wellhead, อุปกรณ์ปั๊มท่อไฟฟ้าทางเข้าและการวัดความดันทางออก 3.
3. อุตสาหกรรมปิโตรเคมี: สูญญากาศแรงดันไมโครและก๊าซกัดกร่อนและความดันของเหลวในกระบวนการผลิต
อุตสาหกรรมปิโตรเคมี: สูญญากาศ, แรงดันจุลินทรีย์และก๊าซกัดกร่อนและความดันของเหลวในการวัดกระบวนการผลิต; 4.
4. การประยุกต์ใช้ OEM ของระบบไฮดรอลิกการทำความเย็นและการตรวจสอบกระบวนการ
5. การวัดความสูงของน้ำยาขูดและความสูงของของเหลวที่อุณหภูมิสูง 6.
6. เครื่องปรับอากาศ, อุปกรณ์แปรรูปก๊าซ, เครื่องช่วยหายใจ, อุปกรณ์การแพทย์, ห้องปฏิบัติการ, คอมเพรสเซอร์และการวัดแรงดันไอโซบาริกของแรง
การวัดแรง
◆พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | YS-100 | YS-150 | ||||
| เส้นผ่าศูนย์กลางเล็กน้อย | φ 100 | φ 150 | ||||
| ประเภทการติดตั้ง | ⅰ | - | - | |||
| ⅱ | - | - | ||||
| ⅳ | - | - | ||||
| ⅵ | - | - | ||||
| เธรดที่เหมาะสม | M20 1.5 | |||||
| ช่วงการวัด | วิธีการวัด | คลาสความถูกต้อง ( %fs- | รับประกันช่วงอุณหภูมิความแม่นยำ | |||
| (0 - 60) PA | ความดันที่แตกต่างกัน | 1.6 | 20 ℃± 5 ℃ | |||
| (0 - 250) PA | ความดันที่แตกต่างกัน | 0.5 - 1.0 | ||||
| (0 - 1 ) KPA | ความดันที่แตกต่างกัน | 0.1 - 0.2 | ||||
| (0 - 2) KPA | ความดันที่แตกต่างกัน | 0.05 | 0 ℃ - 50 ℃ | |||
| (0 - 5 - 10 - 16 - 25) KPA | ความดันมาตรวัดความดันแตกต่างกัน | |||||
| (0 - 4 0 - 60 - 100 - 160 - 250) KPA | ความดันมาตรวัดความดันสัมบูรณ์ | 0.02 | 20 ℃± 5 ℃ | |||
| (0 - 0.4 - 0.6 - 1 - 1.6 - 2.5 - 4 - 6) MPA | ||||||
| 0.05 | 0 ℃ - 50 ℃ | |||||
| (0 - 10 - 16 - 25 - 40 - 60) MPA | ||||||
| (0 - 100 ) MPA | ความดันมาตรวัด | 0.05 | 0 ℃ - 50 ℃ | |||
| (0 - 160) MPA | ความดันมาตรวัด | 0.1 0.2 | 0 ℃ - 50 ℃ | |||
| (0 ~ 250) MPA | ความดันมาตรวัด | 0 ℃ ~ 50 ℃ | ||||
| หน่วยความดันที่แนะนำข้างต้นใช้ PA และหน่วยความดันอื่น ๆ สามารถใช้ในการใช้งานจริงเช่น: KGF/cm2 - บาร์ - MBAR - PSI - MMชม2O - mmhg - ATM | ||||||
| สภาพแวดล้อมการใช้งาน | อุณหภูมิ: -10 ° C ~ 50 ° C; Relative humidity: < ความดันบรรยากาศ: 86 ~ 106kpa | |||||
| อินเทอร์เฟซการสื่อสาร | ★การสื่อสารพอร์ตอนุกรม: RS232 ★อัตรา Baud: 2400 - 4800 - 9600 ไม่บังคับ (ค่าเริ่มต้นจากโรงงาน 9600 ) ★ความยาวข้อมูล: 8 บิต; หยุดบิต: 2 บิต ★ที่อยู่เมตร: 1 ~ 112 | |||||
| คุณสมบัติเพิ่มเติม | ★การวัดอุณหภูมิ: - 30 ° C ~ 90 ° C; ความละเอียด: ± 0.1 °C ★การบันทึกสูงสุด: บันทึกค่าความดันสูงสุดและต่ำสุดที่เกิดขึ้นระหว่างการวัด ★สัญญาณเตือนไฟฟ้าเกิน: เกณฑ์การเตือนสามารถตั้งค่าได้ภายในช่วงการวัดโดยพลการ ★การปิดตัวจับเวลา: คุณสามารถตั้งค่าตัวจับเวลาเพื่อปิดตัวลง | |||||
| หน้าปัดอะนาล็อก | ★ตัวบ่งชี้เปอร์เซ็นต์ความดัน: ตัวชี้แสดงเปอร์เซ็นต์ของช่วงของการวัดความดันในรูปแบบของพัดลม ★การบ่งชี้ความผันผวนของแรงดัน: การแกว่งของตัวชี้บ่งชี้ว่าการวัดความดันทุติยภูมิที่อยู่ติดกันมีความผันผวนเท่าใด ★การบ่งชี้เกณฑ์ความดันความดันความดัน: การจัดเรียงของสามพอยน์เตอร์ใช้เพื่อแสดงว่าค่าความดันปัจจุบันเกินเกณฑ์การเตือนภัย | |||||
| จอแสดงผลบนหน้าจอ | fstn หน้าจอ LCD; 5 หลัก แสดง; แบ็คไลท์สีน้ำเงิน | |||||
| โหมดแหล่งจ่ายไฟ | แบตเตอรี่ในตัว (โปรดดูคู่มือการใช้งานสำหรับรุ่นแบตเตอรี่) | |||||
| การจัดอันดับแผ่นดินไหว | V - H - 3 | |||||
| การป้องกันทางเข้า | IP63 | |||||
| บังคับใช้มาตรฐาน | JB/T 7392 | |||||
| หมายเหตุ: นอกจากนี้ยังสามารถทำในเธรดท่อหรือเธรดท่อเรียวตามข้อกำหนดของผู้ใช้ (ดูคู่มือการเลือก). | ||||||
◆มิติ:
| เรเดียลโดยตรง (I. ) | เป็นแกน ผิดปกติโดยตรง (II.) |
| เมานต์ฟลัชปนเปื้อนตามแนวแกน (iv.) | ตัวยึดนูนรัศมี (vi.) |
| แบบอย่าง | ขนาด ( มม. - | |||||||
| อัน | ข | C | d | D0 | D1 | D2 | ม. | |
| ys100- ⅰ | 100 | 48 | 16 | φ 100 | / | / | φ 6 | M20 1.5 |
| ys100- ⅱ | 152 | 48 | 19 | φ 100 | / | / | φ 6 | M20 1.5 |
| ys100- ⅳ | 90 | 48 | 19 | φ 100 | φ 6 | φ 118 | φ 6 | M20 1.5 |
| ys100- ⅵ | 100 | 48 | 16 | φ 100 | φ 6 | φ 118 | φ 6 | M20 1.5 |
| ys150- ⅰ | 113 | 53 | 22 | φ 150 | / | / | φ 6 | M20 1.5 |
| ys150- ⅱ | 90 | 53 | 55 | φ 150 | / | / | φ 6 | M20 1.5 |
| ys150- ⅳ | 69 | 53 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 1.5 |
| ys150- ⅵ | 113 | 53 | 22 | φ 150 | φ 6 | φ 165 | φ 6 | M20 1.5 |
