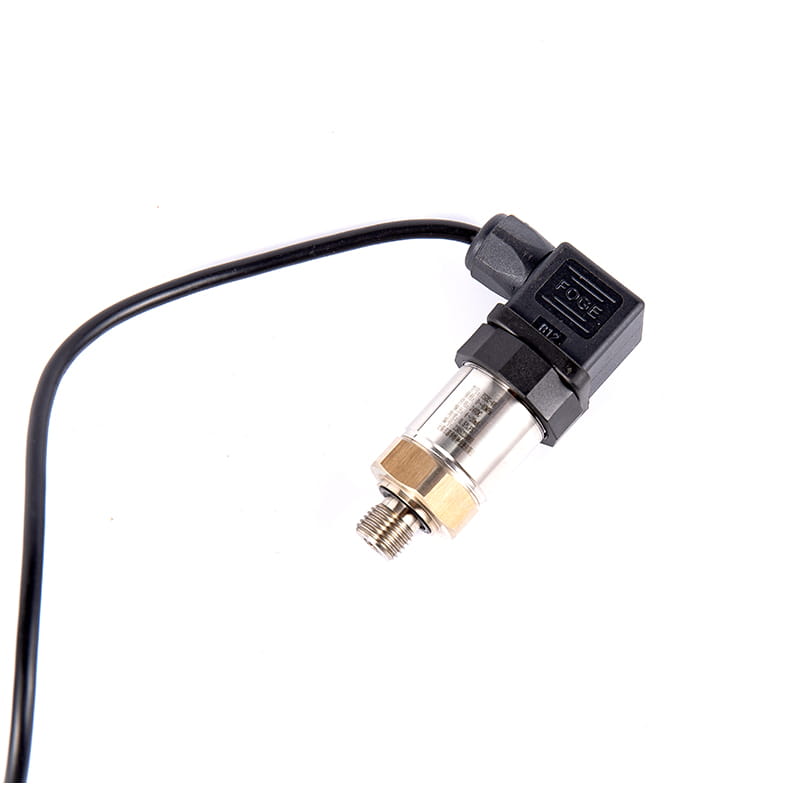

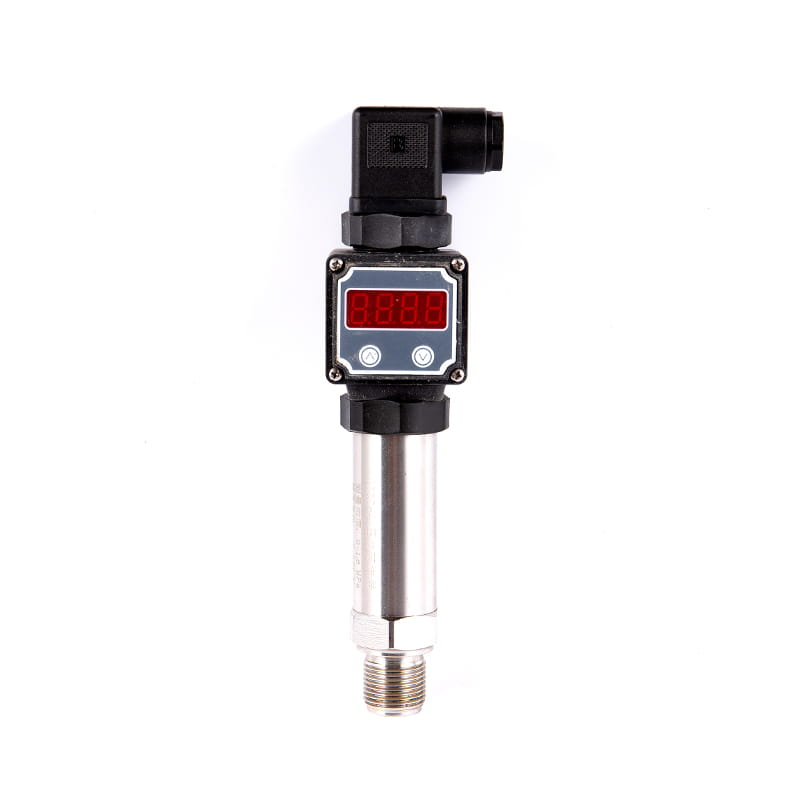

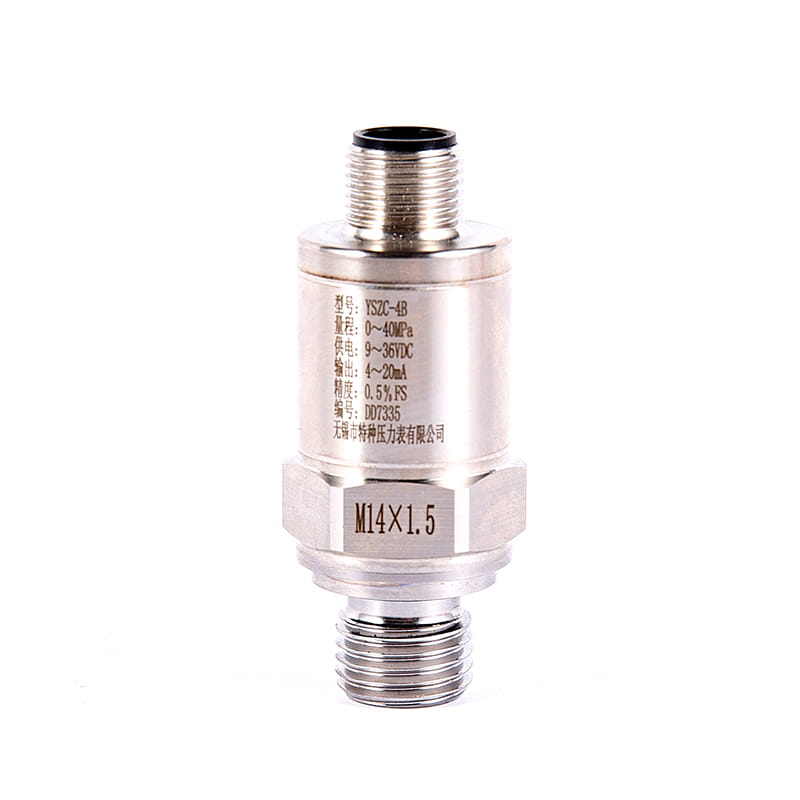

เครื่องส่งสัญญาณแรงดันขนาดกะทัดรัด YSZC-4 ซีรี่ส์

2. How it works

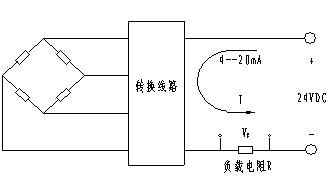

The compact pressure transmitter uses imported pressure chips, and the sensitive components are connected into Wheatstone bridges by diffusion or ion implantation processes, and the pressure-sensitive diaphragms are formed under the bridges by micromachining technology. When pressure is applied to the diaphragm, the resistance value changes and a linear output signal is generated that is proportional to the applied pressure. We add a DC power supply to the Wheatstone bridge, and it will produce an output of a DC voltage signal. After the secondary conversion line, the two-wire system 4mA~20mA output is realized.

3. Functional characteristics

◆ Good stability, fullness, zero long-term stability up to 0.2%FS/ year. In the range of compensation temperature 0 °C~ 70 °C, the temperature drift is less than 0.2%FS, and the temperature drift is less than 0.5%FS in the whole allowable operating temperature range.

◆ With reverse protection and current limiting protection circuit, the transmitter will not be damaged when the positive and negative poles are reversed during installation , and the transmitter will automatically limit the current within 35mA when it is abnormal.

◆ Solid structure, no moving parts, high reliability, long service life.

◆ Gas, water, oil and steam can be measured with high precision, and it is not affected by the mass of the measured medium.

◆ Easy installation, simple structure, economical and durable.

4. Main technical parameters

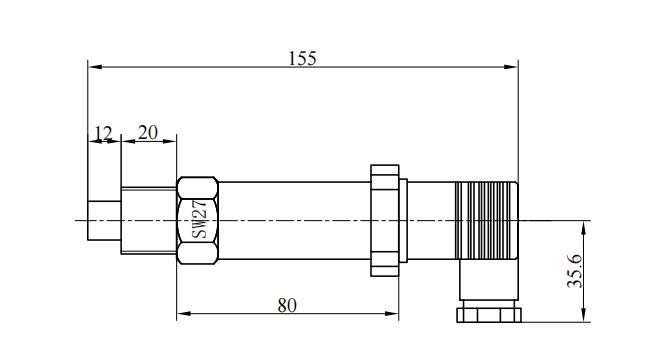

6 . Dimensions

7. ข้อควรระวัง

◆ ผลิตภัณฑ์ที่ให้มาทั้งหมดมาพร้อมกับคู่มือการใช้งานและใบรับรอง รวมถึงหมายเลขผลิตภัณฑ์ พารามิเตอร์ทางเทคนิค วันที่โรงงาน ฯลฯ โปรดตรวจสอบอย่างรอบคอบเพื่อหลีกเลี่ยงข้อผิดพลาด

◆ อย่าบีบไดอะแฟรมทรานสมิตเตอร์ด้วยวัตถุแข็งโดยตรง เพื่อหลีกเลี่ยงไม่ให้ทรานสมิตเตอร์เสียหาย

◆ ระหว่างการติดตั้ง ให้ตรวจสอบว่าส่วนต่อประสานของฟิลด์สอดคล้องกับส่วนต่อประสานของผลิตภัณฑ์ตามวิธีการเชื่อมต่อผลิตภัณฑ์และประเภทเกลียวหรือไม่ และขันให้แน่นช้าๆ เมื่อเชื่อมต่อ และไม่สามารถเพิ่มแรงบิดลงในตัวเรือนเครื่องส่งสัญญาณได้โดยตรง แต่สามารถเพิ่มได้เฉพาะกับส่วนต่อประสานแรงดันหกเหลี่ยมเท่านั้น

◆ เมื่อเชื่อมต่อกับแหล่งจ่ายไฟ ควรเชื่อมต่อตามคำแนะนำในการเดินสายไฟของบริษัทเราอย่างเคร่งครัด

◆ แรงดันเกินของเครื่องส่งจะต้องไม่เกิน 200 % ของช่วงการวัด

◆ หากพบความผิดปกติใดๆ ในการใช้งาน ควรปิดเครื่อง ควรหยุดการใช้งาน และควรดำเนินการตรวจสอบ หรือติดต่อฝ่ายเทคนิคของบริษัทของเราโดยตรง

◆ ในระหว่างการขนส่งและการเก็บรักษา บรรจุภัณฑ์เดิมควรได้รับการฟื้นฟูและเก็บไว้ในคลังสินค้าที่เย็น แห้ง และมีอากาศถ่ายเท

8. ไฟฟ้า การเชื่อมต่อและส่วนต่อประสานแรงดัน

◆ เธรดอินเตอร์เฟซความดัน: ม20 1.5

◆ การเดินสายไฟฟ้า: สายสีเหลือง, สายสีแดง: สายสัญญาณ สายสีดำ: สายดินป้องกัน
