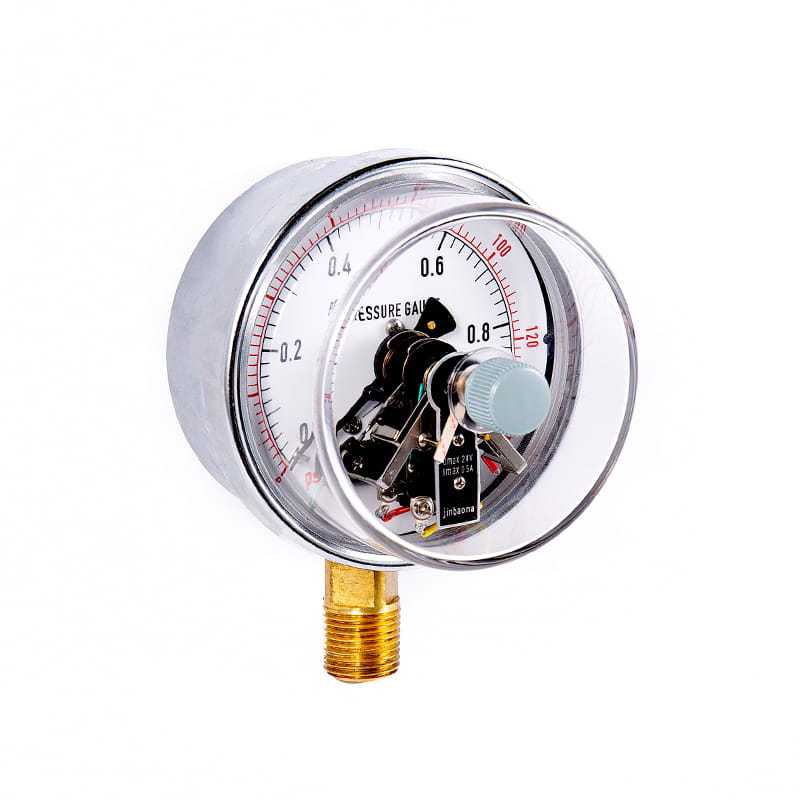

มาตรวัดแรงดันไฟฟ้าสัมผัสไฟฟ้าที่ไวต่อการสัมผัสกับแม่เหล็ก

แบบอย่าง

YXCM100

YXCM150

เส้นผ่าศูนย์กลางเล็กน้อย

φ 100

φ 150

ประเภทการติดตั้ง

ⅰ

-

-

ⅱ

-

-

ⅳ

-

-

ⅵ

-

-

เธรดที่เหมาะสม

M20 1.5

ระดับความแม่นยำ

1.6

ช่วงการวัด

- MPA -

จริง ช่องว่าง: -0.1 - 0

เครื่องดูดฝุ่นแรงดัน: -0.1 - 0.06 -0.1 - 0.15 -0.1 - 0.3 -0.1 - 0.5

-0.1 0.9 -0.1 1.5 -0.1 2.4

ความดัน: 0 - 0.1 0 - 0.16 0 - 0.25 0 - 0.4 0 ~ 0.6

0 1 0 1.6 0 2.5 0 4 0 6

0 10 0 16 0 25 0 40 0 60

0 100 0 160 0 250

สภาพแวดล้อมการใช้งาน

อุณหภูมิ: -10 ° C ~ 55 ° C; ความชื้นสัมพัทธ์: ≤ 75 -

พารามิเตอร์ไฟฟ้า

★โหลดสูงสุด: 5A 220V AC; 5A 30V DC

★แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 24V DC

★การใช้พลังงาน: ≤1.5VA

★ชีวิตไฟฟ้า: 105 เวลา

★โหมดการควบคุม: ขีด จำกัด บนและล่างที่ปรับได้เต็มรูปแบบ, ขีด จำกัด บนส่วนบน (ขีด จำกัด บนสองเท่า), ขีด จำกัด ล่างล่าง (ขีด จำกัด ล่างสองเท่า) และสวิตช์การเหนี่ยวนำแม่เหล็กช้าอื่น ๆ

การเดินสาย

ปลั๊กบิน

1

2

3

4

5

เส้น สี

สีแดง

สีเขียว

สีเหลือง

สีดำ

ต้นปาล์ม

เทอร์มินัลเอาท์พุท

ขีด จำกัด บน

ขีด จำกัด ล่าง

สาธารณะ

แหล่งจ่ายไฟ

อิเล็กโทรดเชิงลบ

แหล่งจ่ายไฟ

แคโทด

คะแนนความต้านทานการสั่นสะเทือน

V - ชม - 3

วัสดุหลอด Bourdon

QSN4-0.3

การป้องกันทางเข้า

IP54

บังคับใช้มาตรฐาน

หมายเหตุ: เธรดข้อต่อสามารถทำในเธรดท่อหรือเธรดท่อเรียวตามข้อกำหนดของผู้ใช้ (ดูคู่มือการเลือก).

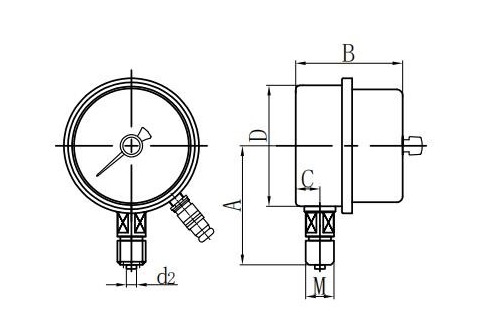

เรเดียลโดยตรง (I. )

เป็นแกน ผิดปกติโดยตรง (II.)

เมานต์ฟลัชปนเปื้อนตามแนวแกน (iv.)

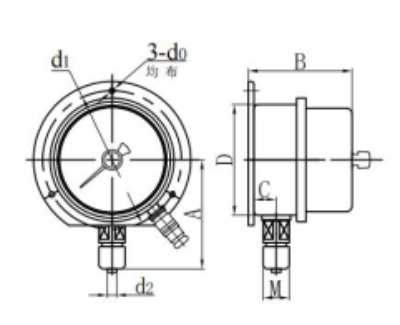

ตัวยึดนูนรัศมี (vi.)
