◆รุ่น： ye60 ye100 ye150
◆ใช้: มาตรวัดความดันกล่องเมมเบรนเรียกอีกอย่างว่ามาตรวัดความดันไมโคร เหมาะสำหรับการวัดแรงดันไมโครต่ำของก๊าซหรือไอระเหยโดยไม่มีอันตรายจากการระเบิดการไม่ทำผลึกการไม่รวมและผลกระทบที่ไม่เกิดจากการกัดกร่อนต่อโลหะผสมทองแดงและโลหะผสมทองแดง
◆พารามิเตอร์ทางเทคนิค -
| หมายเลขรุ่น | Ye60 | ye100 | Ye150 | |
| เส้นผ่าศูนย์กลางเล็กน้อย | φ 60 | φ 100 | φ 150 | |
| ประเภทการติดตั้ง | ⅰ | - | - | - |
| ⅱ | / | - | - | |
| ⅲ | - | / | / | |
| ⅳ | / | - | - | |
| ⅴ | - | / | / | |
| เธรดขั้วต่อ | M14 1.5 | M20 1.5 | ||
| ระดับความแม่นยำ | 1.6 - 2.5 | |||
| ช่วงการวัด - KPA - | -40 0 -25 0 -16 0 -10 0 -6 0 -4 0 0 4 0 6 0 10 0 16 0 25 0 40 -2 2 -3 3 -5 5 -8 8 -12 12 -20 20 | |||
| สภาพแวดล้อมการใช้งาน | อุณหภูมิ - -25 ℃～ 55 ℃； ความชื้นสัมพัทธ์ : 80 - | |||
| คะแนนการสั่นสะเทือน | V - ชม - 2 | |||
| วัสดุกล่องเมมเบรน | QSN4-0.3 | |||
| ชั้นเรียนป้องกัน | IP54 | |||
| มาตรฐานการดำเนินการ | JB/T 9274 | |||
| หมายเหตุ: 1. เธรดร่วมสามารถปรับแต่งตามข้อกำหนดของผู้ใช้ | ||||

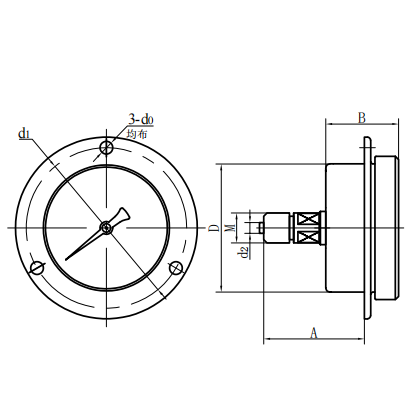

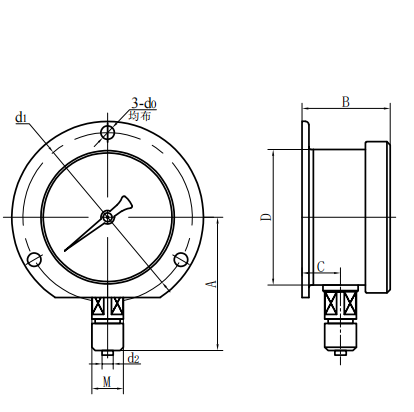

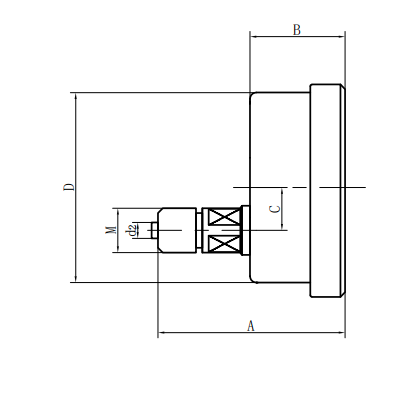

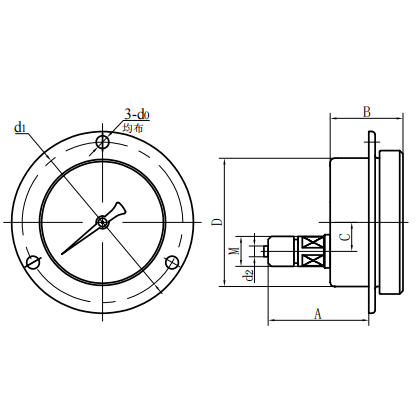

◆มิติภายนอก:
| ประเภท Radial Direct (ⅰ) | ประเภทโดยตรงตามแนวแกน (ⅱ) |
| ประเภทแกนกลางแกนกลาง (III) | ชนิดแทรกตามแนวแกน (IV) |
| ประเภทการแทรกแกนกลางแกน (V) | Radial Novex Type (VI) |
| หมายเลขรุ่น | มิติโดยรวม - มม. - | ||||||
| อัน | ข | C | d | อี | D2 | ม. | |
| Ye60 －ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 1 |
| Ye60 －ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 1 |
| | | | | | | | |
| ye100 －ⅰ | 93 | 50 | 16.5 | φ 100 | 16.5 | φ 6 | M20 1.5 |
| ye100 －ⅲ | 85 | 50 | / | φ 100 | 16.5 | φ 6 | M20 1.5 |
| | | | | | | | |
| Ye150 －ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 1.5 |
| Ye150 －ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 1.5 |
| | | | | | | | |
