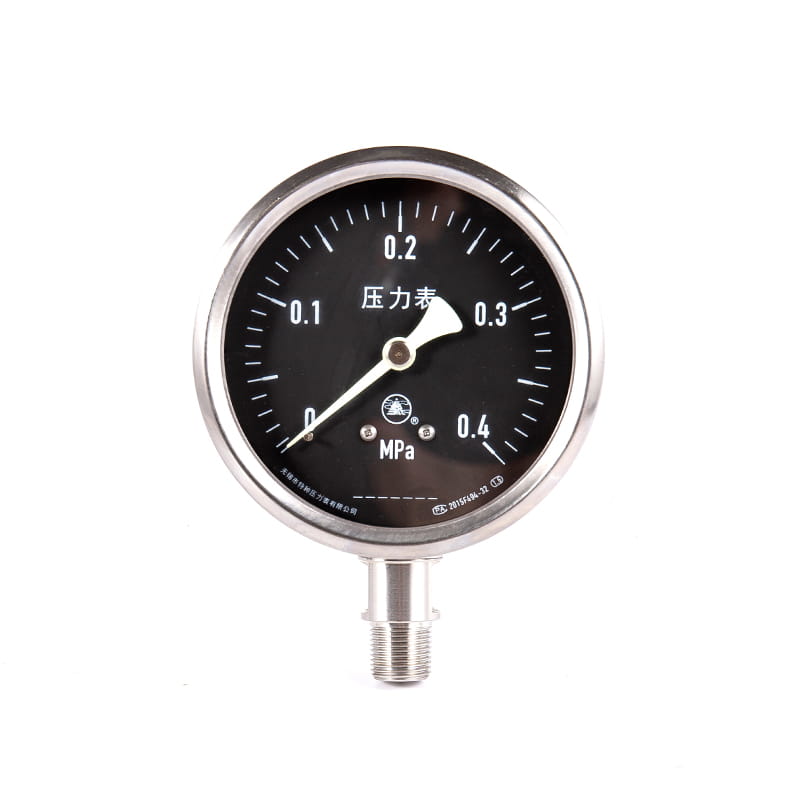

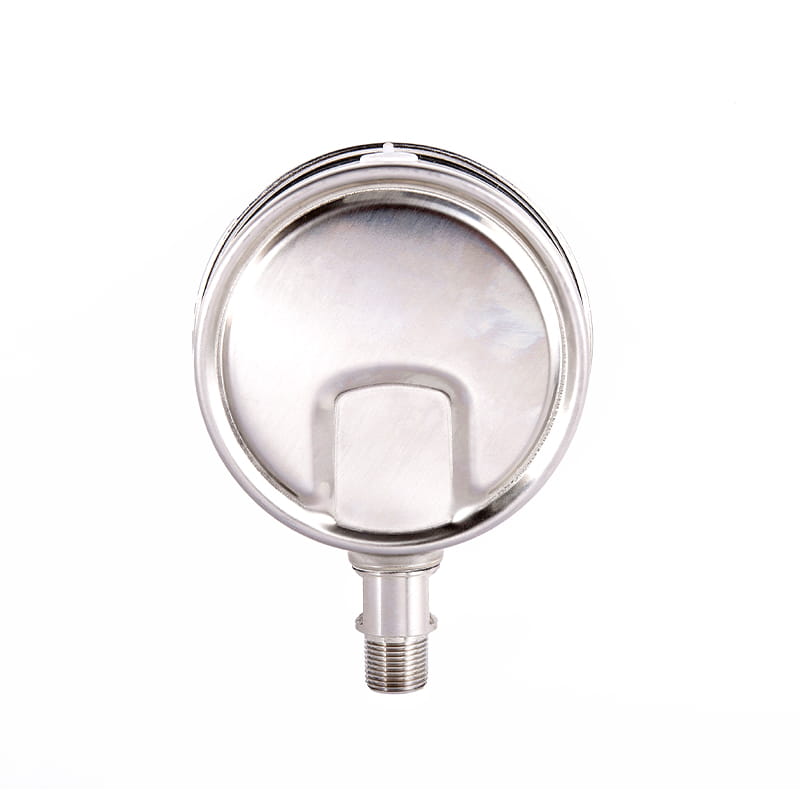

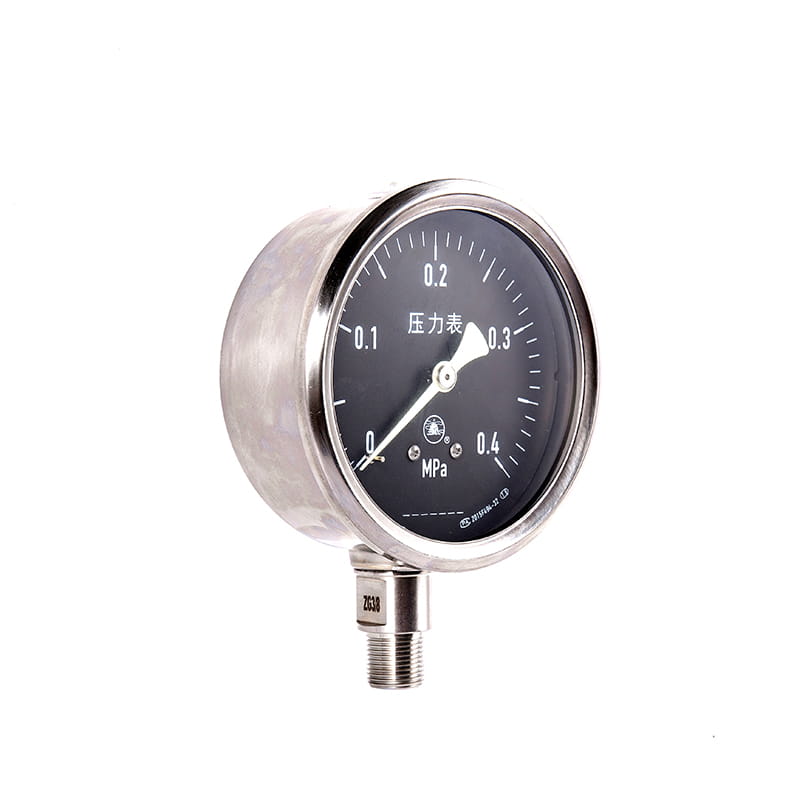

◆รุ่น: YC40 YC50 YC60 YC75 YC100 YC150
◆การใช้งาน: ชุดเครื่องมือนี้เหมาะสำหรับการวัดความดันของของเหลวก๊าซไอน้ำและสื่ออื่น ๆ ของเหลวอื่น ๆ โดยไม่มีอันตรายจากการระเบิดการตกผลึกหรือการทำให้แข็งตัวบนเรือและอุปกรณ์ที่เกี่ยวข้อง
ชุดของเครื่องมือนี้มีประเภทที่ส่องสว่างในระดับหลักของหน้าปัดและส่วนหน้าของตัวชี้ถูกเคลือบด้วยเอเจนต์เรืองแสงถาวรหรือแบบพาสซีฟดังนั้นค่าความดันสามารถอ่านได้อย่างชัดเจนในความมืด
เปลือกของชุดเครื่องมือนี้ถูกปิดผนึกอย่างเต็มที่และมีความต้านทานต่อการกัดกร่อนของน้ำทะเลดังนั้นจึงปกป้องส่วนประกอบภายในของเครื่องมือจากความเสียหายและการกัดกร่อนโดยคลื่นและน้ำทะเล
ชุดเครื่องมือนี้ยังสามารถเติมด้วยน้ำมันหน่วงความหนืดต่ำในเปลือกด้วยความสามารถในการต้านทานการสั่นสะเทือนของสภาพแวดล้อมการทำงานที่เกิดจากสภาพอากาศเลวร้ายในทะเลและการเต้นแรงดันปานกลาง
ชุดของเครื่องมือนี้ส่วนใหญ่ใช้ในการขนส่งนอกชายฝั่ง, แหล่งน้ำมันนอกชายฝั่งและก๊าซ, แพลตฟอร์มการขุดเจาะนอกชายฝั่ง, การขุดก้นทะเล, การนำทางในประเทศและอุตสาหกรรมอื่น ๆ
◆พารามิเตอร์ทางเทคนิค -
| หมายเลขรุ่น | ylm60 | YLM100 | YLM150 | |
| เส้นผ่าศูนย์กลางเล็กน้อย | φ 60 | φ 100 | φ 150 | |
| ประเภทการติดตั้ง | ⅰ | - | - | - |
| ⅱ | - | - | - | |
| ⅲ | - | / | / | |
| ⅳ | - | - | - | |
| ⅴ | - | / | / | |
| ⅵ | - | - | - | |
| เธรดขั้วต่อ | M14 1.5 | M20 1.5 | ||
| ระดับความแม่นยำ | 2.5 | 1.6 | ||
| ช่วงการวัด - MPA - | ว่าง: -0.1 0 เครื่องดูดฝุ่นแรงดัน： -0.1 0.06 -0.1 0.15 -0.1 0.3 -0.1 0.5 -0.1 0.9 -0.1 1.5 -0.1 2.4 ความดัน: 0 0.1 0 0.16 0 0.25 0 0.4 0 0.6 0 1 0 1.6 0 2.5 0 4 0 6 0 10 0 16 0 25 0 40 0 60 0 100 - 0 160 - 0 250 |
| สภาพแวดล้อมการใช้งาน | อุณหภูมิ： -40 ℃～ 70 ℃ |
| คะแนนการสั่นสะเทือน | ประเภทปกติ： V - ชม - 3 - ประเภทแผ่นดินไหว (ชนิดที่เติมของเหลว)： V - ชม - 4 |
| วัสดุหลอด Borden | QSN4-0.3 - ocr18ni12mo2ti |
| วัสดุกรณีและตัวเชื่อมต่อ | 1cr18ni9ti - SUS304 |
| ชั้นเรียนป้องกัน | IP65 |
| มาตรฐานการดำเนินการ | GB/T 1226 ； JB/T 6804 |
| หมายเหตุ: 1. เธรดร่วมสามารถปรับแต่งตามข้อกำหนดของผู้ใช้ | |
◆มิติภายนอก:

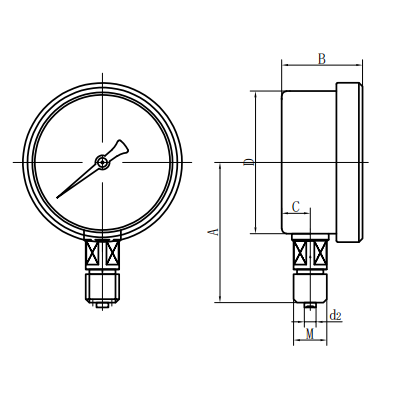

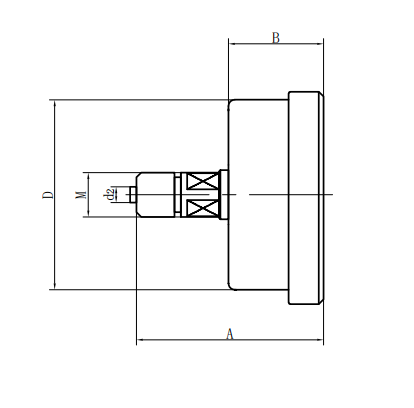

| ประเภท Radial Direct (ⅰ) | ประเภทโดยตรงตามแนวแกน (ⅱ) |

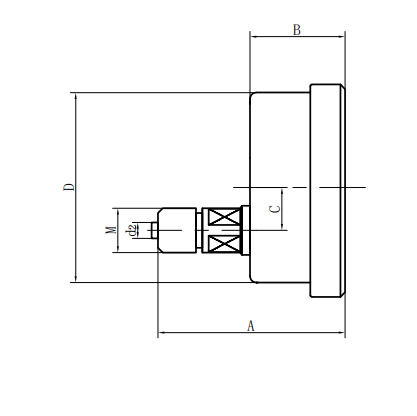

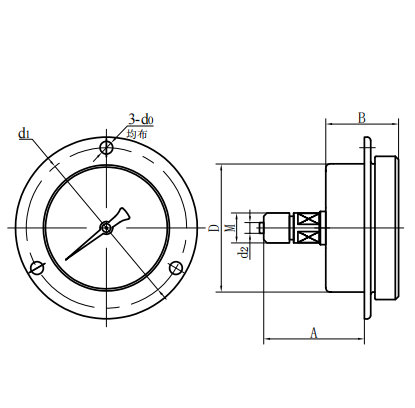

| ประเภทแกนกลางแกนกลาง (III) | ชนิดแทรกตามแนวแกน (IV) |

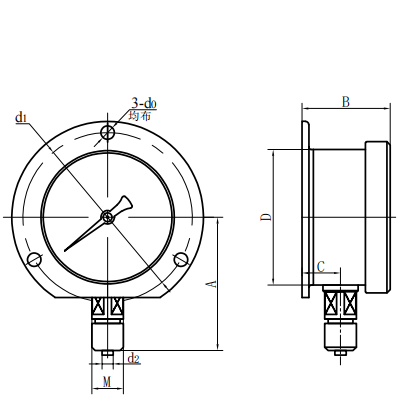

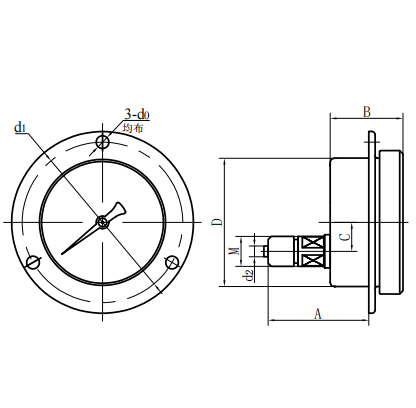

| ประเภทการแทรกแกนกลางแกน (V) | Radial Novex Type (VI) |
| หมายเลขรุ่น | ขนาดโดยรวม (มม.) | |||||||
| อัน | ข | C | d | D0 | D1 | D2 | ม. | |
| yc60- ⅰ | 56 | 33 | 11 | φ 60 | / | / | φ 5 | M14 1.5 |
| yc60- ⅱ | 61 | 32.5 | 18 | φ 60 | / | / | φ 5 | |
| yc60- ⅲ | 61 | 32.5 | / | φ 60 | / | / | φ 5 | M14 1.5 |
| yc60- ⅳ | 55 | 32.5 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | |
| yc60- ⅴ | 55 | 32.5 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 1.5 |
| yc60- ⅵ | 56 | 33 | 11 | φ 60 | φ 5 | φ 75 | φ 5 | M14 1.5 |
| YC100- ⅰ | 90 | 48 | 15 | φ 100 | / | / | φ 6 | M20 1.5 |
| YC100- ⅱ | 83 | 44 | 34 | φ 100 | / | / | φ 6 | M20 1.5 |
| YC100- ⅳ | 68 | 44 | 34 | φ 100 | φ 6 | φ 118 | φ 6 | M20 1.5 |
| YC100- ⅵ | 90 | 48 | 15 | φ 100 | φ 6 | φ 118 | φ 6 | M20 1.5 |
| YC150- ⅰ | 117 | 51 | 16.5 | φ 150 | / | / | φ 6 | M20 1.5 |
| YC150- ⅱ | 92 | 52 | 55 | φ 150 | / | / | φ 6 | M20 1.5 |
| YC150- ⅳ | 69 | 52 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 1.5 |
| YC150- ⅵ | 117 | 53 | 28 | φ 150 | φ 6 | φ 165 | φ 6 | M20 1.5 |
