หลักการทำงานและการวิเคราะห์โครงสร้างหลักของมาตรวัดความดันที่แม่นยำ

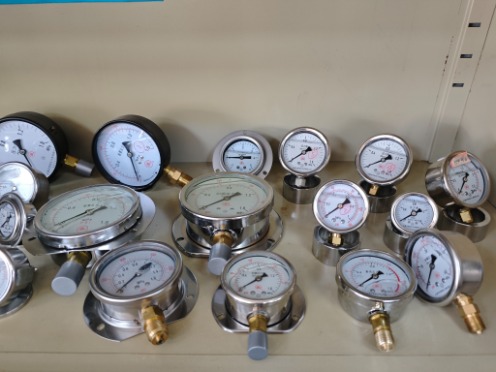

อัน มาตรวัดความดันที่แม่นยำ เป็นเครื่องมือที่ใช้สำหรับการวัดแรงดันที่มีความแม่นยำสูง โดยทั่วไปจะมีระดับความแม่นยำ 0.1 คลาส, 0.25 คลาสหรือ 0.4 คลาส (ที่มีช่วงข้อผิดพลาด± 0.1%, ± 0.25% และ± 0.4% ตามลำดับ) ซึ่งสูงกว่ามาตรวัดความดันธรรมดา (1.5 คลาสหรือ 2.5 คลาส) คุณสมบัติหลักของมันรวมถึงความไวสูงความเสถียรและความน่าเชื่อถือในระยะยาว

หลักการและโครงสร้างการทำงาน
1. หลักการตรวจจับ:
ขึ้นอยู่กับการเสียรูปแบบยืดหยุ่น (กฎของ Hooke) การกระทำของแรงดันจะถูกส่งผ่านท่อสปริงหรือไดอะแฟรมขับกลไกการเคลื่อนไหวของการเคลื่อนไหวเพื่อขยายแรงจากนั้นขับรถชี้เพื่อแสดงค่าความดัน

2. พื้นที่สำคัญ:
·องค์ประกอบที่ยืดหยุ่น: ท่อสปริง, ไดอะแฟรมหรือสูบลม, วัสดุควรทนต่อการกัดกร่อน (เช่นสแตนเลส 316L)

·ลำกล้อง: แบริ่งอัญมณีหรือโครงสร้างที่ไม่มีแรงเสียดทานลดการสูญเสียการส่งสัญญาณ

·แผ่นกด: แบริ่งอัญมณีหรือโครงสร้างที่ไม่มีแรงเสียดทานลดการสูญเสียการส่งสัญญาณ

ฟิลด์แอปพลิเคชันทั่วไป
1. การตรวจสอบอุตสาหกรรม
·ทดสอบมาตรวัดความดันธรรมดา (เป็นเครื่องมือมาตรฐาน)
·การตรวจสอบความดันสำหรับคอมเพรสเซอร์หม้อไอน้ำ ฯลฯ
2. การวิจัยในห้องปฏิบัติการ
·การทดลองกลศาสตร์ของไหลการทดสอบความรุนแรง
3. การดูแลสุขภาพและการปกป้องสิ่งแวดล้อม
·การสอบเทียบเครื่องช่วยหายใจการควบคุมความแตกต่างของความดันสะอาด

ประเด็นสำคัญสำหรับการใช้งานและการบำรุงรักษา
1. ข้อมูลจำเพาะการติดตั้ง:
·หลีกเลี่ยงการสั่นสะเทือนหรือโอเวอร์โหลด เมื่อติดตั้งในแนวตั้งควรอยู่ในระดับด้วยจุดรับแรงดัน
·สื่อการกัดกร่อนต้องการการติดตั้งเยื่อหุ้มแยกหรือโค้งบัฟเฟอร์
2. รอบการสอบเทียบ:
·สภาพแวดล้อมในห้องปฏิบัติการ: ทุก ๆ หกเดือน (ตามระเบียบ JJG-49-2013)
·สภาพแวดล้อมอุตสาหกรรม: ทุก ๆ สามเดือน
3. ความละเอียดความผิดปกติทั่วไป
·ตัวชี้ติดขัด: ตรวจสอบว่าท่อสปริงอุดตันหรือไม่หรือถ้าเกียร์ถูกออกซิไดซ์
·ตัวบ่งชี้การดริฟท์: สิ่งนี้อาจเกิดจากการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันหรือความเหนื่อยล้าขององค์ประกอบยืดหยุ่น

การพัฒนาในอนาคต
·การทำให้ฉลาด: การบูรณาการทรานสดิวเซอร์ความดันเข้ากับโมดูล IoT เพื่อให้ได้การตรวจสอบระยะไกล
·นวัตกรรมวัสดุ: ส่วนประกอบยืดหยุ่นนาโนเพิ่มความต้านทานการกัดกร่อน
· mule-parameter mea การประกัน: เมื่อรวมกับเซ็นเซอร์อุณหภูมิและการไหลมันถือเป็นเครื่องมือแบบบูรณาการ
เกจวัดความดันที่แม่นยำในฐานะ "มาตรฐาน" ในด้านการวัดความดันการเลือกและการประยุกต์ใช้ควรขึ้นอยู่กับลักษณะของสื่อสภาพแวดล้อมและข้อกำหนดความแม่นยำ ด้วยความก้าวหน้าของ Industry 4.0 ความแม่นยำสูงและการทำให้เป็นดิจิตอลจะกลายเป็นทิศทางสำคัญในอุตสาหกรรม

หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับพารามิเตอร์ทางเทคนิคของมาตรวัดความดันที่แม่นยำบางประเภทคุณสามารถฝากข้อความไว้ที่ด้านหลังโดยพูดว่า "มาตรวัดความดัน" เพื่อให้เข้าใจลึกซึ้งยิ่งขึ้น
