ตรวจจับความดันคงที่อย่างถูกต้องมาตรวัดความดันไดอะแฟรมช่วยป้องกันสภาพการทำงาน!

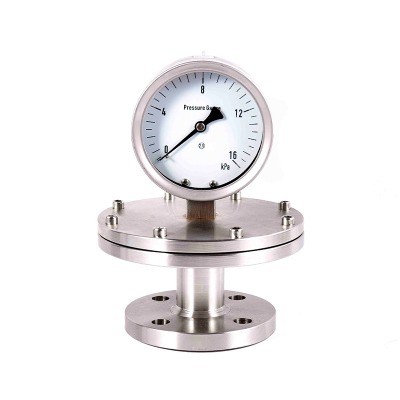

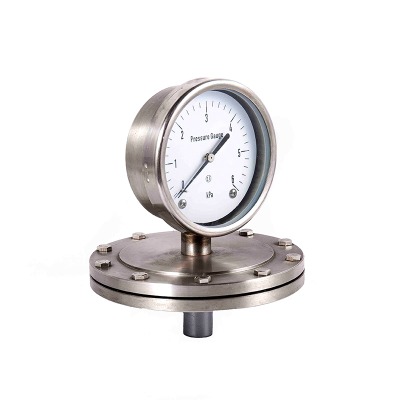

มาตรวัดความดันไดอะแฟรมเป็นเครื่องมือที่วัดความดันตามหลักการของการเสียรูปของไดอะแฟรมยืดหยุ่นความได้เปรียบหลักของมันอยู่ในความสามารถในการจัดการกับความหนืด, อนุภาค, ผลึกหรือการกัดกร่อนโดยตรงเพื่อหลีกเลี่ยงปัญหาความล้มเหลว มาตรวัดแรงดัน (เช่นเกจวัดความดันไดอะแฟรม) เกิดจากการอุดตันหรือการกัดกร่อนขนาดกลางต่อไปนี้อธิบายได้จากสองด้านการใช้งานต้นแบบและจุดการใช้งาน:

แอปพลิเคชันต้นแบบ

1. อุตสาหกรรมเคมี
วัดความดันของสื่อการกัดกร่อน (เช่นกรดและสารละลายอัลคาไล, ก๊าซคลอรีน, ซัลไฟด์) หรือวัสดุที่มีความหนืด (เช่นเรซิน, สี) ตัวอย่างเช่น: การตรวจสอบความดันภายในภาชนะปฏิกิริยาการควบคุมความดันในกรดและอัลคาไล อุปกรณ์.

2. อุตสาหกรรมอาหารและยา
ใช้สำหรับการใช้งานสุขาภิบาลเช่นในผลิตภัณฑ์นมอุตสาหกรรมไวน์ซอสของเหลวยา ฯลฯ สำหรับการวัดความดันของสื่อที่มีความหนืดหรือปนเปื้อนได้ง่าย ไดอะแฟรมทำจากสแตนเลส (316L) หรือ polytetrafluoroethylene เกรดอาหารที่มีพื้นผิวเรียบโดยไม่มีมุมที่ตายแล้ว สามารถทนต่อการทำความสะอาดและฆ่าเชื้อโรค (เช่นการฆ่าเชื้อด้วยไอน้ำ) หลีกเลี่ยงการปนเปื้อนที่เหลือของสื่อ

3. การป้องกันสิ่งแวดล้อมและการบำบัดน้ำเสีย
วัดความดันของสื่อที่มีส่วนผสมของอนุภาคเช่นน้ำเสียกากตะกอนและโคลนเช่นความดันที่เต้าเสียบของถังตกตะกอนและความดันในท่อส่งตะกอนท่อส่งสัญญาณโครงสร้างที่แข็งของไดอะแฟรมสามารถต้านทานการพังทลายของอนุภาค

4. อุตสาหกรรมไฟและอุตสาหกรรมการพิมพ์และย้อมสี
มันถูกใช้สำหรับการตรวจสอบความดันในสื่อเช่นตัวปรับขนาด (สำหรับการพิมพ์และการย้อมสี) และโซลูชั่นสบู่อุณหภูมิสูง ไดอะแฟรมสามารถทนต่ออุณหภูมิปานกลางถึงต่ำ (โดยทั่วไป -40 ถึง 150 ℃และด้วยวัสดุพิเศษยิ่งอุณหภูมิสูงกว่า) และทนต่อการยึดเกาะของสื่อความหนืดเพื่อให้มั่นใจว่าการวัดที่มั่นคงในระยะยาว


คีย์การดำเนินการ
1. แกนเลือก
·ลักษณะกลาง: เลือกวัสดุของไดอะแฟรมตามการกัดกร่อนของสื่อ (เช่นโพลีเทตราฟลูออโรเอทิลีนไดอะแฟรมสำหรับการวัดกรดที่แข็งแรง 304 สแตนเลสสำหรับสื่อกัดกร่อนที่อ่อนแอ เมื่อมีอนุภาคแข็งควรเลือกไดอะแฟรมที่หนาขึ้นและทนต่อการสึกหรอ (เช่นสแตนเลสที่มีความหนา 1.5 มม. หรือมากกว่า)
·ช่วงความดัน: ช่วงการวัดของมาตรวัดความดันไดอะแฟรมมักจะเป็น 0 ถึง 6 MPa (ถูกครอบงำด้วยความดันต่ำในขณะที่แรงดันสูงต้องการการใช้งานไดอะแฟรมลูกฟูกเพื่อเพิ่มความแข็งแกร่งและความดันที่วัดได้ควรอยู่ในช่วง 1/3 ถึง 2/3 ของช่วงการวัด
·การปรับอุณหภูมิ: หากอุณหภูมิปานกลางสูงเกินไป (มากกว่า 150 ℃) มันจะส่งผลกระทบต่อความยืดหยุ่นของไดอะแฟรม ดังนั้นจึงจำเป็นต้องเลือกวัสดุที่สามารถทนต่ออุณหภูมิสูง (เช่นโลหะผสม monel) หรือติดตั้งแหวนควบแน่น (เพื่อลดอุณหภูมิสัมผัสของไดอะแฟรม)

2. เกี่ยวกับการติดตั้ง
·ตำแหน่งการติดตั้ง: ชอบการติดตั้งในแนวตั้ง (โดยมีไดอะแฟรมหันหน้าลงด้านล่าง) เพื่อป้องกันไม่ให้สื่อวางอยู่บนพื้นผิวไดอะแฟรม หากติดตั้งในแนวนอนตรวจสอบให้แน่ใจว่าไดอะแฟรมขนานกับแกนไปป์ไลน์เพื่อลดผลกระทบของอนุภาค
·วิธีการเชื่อมต่อ: ใช้การเชื่อมต่อหน้าแปลนหรือเกลียว (ขึ้นอยู่กับข้อกำหนดของท่อ) เพื่อให้มั่นใจว่าซีลที่แน่น (วัสดุปะเก็นควรเข้ากันได้กับสื่อเช่นปะเก็นโพลีเทตราฟลูออโรเอทิลีนสำหรับความต้านทานกรด) เพื่อป้องกันการรั่วไหลของสื่อจากการกัดกร่อนที่อยู่อาศัย
·หลีกเลี่ยงการรบกวน: อยู่ห่างจากแหล่งกำเนิดการสั่นสะเทือนที่แข็งแกร่ง (เช่นร่างกายปั๊ม) หรือสนามแม่เหล็กที่แข็งแกร่ง หากจำเป็นให้ติดตั้งวงเล็บดูดซับแรงกระแทกเพื่อป้องกันไม่ให้ไดอะแฟรมเหนื่อยล้าหรือตัวชี้จากการเขย่าซึ่งอาจส่งผลกระทบต่อการอ่าน

3. ความสมบูรณ์และการบำรุงรักษา
·การตรวจสอบก่อนเริ่ม: ตรวจสอบให้แน่ใจว่าช่วงตรงกับความดันที่วัดได้ (การห้ามใช้การใช้แรงดันมากเกินไป) และพื้นผิวเมมเบรนนั้นปราศจากความเสียหายการเสียรูปและตัวชี้อยู่ที่ศูนย์ (เมื่อไม่มีแรงดันอยู่)
·การอ่านรายวัน: หลังจากตัวชี้เสถียรให้อ่านค่า (ในระหว่างการไหลของสื่ออาจมีความผันผวนและอุปกรณ์ทำให้หมาดสามารถใช้เพื่อทำให้ตัวชี้ราบรื่น); หากการวัดสื่อความหนืดจำเป็นต้องทำความสะอาดพื้นผิวของไดอะแฟรมด้วยตนเองเป็นระยะ (ตัวอย่างเช่นผ่านวาล์วระเบิด)
·การบำรุงรักษาปกติ:
ดำเนินการตรวจสอบรายเดือนเกี่ยวกับประสิทธิภาพการปิดผนึกของไดอะแฟรม (ไม่มีการรั่วไหลไม่มีโป่ง)
การสอบเทียบจะดำเนินการทุก ๆ หกเดือน (โดยเปรียบเทียบกับแหล่งความดันมาตรฐานหากค่าเบี่ยงเบนเกินกว่า 1.6 ระดับกลไกการส่งสัญญาณจะต้องปรับ)
หากสื่อมีส่วนประกอบที่มีการกัดกร่อนควรเปลี่ยนไดอะแฟรมเป็นประจำทุกปี (เพื่อป้องกันการเสื่อมสภาพและความแม่นยำที่ลดลงในภายหลัง)

สรุป:
การออกแบบต้นแบบของมาตรวัดความดันไดอะแฟรมนั้นมีศูนย์กลางอยู่ที่การวัดความดัน "" ในสื่อที่รุนแรง "" และส่วนใหญ่จะถูกนำไปใช้ในอุตสาหกรรมเช่นวิศวกรรมเคมีการแปรรูปอาหารและการป้องกันสิ่งแวดล้อม เมื่อใช้มันควรให้ความสนใจเป็นพิเศษกับความเข้ากันได้ของวัสดุการป้องกันการติดตั้งและการบำรุงรักษาเป็นประจำเพื่อให้แน่ใจว่าการทำงานที่มั่นคงในระยะยาว
