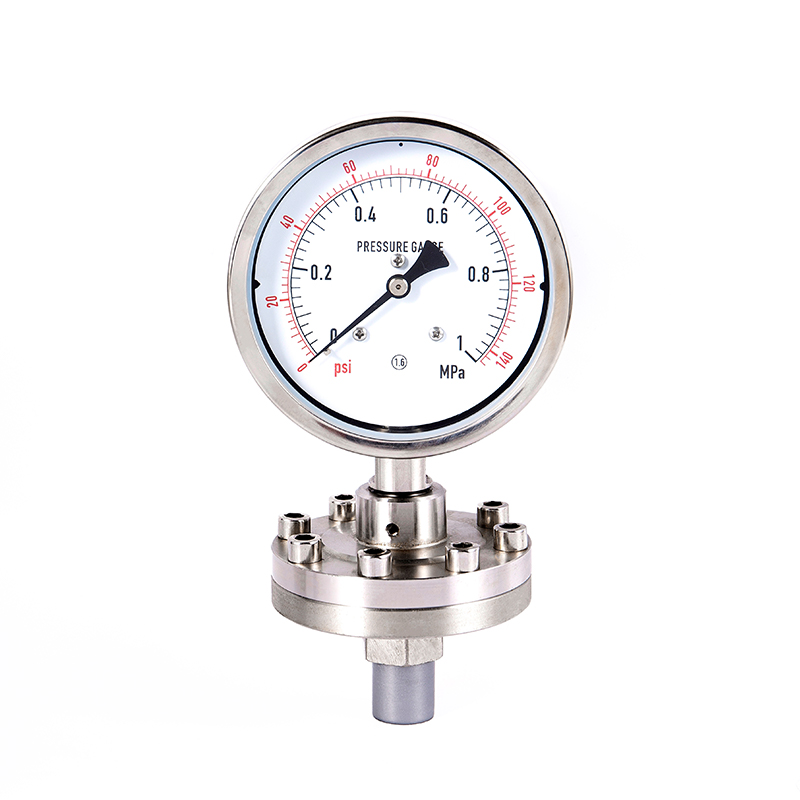

เกจวัดแรงดันไดอะแฟรมคืออะไร และทำงานอย่างไร?

เกจวัดแรงดันไดอะแฟรมควรเป็นเครื่องมือประเภทหนึ่งที่ใช้วัดแรงดันซึ่งแตกต่างจากเกจวัดแรงดันทั่วไป เกจวัดแรงดันทั่วไปอาจเป็นประเภทท่อ Bourdon ในขณะที่ประเภทไดอะแฟรมอาจใช้ไดอะแฟรมเพื่อแยกตัวกลาง ป้องกันไม่ให้การกัดกร่อนหรือของเหลวที่มีความหนืดสูงส่งผลต่อการวัด

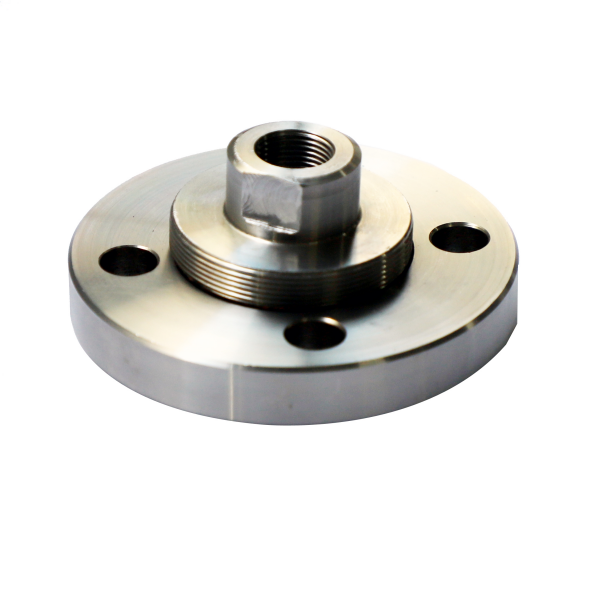

เกจวัดแรงดันไดอะแฟรมประกอบด้วย ไดอะแฟรม ส่วนประกอบเชื่อมต่อ และหน้าปัด (ท่อ Bourdon ภายใน) - ไดอะแฟรมทำหน้าที่เป็นองค์ประกอบที่ละเอียดอ่อน เมื่อแรงดันกระทำต่อไดอะแฟรม จะทำให้ไดอะแฟรมเสียรูป การเสียรูปนี้จะถูกส่งไปยังโครงสร้างทางกลภายใน และแปลงเป็นการเคลื่อนที่ของตัวชี้ ดังนั้นจึงแสดงค่าความดัน นอกจากนี้ ชิ้นส่วนไดอะแฟรมอาจมีหน้าแปลนหรือการเชื่อมต่อแบบเกลียวเพื่อรองรับข้อกำหนดการติดตั้งที่แตกต่างกัน

ในแง่ของหลักการทำงาน แบ่งได้เป็นหลายขั้นตอน ได้แก่ แรงดันปานกลางกระทำต่อไดอะแฟรม ทำให้ไดอะแฟรมเกิดการเปลี่ยนรูปแบบยืดหยุ่น ซึ่งจะขับเคลื่อนก้านสูบหรือท่อสปริง และกลไกการส่งผ่านอื่นๆ เพื่อแปลงการเสียรูปเป็นการหมุนของตัวชี้ จึงแสดงการอ่านค่าแรงกดบนหน้าปัด จำเป็นต้องเน้นย้ำถึงฟังก์ชันการแยกตัวของไดอะแฟรมเพื่อหลีกเลี่ยงการสัมผัสตัวกลางที่วัดได้โดยตรงกับกลไกภายใน เหมาะสำหรับสื่อที่มีฤทธิ์กัดกร่อน ความหนืดสูง หรือแข็งตัวได้ง่าย

องค์ประกอบที่ละเอียดอ่อน:

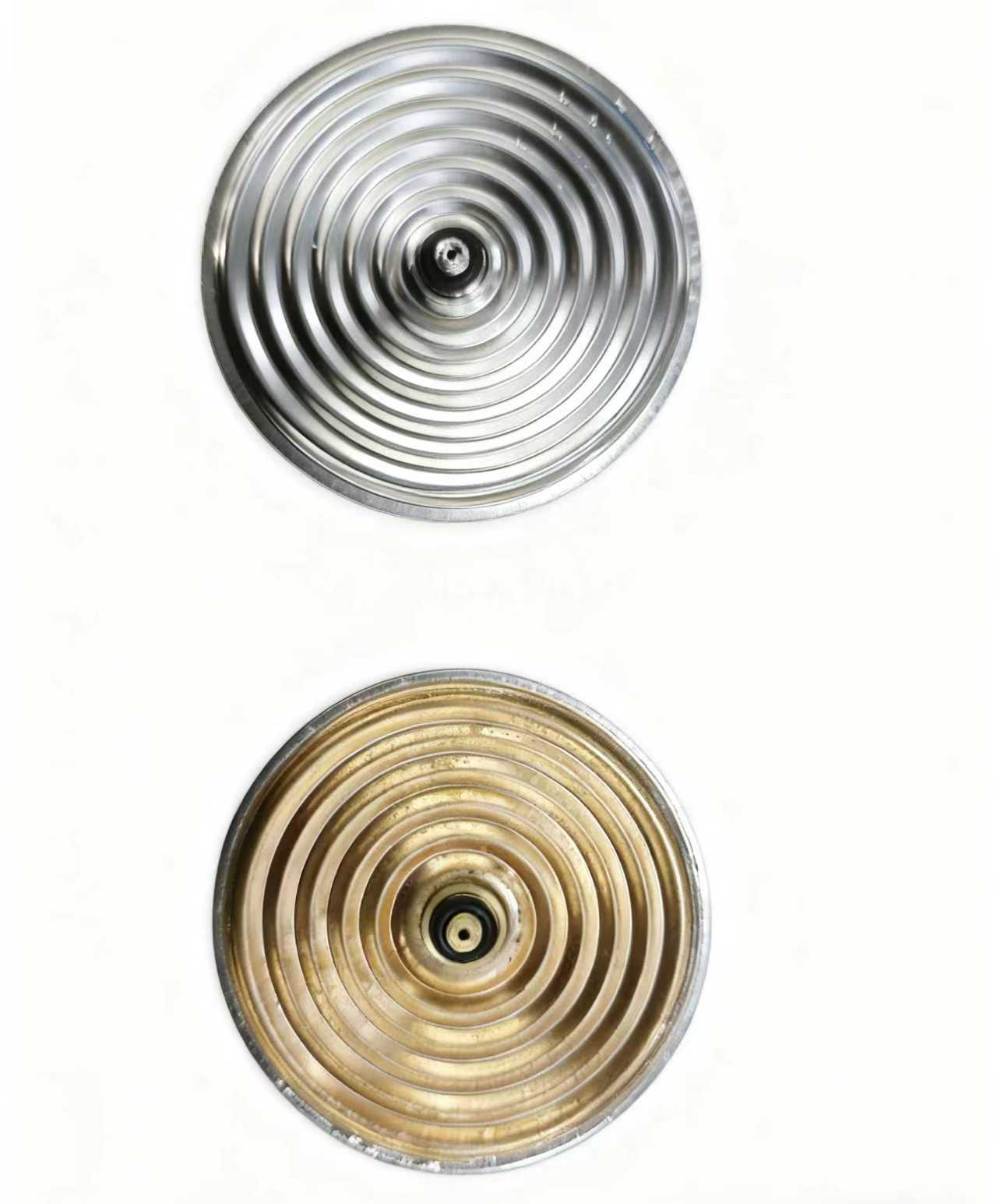

แผ่นไดอะแฟรมมักทำจากโลหะที่ทนต่อการกัดกร่อน เช่น สแตนเลส แทนทาลัม หรือโลหะผสม Hastelloy หรือวัสดุที่ไม่ใช่โลหะ เช่น การเคลือบโพลีเตตราฟลูออโรเอทิลีน (PTFE) ความหนาเพียง 0.03 - 0.1 มม. และสามารถเกิดการเปลี่ยนรูปยืดหยุ่นได้ภายใต้ความกดดัน

ช่องแยก:

ไดอะแฟรมและตัวเรือนเครื่องมือจะสร้างช่องที่ปิดสนิท ซึ่งเต็มไปด้วยของเหลวที่มีความหนืดต่ำ เช่น น้ำมันซิลิโคนและน้ำมันฟลูออรีน เป็นตัวกลางในการส่งผ่านแรงดัน ของเหลวสำหรับเติมจะต้องมีความเฉื่อยทางเคมี มีจุดเยือกแข็งต่ำ และมีจุดเดือดสูง เพื่อปรับให้เข้ากับสภาพแวดล้อมที่มีอุณหภูมิสูงมาก

กลไกการส่งสัญญาณ:

การเสียรูปของไดอะแฟรมจะขับเคลื่อนกลไกการเชื่อมต่อหรือระบบคาปิลลารีภายในห้องส่ง การเคลื่อนตัวไปยังชุดเกียร์ และสุดท้ายจะแปลงเป็นการหมุนของตัวชี้หน้าปัด บางรุ่นมีอุปกรณ์ชดเชยอุณหภูมิซึ่งสามารถขจัดอิทธิพลของความแตกต่างของอุณหภูมิสิ่งแวดล้อมที่มีต่อการวัดได้

กระบวนการทำงาน:

ความดันปานกลาง → การเสียรูปของไดอะแฟรม → การนำไส้ไฮดรอลิก → การขยายระบบส่งกำลังเชิงกล → การอ่านตัวชี้

สถานการณ์การใช้งานทั่วไป:

·สื่อที่มีฤทธิ์กัดกร่อนรุนแรง: เช่น ท่อส่งกรดซัลฟูริกและคลอรีนเหลว (ต้องเลือกการเคลือบ PTFE ของไดอะแฟรมแทนทาลัม)

·ข้อกำหนดด้านสุขอนามัยระดับสูง: สายการบรรจุผลิตภัณฑ์นมเกรดอาหาร (ใช้ไดอะแฟรมสแตนเลสขัดเงาเพื่อป้องกันการเจริญเติบโตของจุลินทรีย์)

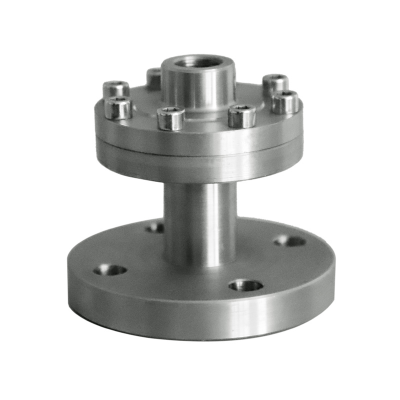

·ของไหลที่มีความหนืดสูง: ถังเก็บยางมะตอยปิโตรเลียม (พร้อมระบบปิดผนึกไดอะแฟรมชนิดขยายเส้นเลือดฝอย)

พารามิเตอร์การเลือก：

เกจวัดแรงดันไดอะแฟรมได้รับการออกแบบแยกส่วนที่เป็นนวัตกรรมใหม่ ขยายขอบเขตการวัดความดันไปสู่สภาพการทำงานที่มีการกัดกร่อนอย่างรุนแรงและเป็นอันตรายสูง ด้วยการพัฒนาวัสดุใหม่และเทคโนโลยีการตรวจจับอัจฉริยะ เครื่องมือที่ "ยืดหยุ่นเพื่อเอาชนะความแข็งแกร่ง" นี้จะยังคงปกป้องการดำเนินงานที่ปลอดภัยและมีประสิทธิภาพของอุตสาหกรรมสมัยใหม่ต่อไป การเลือกและการบำรุงรักษาที่ถูกต้องไม่เพียงแต่ช่วยยืดอายุการใช้งานของเครื่องมือเท่านั้น แต่ยังให้การสนับสนุนข้อมูลที่เชื่อถือได้สำหรับกระบวนการผลิต
