"ความสัมพันธ์อยู่ร่วมกัน" ระหว่างการไหลและความดัน การผสมผสานที่สำคัญในการวัดทางอุตสาหกรรม

มิเตอร์วัดการไหลและมาโนมิเตอร์มีความสัมพันธ์กันอย่างใกล้ชิดในระบบการวัดและควบคุมทางอุตสาหกรรม โดยส่วนใหญ่ผ่านหลักการของกลศาสตร์ของไหลและสถานการณ์การใช้งานจริง ต่อไปนี้คือความเชื่อมโยงหลักและผลการทำงานร่วมกันระหว่างกัน

ความสัมพันธ์ของหลักการวัด
·สมการเบอร์นูลลี: มิเตอร์วัดการไหลจำนวนมาก (เช่น แผ่นปาก ท่อเวนทูรี มิเตอร์วัดการไหลแบบแรงดันต่าง) คำนวณอัตราการไหลทางอ้อมโดยการวัดความแตกต่างของความดันของของเหลว เกจวัดแรงดัน ให้ข้อมูลความแตกต่างของความดันที่สำคัญหรือข้อมูลความดันสถิตในสถานการณ์ดังกล่าว
·การพึ่งพาลักษณะของของไหล:ความสัมพันธ์ระหว่างอัตราการไหลและความดันได้รับอิทธิพลจากปัจจัยต่างๆ เช่น ความหนาแน่นของของไหลและความหนืด จำเป็นต้องรวมข้อมูลความดันเพื่อแก้ไขการวัดการไหล (เช่น อัตราการไหลของก๊าซได้รับผลกระทบอย่างมากจากการเปลี่ยนแปลงความดัน)

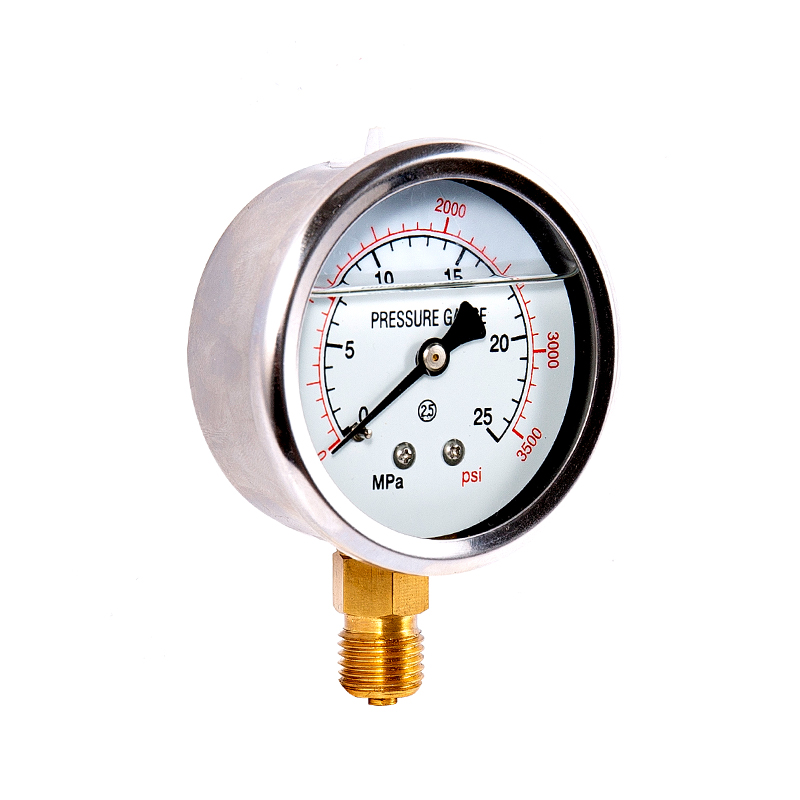

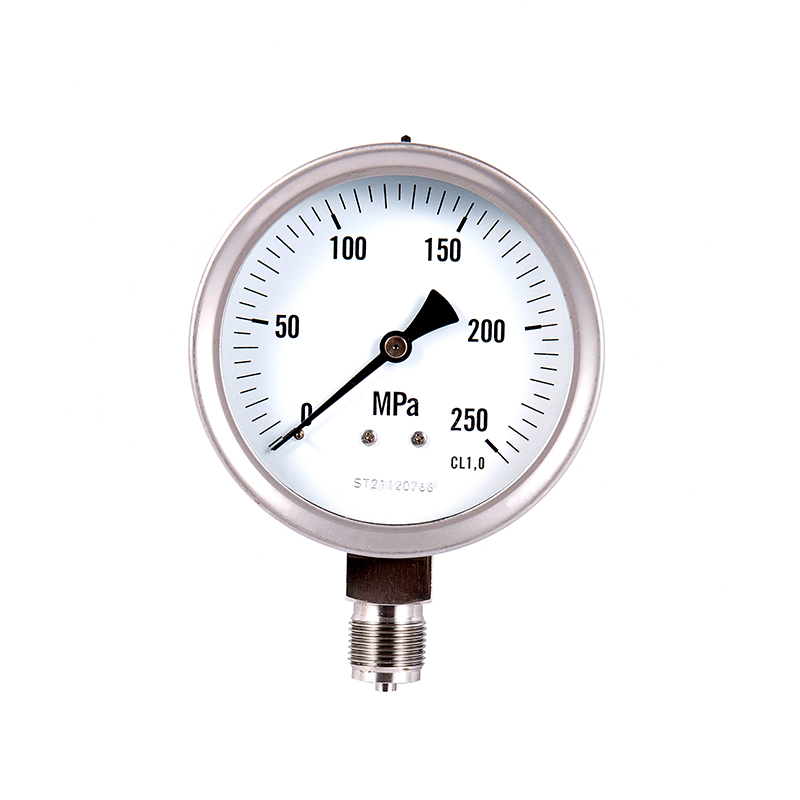

มาโนมิเตอร์

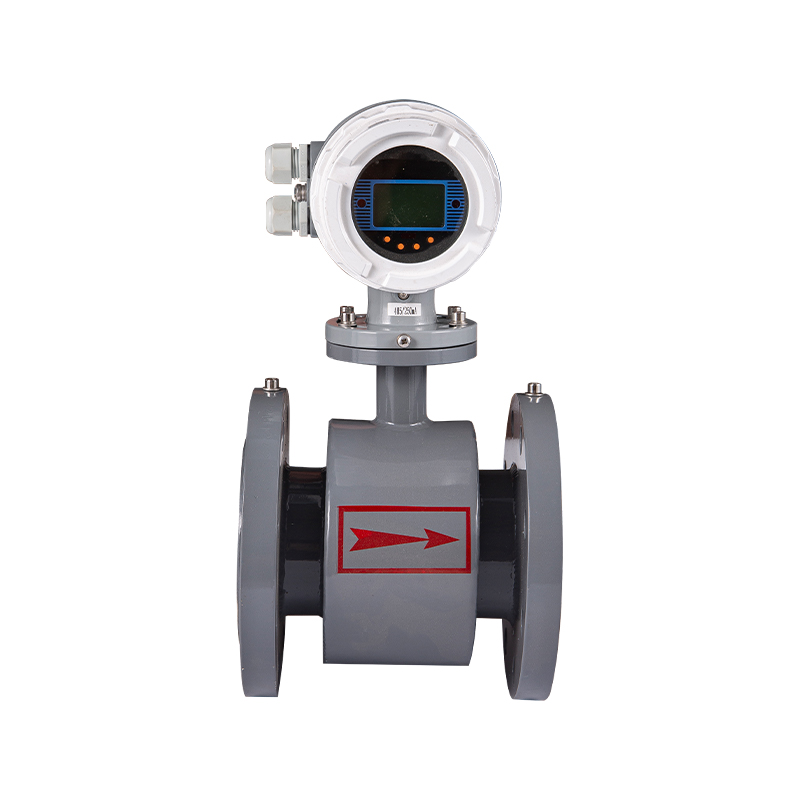

เครื่องวัดอัตราการไหล

การตรวจสอบและควบคุมระบบ
· ความเสถียรของกระบวนการ: เกจวัดความดันจะตรวจสอบความผันผวนของแรงดันในท่อ หากมีความผิดปกติในความดัน (เช่น การอุดตันหรือการรั่วไหล) การอ่านมิเตอร์มิเตอร์อาจไม่ถูกต้องหรือบิดเบี้ยว
· การควบคุมแบบวงปิด: ในระบบควบคุมปั๊มหรือวาล์ว สัญญาณจากมิเตอร์วัดการไหลและเกจวัดความดันจะถูกป้อนกลับไปยังตัวควบคุมร่วมกัน ทำให้สามารถปรับอุปกรณ์เพื่อรักษาการไหลและความดันให้คงที่ (เช่น ลูปควบคุม PID)

การสอบเทียบและการชดเชย
·การชดเชยแรงดัน: สำหรับมิเตอร์วัดอัตราการไหลของก๊าซ (เช่น กังหัน ชนิดความร้อน) ข้อมูลความดันจำเป็นสำหรับการแปลงอัตราการไหลตามปริมาตรให้เป็นสภาวะมาตรฐาน (Nm³/h) เพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากการแปรผันของแรงดัน
·การวินิจฉัยข้อผิดพลาด: ความดันที่ลดลงอย่างกะทันหันอาจบ่งบอกถึงการรั่วไหลของท่อ ณ จุดนี้ ค่าที่อ่านได้ของโฟลว์มิเตอร์จะสูงผิดปกติ จำเป็นต้องตรวจสอบปัญหาโดยการรวมข้อมูลจากเกจวัดความดัน

สถานการณ์การใช้งานทั่วไป

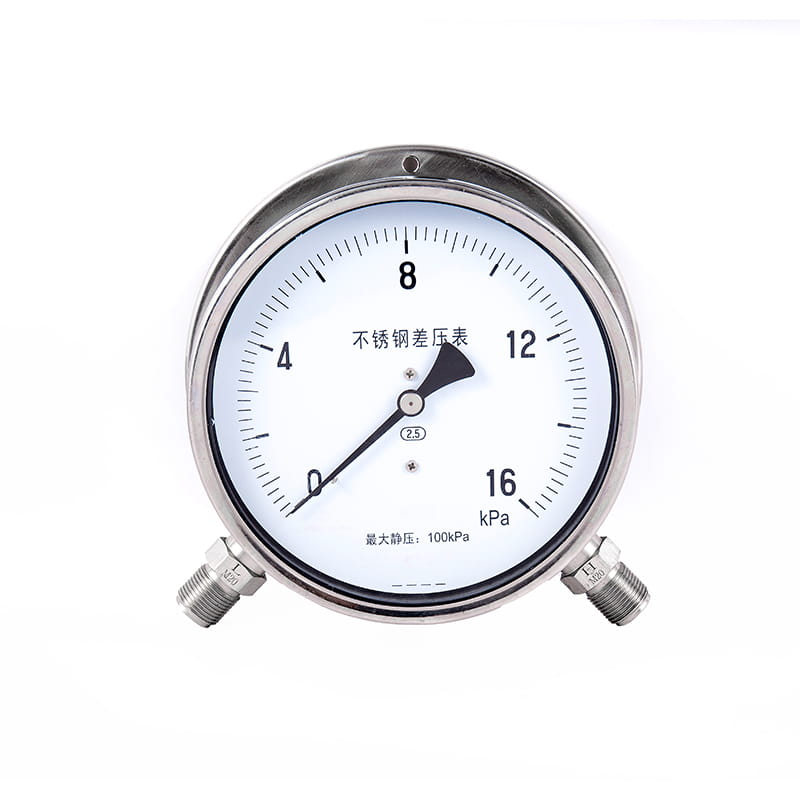

· โฟลว์มิเตอร์วัดแรงดันแบบดิฟเฟอเรนเชียล:อัตราการไหลคำนวณโดยตรงตามการอ่านค่าแรงดันจากเกจวัดแรงดันแรงดันสูง (P1) และเกจวัดแรงดันต่ำ (P2)
·ปั๊ม/ระบบคอมเพรสเซอร์: เกจวัดแรงดันทางออกเชื่อมโยงกับมิเตอร์วัดการไหลเพื่อให้แน่ใจว่าอุปกรณ์ทำงานภายในช่วงแรงดันที่ปลอดภัยและให้อัตราการไหลที่คาดหวัง
·ความสมดุลของเครือข่ายท่อ: ในเครือข่ายการจ่ายน้ำ/ก๊าซ การกระจายแรงดันและการกระจายการไหลจำเป็นต้องได้รับการตรวจสอบพร้อมกันเพื่อเพิ่มประสิทธิภาพสูงสุด

การเลือกและการติดตั้ง
· การประสานตำแหน่ง: โดยปกติแล้วเกจวัดความดันจะติดตั้งที่ต้นน้ำและปลายน้ำของมิเตอร์วัดการไหลเพื่อให้แรงดันอ้างอิงหรือเพื่อตรวจสอบความเสถียรของรูปแบบการไหล (เช่น เพื่อหลีกเลี่ยงการรบกวนของกระแสน้ำวน)
·การจับคู่ช่วง:สำหรับระบบแรงดันสูง จำเป็นต้องเลือกเกจวัดทนความดัน ในเวลาเดียวกัน ช่วงของมิเตอร์วัดการไหลควรครอบคลุมช่วงการไหลภายใต้การเปลี่ยนแปลงของแรงดัน

สรุป: เครื่องวัดอัตราการไหลและเกจวัดความดันเป็นส่วนเสริม โดยเครื่องวัดอัตราการไหลจะเน้นที่ "ปริมาณการไหล" ในขณะที่เกจวัดความดันจะเน้นที่ "แรงผลัก" การใช้งานร่วมกันสามารถเพิ่มความน่าเชื่อถือของระบบ โดยเฉพาะอย่างยิ่งในสภาวะการทำงานแบบไดนามิกหรือสถานการณ์ที่มีความแม่นยำสูง (เช่น ในอุตสาหกรรมเคมีและพลังงาน) ในการใช้งานจริง ข้อมูลจากทั้งสองมักจะรวมอยู่ในระบบ SCADA หรือ DCS เพื่อให้สามารถวิเคราะห์และควบคุมได้อย่างครอบคลุม

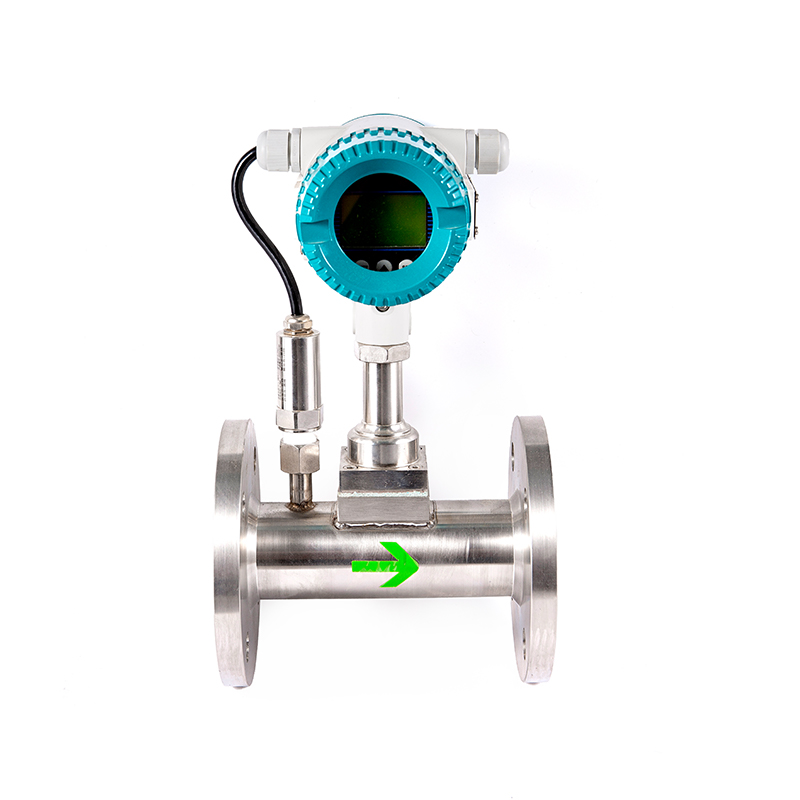

เครื่องวัดอัตราการไหลของกระแสน้ำวน
