วิธีการเลือกวัสดุสําหรับเครื่องวัดความดันแตกต่าง?

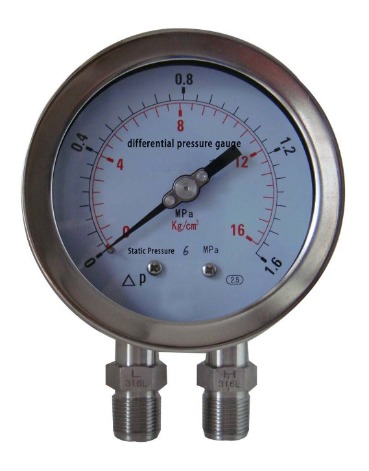

เครื่องวัดความดันแตกต่าง

ดิฟเฟอเรนเชียล เครื่องวัดความดัน เป็นเครื่องมือที่ใช้ในการวัดความแตกต่างของความดันระหว่างจุดสองจุดมีสองส่วนต่อประสานความดัน (ปลายแรงดันสูง H, ปลายแรงดันต่ํา L)และการตรวจสอบ (ตัวกรอง ห้องสะอาด) การวัด (การไหล ระดับ) การควบคุม (กระบวนการทางอุตสาหกรรม)เป็นเครื่องมือสําคัญในการรับรองการทํางานของระบบที่ปลอดภัย มีประสิทธิภาพ และเสถียร ตลอดจนบรรลุการบํารุงรักษาเชิงป้องกัน

ฉันจะระบุแบบจําลองของเกจวัดความดันแตกต่างได้อย่างไร?
แบบจําลองของเกจวัดแรงดันดิฟเฟอเรนเชียลมักจะประกอบด้วย "ฟังก์ชันพิเศษวิธีการติดตั้งความแม่นยําช่วงรหัสซีรีส์" ผู้ผลิตแต่ละรายมีกฎการตั้งชื่อที่แตกต่างกันเล็กน้อย แต่พารามิเตอร์หลักจะเหมือนกัน การทําความเข้าใจประเด็นเหล่านี้เพียงพอ:
·รหัสชุด: แสดงถึงประเภทพื้นฐานของเครื่องมือ ตัวอย่างเช่น ซีรีส์ YXC เป็นเกจวัดความดันแตกต่างหน้าสัมผัสทางไฟฟ้าแบบจุดช่วยแม่เหล็ก (พร้อมฟังก์ชันสัญญาณเตือน) ซีรีส์ CYW เป็นเกจวัดความดันแตกต่างระดับไมโคร (เหมาะสําหรับสถานการณ์ความดันแตกต่างต่ํา) และซีรีส์ DP เป็นอุตสาหกรรมทั่วไป เกจวัดความดันแตกต่าง
·ช่วง: กําหนดช่วงการวัดโดยตรง หน่วยส่วนใหญ่เป็น KPa, MPa หรือ mbar การเลือกควรเป็นไปตามข้อกําหนดความแตกต่างของแรงดันจริง
· เกรดความแม่นยํา: เกรดทั่วไปคือ 0.5, 1.0 และ 1.6 ยิ่งจํานวนน้อย ความแม่นยําก็จะยิ่งสูงขึ้น (เกรด 0.5 แสดงว่าข้อผิดพลาดไม่เกิน 0.5% ของช่วง) เพื่อการวัดและการควบคุมที่แม่นยํา ควรเลือกเกรดที่สูงกว่า สําหรับการตรวจสอบตามปกติ เกรด 1.0 ก็เพียงพอแล้ว

II,การแยกชิ้นส่วนโครงสร้างเกจวัดความดันแตกต่าง: 3 ส่วนประกอบหลักกําหนดประสิทธิภาพ
โครงสร้างของเกจวัดความดันแตกต่างไม่ซับซ้อน แกนกลางประกอบด้วยสามส่วน: "อุปกรณ์บ่งชี้กลไกการส่งผ่านองค์ประกอบการตรวจจับ" แต่ละส่วนส่งผลโดยตรงต่อเสถียรภาพในการวัด
·องค์ประกอบการตรวจจับ: "เซ็นเซอร์" สําหรับความดันแตกต่างรับผิดชอบในการแปลงสัญญาณความดันแตกต่างเป็นการกระจัดทางกล ประเภททั่วไป ได้แก่ ประเภทไดอะแฟรม (เหมาะสําหรับแรงดันต่างต่ําและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน) ประเภทเครื่องสูบลม (ที่มีช่วงการวัดที่ใหญ่กว่าและทนต่อแรงกระแทกได้ดี) และประเภทลูกสูบ (โดยเฉพาะสําหรับการวัดแรงดันต่างสูง)
·กลไกการส่งสัญญาณ: "ตัวแปลง" ของสัญญาณซึ่งส่งการกระจัดขององค์ประกอบการตรวจจับไปยังตัวชี้ สําหรับไฟฟ้ากระแสตรงเป็นเกียร์คันโยก เกจวัดแรงดันต่างคุณภาพสูงจะใช้เกียร์กันสนิมเพื่อลดการสึกหรอและยืดอายุการใช้งาน
· อุปกรณ์บ่งชี้: "หน้าต่างแสดงผล" ของผลลัพธ์ รวมถึงแป้นหมุน ตัวชี้ และแผงกระจก หน้าปัดจะต้องมีการทําเครื่องหมายด้วยช่วงและค่าการไล่ระดับ และแผงกระจกส่วนใหญ่เป็นกระจกนิรภัย (ทนแรงกระแทก) หรือลูกแก้ว (น้ําหนักเบา)

III จะเลือกวัสดุได้อย่างไร? (เลือกตามความต้องการเพื่อความทนทานที่ดีขึ้น)
การเลือกวัสดุสําหรับเกจวัดความดันแตกต่างส่วนใหญ่ขึ้นอยู่กับ "ตัวกลางสัมผัส" และ "สภาพแวดล้อมที่เกี่ยวข้อง" วัสดุที่แนะนําสําหรับชิ้นส่วนสําคัญมีดังนี้:
·วัสดุเคส: สําหรับสภาพแวดล้อมปกติให้เลือกเหล็กรีดเย็น (ตัวเลือกที่ประหยัด); สําหรับสภาพแวดล้อมที่ชื้น/กลางแจ้งเลือกสแตนเลส 304 (ป้องกันการกัดกร่อน); สําหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนให้เลือกสแตนเลส 316 ลิตรหรือโพลีเตตราฟลูออโรเอทิลีน (ทนต่อกรดและด่าง)
·วัสดุขององค์ประกอบการตรวจจับ: สําหรับการวัดก๊าซ/ของเหลวที่สะอาดยางไนไตรล์ (ที่มีความยืดหยุ่นที่ดี) จะถูกเลือก; สําหรับการวัดน้ํามัน/ตัวทําละลายอินทรีย์ยางฟลูออรีน (ทนต่อน้ํามัน) จะถูกเลือก; สําหรับการวัดสื่อที่มีฤทธิ์กัดกร่อนที่แข็งแกร่ง (เช่นสารละลายกรดและด่าง) เลือกโพลีเตตราฟลูออโรเอทิลีน
·วัสดุร่วม: เพียงพอที่จะจับคู่วัสดุขององค์ประกอบการตรวจจับเพื่อหลีกเลี่ยงการรั่วไหลหรือการกัดกร่อนที่เกิดจากความไม่เข้ากันของวัสดุ วัสดุที่ใช้กันทั่วไปคือสแตนเลส 304 และทองเหลือง (ต้องยืนยันว่าตัวกลางไม่ทําให้เกิดการกัดกร่อน)

IV,หลักการสําคัญสามประการในการเลือกเกจวัดความดันแตกต่าง
· ข้อกําหนดเบื้องต้น: กําหนดช่วงการวัด ข้อกําหนดด้านความแม่นยํา และคุณลักษณะปานกลางอย่างชัดเจน เพื่อหลีกเลี่ยง "การใช้อุปกรณ์มากเกินไปสําหรับงานขนาดเล็ก" หรือ "ช่วงการวัดไม่เพียงพอ"
·ตอนนี้เรามาดูสภาพแวดล้อม: ขึ้นอยู่กับปัจจัยเช่นอุณหภูมิความชื้นและการกัดกร่อนกําหนดวัสดุสําหรับกรณีและส่วนประกอบหลัก
·คุณภาพความน่าเชื่อถือ: จัดลําดับความสําคัญในการเลือกผู้ผลิตที่มีคุณสมบัติ ให้ความสนใจเป็นพิเศษกับความราบรื่นของกลไกการส่งผ่านและประสิทธิภาพการปิดผนึกของข้อต่อเพื่อลดปัญหาการบํารุงรักษาในอนาคต

สรุป:
การเลือกเกจวัดความดันอาจดูซับซ้อน แต่ด้วยการปฏิบัติตามตรรกะของ "ดูพารามิเตอร์สําหรับแบบจําลอง ตรวจสอบแกนสําหรับโครงสร้าง และพิจารณาสภาพแวดล้อมของวัสดุ" เราจึงสามารถค้นหาอุปกรณ์ที่เหมาะสมได้อย่างง่ายดาย หากคุณมีคําถามเฉพาะเกี่ยวกับการเลือกในบางสถานการณ์ โปรดฝากข้อความไว้ในแบ็กเอนด์!
