ดูรายละเอียดคำอธิบายของแบบจำลองโครงสร้างและวัสดุ)

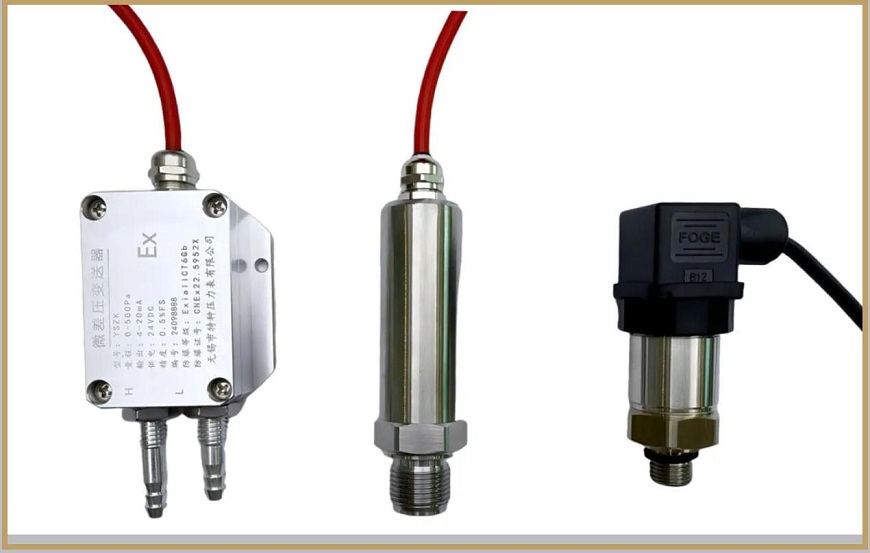

กะทัดรัด เครื่องส่งสัญญาณแรงดัน (ในภาษาอังกฤษ: เครื่องส่งสัญญาณแรงดันขนาดกะทัดรัด) เป็นอุปกรณ์ขนาดเล็กที่แปลงสัญญาณความดันที่วัดได้ (เช่นก๊าซหรือความดันของเหลว) เป็นสัญญาณไฟฟ้ามาตรฐาน (เช่น 4-20MA, 0-5V ฯลฯ ) เพื่อการส่งผ่านหรือควบคุมได้ง่ายขึ้น คุณสมบัติของมันรวมถึงขนาดเล็กน้ำหนักเบาการติดตั้งที่สะดวกและความเหมาะสมสำหรับการใช้งานที่มีพื้นที่ จำกัด (เช่นภายในอุปกรณ์ขนาดกะทัดรัดเครื่องมือพกพาหรือระบบอุตสาหกรรมขนาดเล็ก)
1. กุญแจสำคัญในการกำหนดโมเดลอยู่ในพารามิเตอร์
จำนวนรุ่นของเครื่องส่งสัญญาณแรงดันขนาดกะทัดรัดมักจะเป็นการรวมกันของตัวอักษรและตัวเลข กฎการเข้ารหัสแตกต่างกันเล็กน้อยในหมู่ผู้ผลิตที่แตกต่างกัน แต่โดยทั่วไปพารามิเตอร์หลักจะเหมือนกัน โดยการพิจารณาจุดเหล่านี้คุณสามารถจับคู่ข้อกำหนดได้อย่างรวดเร็ว:
· YSZC: แสดงถึงชุดผลิตภัณฑ์ซึ่งบ่งชี้ว่ามันเป็นของซีรีย์เครื่องส่งสัญญาณแรงดันขนาดกะทัดรัดที่เฉพาะเจาะจง อาจเป็นรหัสตัวอักษรหรือกฎการกำหนดหมายเลขภายในที่กำหนดโดยผู้ผลิตหรืออาจเป็นตัวแทนว่ามีลักษณะทั่วไปบางอย่าง
·ช่วงความดัน: ทำเครื่องหมายโดยตรงกับตัวเลข หน่วยทั่วไป ได้แก่ MPA, KPA และ BAR ตัวอย่างเช่น 0-1 MPA ระบุว่าช่วงการวัดคือ 0 ถึง 1 megapascal
·สัญญาณเอาท์พุท: ที่ใช้กันทั่วไปในอุตสาหกรรมคือ "4-20MA" (สัญญาณอะนาล็อก) และ RS485 (สัญญาณดิจิตอลมักจะจับคู่กับโปรโตคอล Modbus) แบบจำลองอาจระบุว่าเป็น "420" หรือ "RS485"
·เกรดความแม่นยำ: มีการระบุด้วยตัวเลขหรือตัวอักษร ตัวอย่างเช่น "0.25" แสดงถึงความแม่นยำของเกรด 0.25 และ "0.5" คือเกรด 0.5 ยิ่งมีความแม่นยำมากเท่าไหร่ก็ยิ่งมีข้อผิดพลาดในการวัดน้อยลงเท่านั้น
2, องค์ประกอบหลักสามตัวกำหนดประสิทธิภาพ
เครื่องส่งสัญญาณแรงดันขนาดกะทัดรัดมีขนาดเล็ก แต่มีโครงสร้างขนาดกะทัดรัดและฟังก์ชั่นที่สมบูรณ์ ส่วนใหญ่ประกอบด้วยสามส่วนหลัก:
·องค์ประกอบการตรวจจับแรงดัน (หน่วยตรวจจับแกน): ในการสัมผัสโดยตรงกับสื่อที่วัดได้จะแปลงสัญญาณความดันเป็นสัญญาณไฟฟ้าขนาดเล็ก ประเภทกระแสหลักรวมถึง "เซ็นเซอร์ซิลิกอนแบบกระจาย" (ความแม่นยำสูงการตอบสนองที่รวดเร็วเหมาะสำหรับสถานการณ์อุตสาหกรรมทั่วไป) และ "เซ็นเซอร์เซรามิก" (ทนต่อการกัดกร่อนการต่อต้านมลพิษเหมาะสำหรับสื่อที่รุนแรงเช่นกรดและอัลคาลิส)
·โมดูลการประมวลผลสัญญาณ: รับสัญญาณเล็ก ๆ จากองค์ประกอบการตรวจจับความดันและผ่านการขยายการกรองและการประมวลผลเชิงเส้นตรงแปลงเป็นสัญญาณเอาต์พุตมาตรฐาน (เช่น 4-20MA) ส่วนนี้กำหนดความเสถียรและความสามารถในการต่อต้านการแทรกแซงของเครื่องส่งสัญญาณ
·กรณีและอินเทอร์เฟซ: เชลล์ทำหน้าที่เป็นส่วนประกอบป้องกันและปิดผนึกในขณะที่อินเทอร์เฟซใช้สำหรับการเชื่อมต่อไปป์ไลน์/อุปกรณ์ที่ทดสอบ ระดับการป้องกันทั่วไป ได้แก่ IP65 (กันฝุ่นและกันน้ำ) และ IP67 (แช่ฝุ่นและกันน้ำ) ประเภทการเชื่อมต่อรวมถึง M20*1.5 เธรด (มาตรฐาน), เธรด G1/4 (Imperial) ฯลฯ
3 วัสดุกำหนดผลการวัด
ไดอะแฟรมตรวจจับแรงดัน: สัมผัสโดยตรงกับสื่อมันเป็นปัจจัยสำคัญในการเลือกวัสดุ
·สแตนเลส 316L: ทนต่อการกัดกร่อนที่มีความแข็งแรงสูงเหมาะสำหรับสถานการณ์ส่วนใหญ่เช่นน้ำน้ำมันและก๊าซทั่วไปและให้คุณค่าที่ดีสำหรับเงิน
·โลหะผสม C: ทนต่อสารกัดกร่อนที่แข็งแกร่ง (เช่นกรดไฮโดรคลอริกและกรดซัลฟิวริก) เหมาะสำหรับสภาพแวดล้อมที่รุนแรงในอุตสาหกรรมเช่นสารเคมีและโลหะวิทยา
·แผ่นแทนทาลัม: ทนต่อกรดที่แข็งแรง (โดยเฉพาะกรดไฮโดรฟลูออริก) โดยมีค่าใช้จ่ายสูงและใช้ในสถานการณ์พิเศษเท่านั้น
·เซรามิกส์: ทนต่อกรดและอัลคาลิสโดยไม่มีกระแสไฟฟ้าคงที่เหมาะสำหรับการใช้งานระดับสุขอนามัยเช่นอาหารและยา (หลีกเลี่ยงการปนเปื้อนของโลหะ)
วัสดุกรณี
ส่วนใหญ่ทำจากโลหะผสมอลูมิเนียมแบบหล่อ (ด้วยการเคลือบผงพื้นผิว, น้ำหนักเบา, ต้นทุนต่ำ) หรือสแตนเลส (ทนต่อการกัดกร่อน, อุณหภูมิสูง, เหมาะสำหรับสภาพแวดล้อมกลางแจ้งและชื้น)
วัสดุปิดผนึก
วัสดุที่ใช้กันทั่วไป ได้แก่ ยางไนไตรล์ (ทนต่อน้ำมันเหมาะสำหรับอุณหภูมิปกติ) ยางฟลูออรีน (ทนต่ออุณหภูมิสูงและต่ำทนต่อการกัดกร่อนที่แข็งแกร่งเหมาะสำหรับสภาวะที่รุนแรง) และยางซิลิโคน (เกรดอาหารเหมาะสำหรับสถานการณ์สุขอนามัย)
4 วิธีเลือกเครื่องส่งสัญญาณที่เหมาะสม: 3 เคล็ดลับสำคัญ
·มุ่งเน้นไปที่ปานกลางก่อน: สำหรับสื่อการกัดกร่อนตัวเลือกที่ จำกัด ได้แก่ อัลลอย hastelloy, ไดอะแฟรมเซรามิกและสำหรับการประยุกต์ใช้สุขาภิบาลเซรามิกและซีลยางซิลิโคนถูกเลือก
·มุ่งเน้นไปที่สภาพการทำงานที่สอง: สำหรับสภาพแวดล้อมที่อุณหภูมิสูงปลอกสแตนเลสและการปิดผนึกยางฟลูออรีนจะถูกเลือก ในพื้นที่ จำกัด ความยาวของเครื่องส่งสัญญาณ (โดยปกติ≤ 100 มม.) ได้รับการยืนยัน
·ในที่สุดให้พิจารณาข้อกำหนด: ข้อกำหนดความแม่นยำสำหรับเซ็นเซอร์การแพร่กระจาย 0.25 เกรด นอกจากนี้จำเป็นต้องมีการสื่อสารระยะไกลและควรเลือกเอาต์พุต RS485
สรุป:
แม้ว่าเครื่องส่งสัญญาณแรงดันขนาดกะทัดรัดมีขนาดเล็ก แต่การเลือกแบบจำลองที่เหมาะสมโครงสร้างและวัสดุเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่ามีบทบาทสำคัญในการวัดอุตสาหกรรม หากคุณมีข้อสงสัยเฉพาะเกี่ยวกับการเลือกตามสภาพการทำงานโปรดอย่าลังเลที่จะแสดงความคิดเห็นในพื้นที่สนทนาสำหรับการสนทนาเพิ่มเติม!
