คุณมีความเข้าใจที่ชัดเจนเกี่ยวกับเครื่องวัดอุณหภูมิสัมผัสทางไฟฟ้า bimetal หรือไม่?

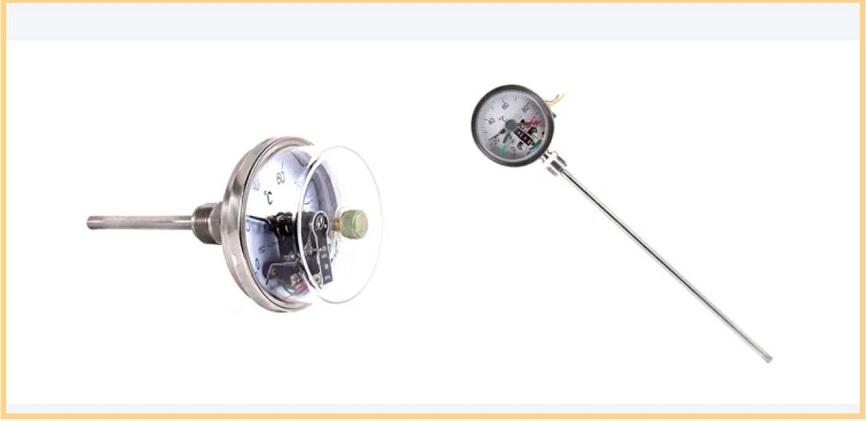

เครื่องวัดอุณหภูมิสัมผัส Bimetal

ที่ เทอร์โมมิเตอร์สัมผัสทางไฟฟ้า Bimetallic เป็นเครื่องมืออุตสาหกรรมที่รวมการวัดอุณหภูมิและฟังก์ชั่นการควบคุมอัตโนมัติความแตกต่างที่ใหญ่ที่สุดระหว่างมันกับเทอร์โมมิเตอร์สามัญคือนอกเหนือจากการระบุอุณหภูมิแล้วยังสามารถควบคุมวงจรได้โดยอัตโนมัติ

1. จะอ่านหมายเลขรุ่นได้อย่างไร? พารามิเตอร์คีย์ทั้งหมดมีอยู่ในรหัส
ที่ model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

·คำนำหน้า (WSSX): แสดงให้เห็นอย่างชัดเจนว่าประเภทผลิตภัณฑ์เป็นเครื่องวัดอุณหภูมิสัมผัสทางไฟฟ้า bimetallic

·ตัวเลขแรก (4): แสดงถึงวิธีการติดตั้ง 1 - ประเภทเรเดียล (หน้าปัดตั้งฉากกับก้านแทรก), 2 - ประเภทตามแนวแกน (หน้าปัดขนานกับก้านแทรก), 3 - ประเภทสากล (หน้าปัดสามารถหมุน 360 °), 4 - ประเภทการติดตั้งหน้าแปลน, 5 - ประเภทการติดตั้งเกลียว

·หลักที่สอง (1): ระบุเส้นผ่านศูนย์กลางของหน้าปัด ตัวเลือกคือ 1-60 มม., 2-100 มม., 3-150 มม., 4-200 มม. ยิ่งเส้นผ่านศูนย์กลางมีขนาดใหญ่เท่าใดการอ่านก็จะเหมาะสำหรับการสังเกตทางไกล

·หลักที่สาม (1): ระบุระดับความแม่นยำ 1 - 1.0 ระดับ, 2 - 1.5 ระดับ ยิ่งระดับความแม่นยำลดลงเท่าใดข้อผิดพลาดการวัดก็จะน้อยลง (ตัวอย่างเช่นระดับ 1.0 หมายถึงข้อผิดพลาดไม่เกิน± 1% ของช่วง)

·รหัสเพิ่มเติม: ตัวอย่างเช่น "P" ระบุด้วยท่อป้องกัน "M" ระบุด้วยโครงสร้างกันน้ำ ตัวเลือกสามารถทำได้ตามสภาพแวดล้อมการใช้งาน

2 ส่วนประกอบหลักสามตัวกำหนดประสิทธิภาพ
ที่ core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

·องค์ประกอบเทอร์โมเมทริก (แกนตรวจจับอุณหภูมิ): มันทำโดยการม้วนแผ่นโลหะสองแผ่นที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่แตกต่างกัน (เช่นทองเหลืองและอัลลอยอิริเดียม) เมื่ออุณหภูมิเปลี่ยนแปลงแผ่น bimetallic โค้งงอเนื่องจากความแตกต่างในการขยายตัวทำให้ตัวชี้หมุนและบรรลุอุณหภูมิ

·อุปกรณ์สัมผัสไฟฟ้า (ส่วนประกอบสำคัญสำหรับการควบคุมอุณหภูมิ): ประกอบด้วยผู้ติดต่อคงที่และผู้ติดต่อที่เคลื่อนย้ายได้ ผู้ติดต่อที่เคลื่อนย้ายได้เคลื่อนที่ไปพร้อมกับตัวชี้ เมื่ออุณหภูมิถึงค่าที่ตั้งไว้ล่วงหน้าผู้ติดต่อทั้งสองจะทำการติดต่อ/ตัดการเชื่อมต่อทำให้เกิดสัญญาณเตือนภายนอกหรือวงจรควบคุม (เช่นเริ่มพัดลมปิดเครื่องทำความร้อน)

·ส่วนประกอบหัวและการติดตั้ง: ที่ head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, การเลือกวัสดุ: ที่ materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 ขั้นตอนในการเลือกผลิตภัณฑ์ที่เหมาะสม

·ช่วงการวัด: เลือกตามช่วงอุณหภูมิที่จะวัด ขอแนะนำให้การวัดจริงอยู่ภายในช่วง 1/3 ถึง 2/3 ของช่วง (ตัวอย่างเช่นหากวัด 0 - 100 ℃การเลือกช่วง 0 - 150 ℃จะให้ผลลัพธ์ที่แม่นยำยิ่งขึ้น)

·พิจารณาสภาพแวดล้อม: สำหรับสภาพแวดล้อมที่ชื้น/กัดกร่อนให้เลือกหน้าปัดสแตนเลสด้วยท่อป้องกัน 316L; สำหรับสถานการณ์การสั่นสะเทือนให้เลือกรุ่นที่มีโครงสร้างกันกระแทก

·การติดตั้ง: สำหรับการวัดอุณหภูมิท่อให้ใช้การติดตั้งแบบเกลียวหรือหน้าแปลน สำหรับการวัดอุณหภูมิของอุปกรณ์เลือกประเภทเรเดียลหรือสากล

สรุป:
แม้ว่าโครงสร้างของเทอร์โมมิเตอร์สัมผัสทางไฟฟ้า bimetallic ไม่ซับซ้อน แต่การเลือกแบบจำลองและวัสดุที่เหมาะสมมีผลโดยตรงต่อความแม่นยำในการวัดและความปลอดภัยของอุปกรณ์ เราหวังว่าบทความนี้จะช่วยให้คุณเข้าใจความรู้หลักอย่างรวดเร็วและหลีกเลี่ยงข้อผิดพลาดในการเลือก คุณเคยพบปัญหาใด ๆ ในการใช้งานของคุณหรือไม่? ยินดีต้อนรับสู่การฝากข้อความไว้ในส่วนข้อเสนอแนะ ~
