คู่มือหลักสำหรับแบบจำลองโครงสร้างและวัสดุของมาตรวัดความดันสัมผัสโฟโตอิเล็กทริก

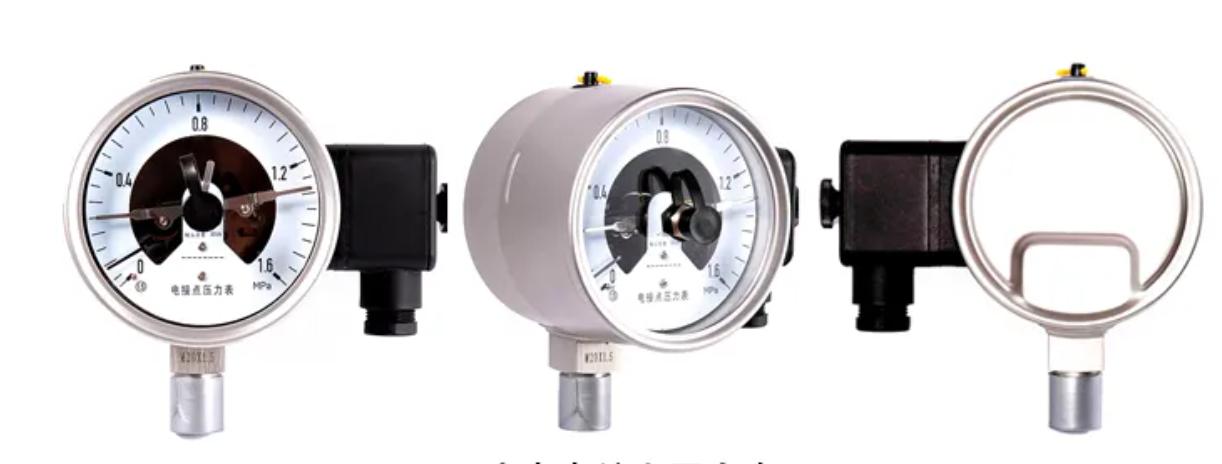

มาตรวัดแรงดันสัมผัสโฟโตอิเล็กทริก

หน้าสัมผัสโฟโตอิเล็กทริก มาตรวัดความดัน เป็นเครื่องมืออัจฉริยะที่รวมการวัดความดันการแสดงผลและการควบคุมอัตโนมัติ มันตรวจจับค่าความดันผ่านเทคโนโลยีการตรวจจับโฟโตอิเล็กทริกที่ไม่ได้สัมผัสและสามารถส่งสัญญาณสวิตช์เมื่อความดันถึงขีด จำกัด บนหรือล่างที่ตั้งไว้ล่วงหน้าซึ่งจะควบคุมการเริ่มต้นหรือหยุดอุปกรณ์ภายนอก (เช่นปั๊มน้ำมอเตอร์สัญญาณเตือนภัย ฯลฯ )

คุณสามารถพิจารณาว่าเป็นสวิตช์ความดันที่ "ฉลาด" และ "ปลอดภัย" ซึ่งติดตั้งหน้าปัดตัวชี้ที่ใช้งานง่าย
ในการควบคุมระบบอัตโนมัติอุตสาหกรรมความแม่นยำของการตรวจสอบความดันและการเตือนภัยส่งผลโดยตรงต่อความปลอดภัยและประสิทธิภาพการผลิต มาตรวัดความดันสัมผัสโฟโตอิเล็กทริกเป็นเครื่องมือสำคัญที่มีทั้งฟังก์ชั่นการวัดและการควบคุมการเลือกแบบจำลองการออกแบบโครงสร้างและคุณสมบัติของวัสดุมักจะเป็นแกนหลักของกระบวนการเลือก วันนี้เราจะแนะนำให้คุณแยกชิ้นส่วนหลักสามมิติเหล่านี้และช่วยให้คุณเข้าใจประเด็นสำคัญของการเลือกได้อย่างรวดเร็ว

1， รุ่นทั่วไปของเกจวัดความดันสัมผัสโฟโตอิเล็กทริก
·ซีรี่ส์ YXC: ประเภทพื้นฐานของโฟโตอิเล็กทริกความดันความดันสัมผัสเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมทั่วไป
·ซีรี่ส์ YXG: ประเภทความแม่นยำสูงพร้อมความแม่นยำในการวัดสูงถึง 0.5 เกรด
·ซีรี่ส์ YXK: ประเภทกันระเบิดเหมาะสำหรับสภาพแวดล้อมที่ติดไฟได้และระเบิด
·ซีรี่ส์ YXW: ประเภทสุขาภิบาล ออกแบบมาโดยเฉพาะสำหรับอุตสาหกรรมอาหารและยา
·ซีรี่ส์ YXF: ประเภทที่ทนต่อการกัดกร่อนเหมาะสำหรับสื่อที่มีการกัดกร่อนสูง

2, โครงสร้าง: สามองค์ประกอบหลักกำหนดประสิทธิภาพของเครื่องมือ
โครงสร้างของมาตรวัดความดันสัมผัสโฟโตอิเล็กทริกได้รับการออกแบบรอบ ๆ แต่ละองค์ประกอบมีความรับผิดชอบที่ชัดเจน:

·กลไกการวัด: องค์ประกอบหลักคือหลอด Bourdon เมื่อตัวกลางที่วัดได้เข้าสู่หลอดร่างกายหลอดจะผ่านการเสียรูปเนื่องจากความดันและการเสียรูปนี้จะถูกส่งผ่านแกนเชื่อมต่อเพื่อหมุนตัวชี้ดังนั้นจึงสามารถแสดงผลเชิงกลของค่าความดัน

·กลไกการแปลงโฟโตอิเล็กทริก: ประกอบด้วยแผ่นแรเงาแหล่งกำเนิดแสงและเซ็นเซอร์โฟโตอิเล็กทริก เมื่อตัวชี้ (หรือแผ่นแรเงาที่เชื่อมโยงกับตัวชี้) หมุนไปที่ตำแหน่งขีด จำกัด บนหรือล่างที่ตั้งไว้ล่วงหน้าบล็อกแผ่นแรเงาหรือดำเนินการแหล่งกำเนิดแสงทำให้เกิดเซ็นเซอร์โฟโตอิเล็กทริกเพื่อส่งสัญญาณสวิตช์

·กล่องเปลือกและทางแยก: เชลล์ปกป้องส่วนประกอบภายในในขณะที่กล่องเชื่อมต่อถูกใช้เพื่อเชื่อมต่อวงจรควบคุม บางรุ่นอาจรวมถึงรูกระจายความร้อนหรือโครงสร้างการปิดผนึกซึ่งเหมาะสำหรับสภาพแวดล้อมที่แตกต่างกัน

3, วัสดุ: การปรับให้เข้ากับสภาพการทำงานเป็นกุญแจสำคัญ
การเลือกวัสดุควรอยู่บนพื้นฐานของสื่อที่จะวัด (เช่นของเหลวที่มีการกัดกร่อน, ก๊าซอุณหภูมิสูง) และสิ่งแวดล้อม (เช่นความชื้น, ฝุ่น) วัสดุองค์ประกอบหลักมีดังนี้

·หลอด Bourdon:

สื่อทั่วไป (น้ำอากาศ): โลหะผสมทองแดง (ทองเหลือง H62), ต้นทุนต่ำและความเหนียวดี;

สื่อกัดกร่อน (สารละลายกรดและอัลคาไล): สแตนเลส 316L มีความต้านทานการกัดกร่อนที่แข็งแกร่ง

สื่ออุณหภูมิสูง (> 150 ℃): Hastelloy Alloy ทนต่ออุณหภูมิสูงและคืบคลาน

·กรณี:

สภาพแวดล้อมปกติ: พลาสติกวิศวกรรม ABS, น้ำหนักเบาและฉนวน;

สภาพแวดล้อมที่รุนแรง (กลางแจ้ง, โซนเคมี): 304 สแตนเลส, กันสนิม, ทนต่อแรงกระแทก

·การเชื่อมต่อ:

สอดคล้องกับการออกแบบท่อฤดูใบไม้ผลิเพื่อป้องกันการกัดกร่อนที่เกิดจากโลหะต่าง ๆ ในสื่อที่สัมผัสกับสแตนเลส 304 และทองเหลืองมักใช้

·ชิ้นส่วนปิดผนึก:

ยางไนไตรล์: ทนต่อน้ำมันและน้ำโดยมีช่วงอุณหภูมิ -40 ถึง 120 องศาเซลเซียส

ยางฟลูออรีน: เหมาะสำหรับสื่อที่มีการกัดกร่อนและอุณหภูมิสูงที่มีช่วงอุณหภูมิ -20 ถึง 120 องศาเซลเซียส

สรุป:
ในการเลือกมาตรวัดความดันสัมผัสโฟโตอิเล็กทริกที่เหมาะสมกุญแจสำคัญอยู่ใน "การทำความเข้าใจแบบจำลองเพื่อกำหนดข้อกำหนดการจับโครงสร้างและประสิทธิภาพและการเลือกวัสดุที่เหมาะสมสำหรับเงื่อนไขการใช้งานเฉพาะ"

นอกจากนี้เรายังจะแบ่งปันเทคนิคการติดตั้งการสอบเทียบและเทคนิคการใช้งานจริงของเครื่องมือ หากคุณมีคำแนะนำหรือคำถามเพิ่มเติมโปรดติดต่อเราได้ตลอดเวลา! "
