เกจวัดระดับแผ่นแม่เหล็กทำงานอย่างไร บทความจะอธิบายให้คุณชัดเจน!

ในระบบการผลิตทางอุตสาหกรรมอันกว้างใหญ่ การวัดระดับของเหลวเปรียบเสมือน "ตาที่ชาญฉลาด" ที่แม่นยำ ซึ่งมีบทบาทสำคัญในการรับประกันการดำเนินงานของกระบวนการผลิตที่มีเสถียรภาพและมีประสิทธิภาพ ตั้งแต่ถังเก็บขนาดใหญ่ในอุตสาหกรรมปิโตรเคมี จนถึงถังน้ำสำหรับหม้อต้มในภาคพลังงาน และถังผลิตในอุตสาหกรรมอาหารและเครื่องดื่ม การตรวจจับระดับของเหลวอย่างแม่นยำมีความสำคัญอย่างยิ่ง และเกจวัดระดับแผ่นแม่เหล็กซึ่งมีหลักการทำงานที่เป็นเอกลักษณ์และข้อได้เปรียบด้านประสิทธิภาพที่โดดเด่น ได้กลายเป็นเครื่องมือวัดระดับของเหลวที่เชื่อถือได้ในสาขาอุตสาหกรรมหลายแห่ง

I. หลักการทำงาน: การผสมผสานอันชาญฉลาดของการลอยตัวและแม่เหล็ก

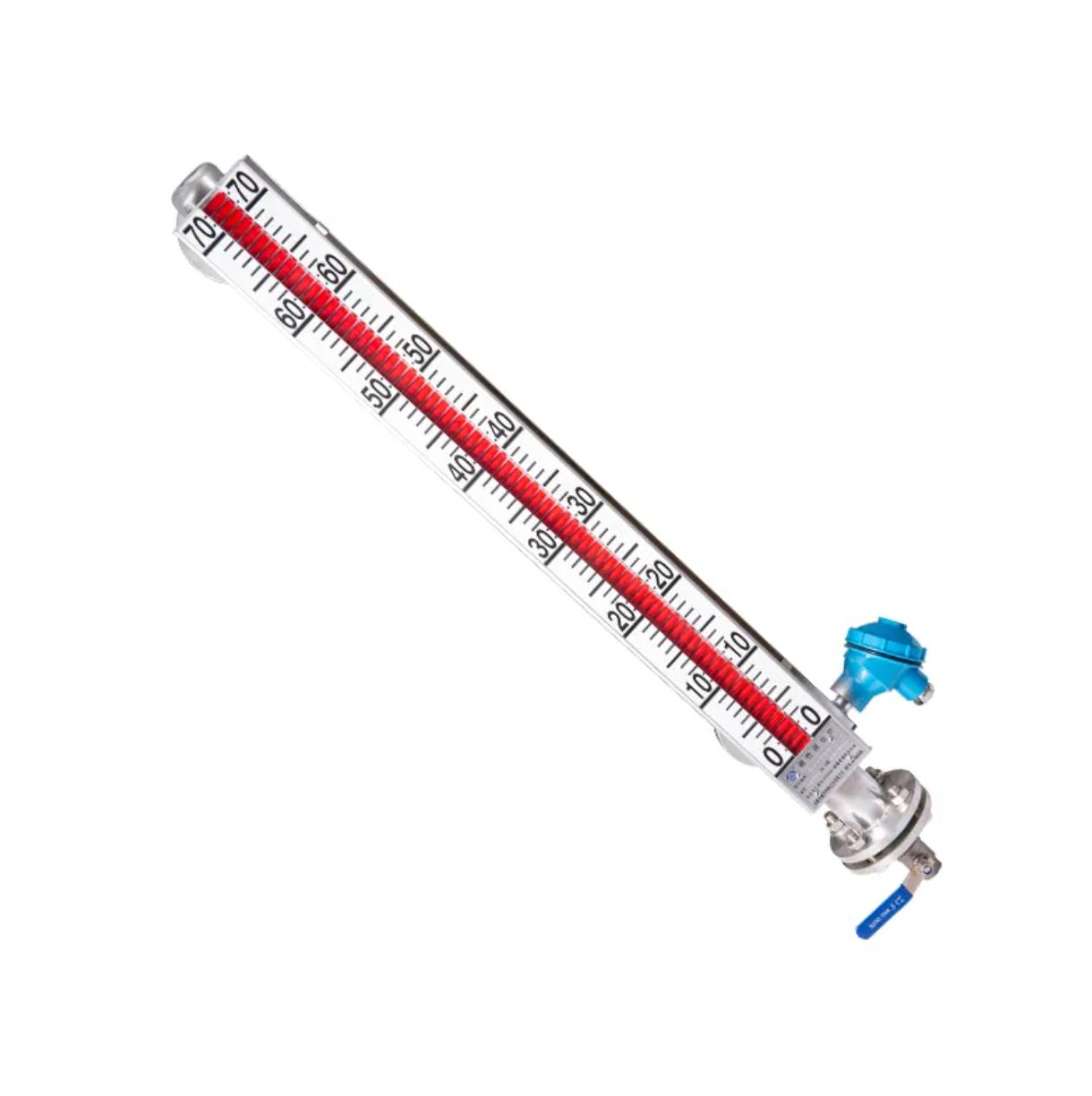

การออกแบบเกจวัดระดับแผ่นแม่เหล็กได้รับแรงบันดาลใจจากหลักการลอยตัวและปฏิกิริยาของแม่เหล็ก โดยส่วนใหญ่ประกอบด้วยท่อหลักที่เชื่อมต่อกับภาชนะที่วัดได้ ลูกลอยแม่เหล็กที่มีแม่เหล็กถาวรอยู่ภายใน และแผงจอแสดงผลภายนอก (ประกอบด้วยคอลัมน์พลิกแม่เหล็กสองสีสีแดงและสีขาว) เมื่อระดับของเหลวในภาชนะที่วัดการเปลี่ยนแปลง แม่เหล็กลอยภายในท่อหลักจะเลื่อนขึ้นและลงพร้อมกันเนื่องจากเอฟเฟกต์การลอยตัว นอกจากนี้ เหล็กแม่เหล็กถาวรภายในทุ่นยังขับเคลื่อนคอลัมน์พลิกแม่เหล็กบนแผงจอแสดงผลภายนอกให้หมุน 180 องศาผ่านเอฟเฟกต์การเชื่อมต่อแม่เหล็ก เมื่อระดับของเหลวเพิ่มขึ้น คอลัมน์พลิกจะเปลี่ยนจากสีขาวเป็นสีแดง เมื่อระดับของเหลวลดลง คอลัมน์พลิกจะเปลี่ยนกลับจากสีแดงเป็นสีขาว ด้วยการเปลี่ยนสีของคอลัมน์พลิก ผู้คนสามารถอ่านความสูงของระดับของเหลวได้อย่างสังหรณ์ใจและชัดเจน ทำให้สามารถตรวจดูระดับของเหลวได้ด้วยสายตา วิธีการวัดแบบไม่สัมผัสนี้ไม่เพียงแต่หลีกเลี่ยงข้อผิดพลาดที่เกิดจากแรงเสียดทานทางกลแบบดั้งเดิมเท่านั้น เครื่องวัดระดับของเหลว แต่ยังรับประกันความปลอดภัยและความน่าเชื่อถือของกระบวนการตรวจวัดอีกด้วย แม้ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ก็สามารถทำงานได้อย่างเสถียร

ครั้งที่สอง ข้อดีของผลิตภัณฑ์: ตรงตามข้อกำหนดทางอุตสาหกรรมอย่างสมบูรณ์
จอแสดงผลที่ใช้งานง่ายและชัดเจน
แผงแสดงผลของมาตรวัดระดับแผ่นแม่เหล็กได้รับการออกแบบมาอย่างมีเอกลักษณ์ เครื่องหมายสเกลและตัวเลขมีความหนาขึ้น ช่วยเพิ่มทัศนวิสัยและมุมมองการมองเห็นได้อย่างมาก ไม่ว่าจะอยู่ในถังเก็บกลางแจ้งที่มีแสงจ้าหรือในโรงปฏิบัติงานการผลิตในร่มที่มีแสงสลัว ผู้ปฏิบัติงานสามารถอ่านข้อมูลระดับของเหลวได้อย่างง่ายดายและรวดเร็ว การออกแบบคอลัมน์พลิกสองสีดูสะดุดตายิ่งขึ้น โดยสามารถแยกแยะได้อย่างชัดเจนในสภาพแสงแวดล้อมต่างๆ ทำให้สะดวกอย่างยิ่งสำหรับการตรวจสอบระดับของเหลวในระหว่างกระบวนการผลิต

สะดวกสำหรับการติดตั้งและบำรุงรักษา

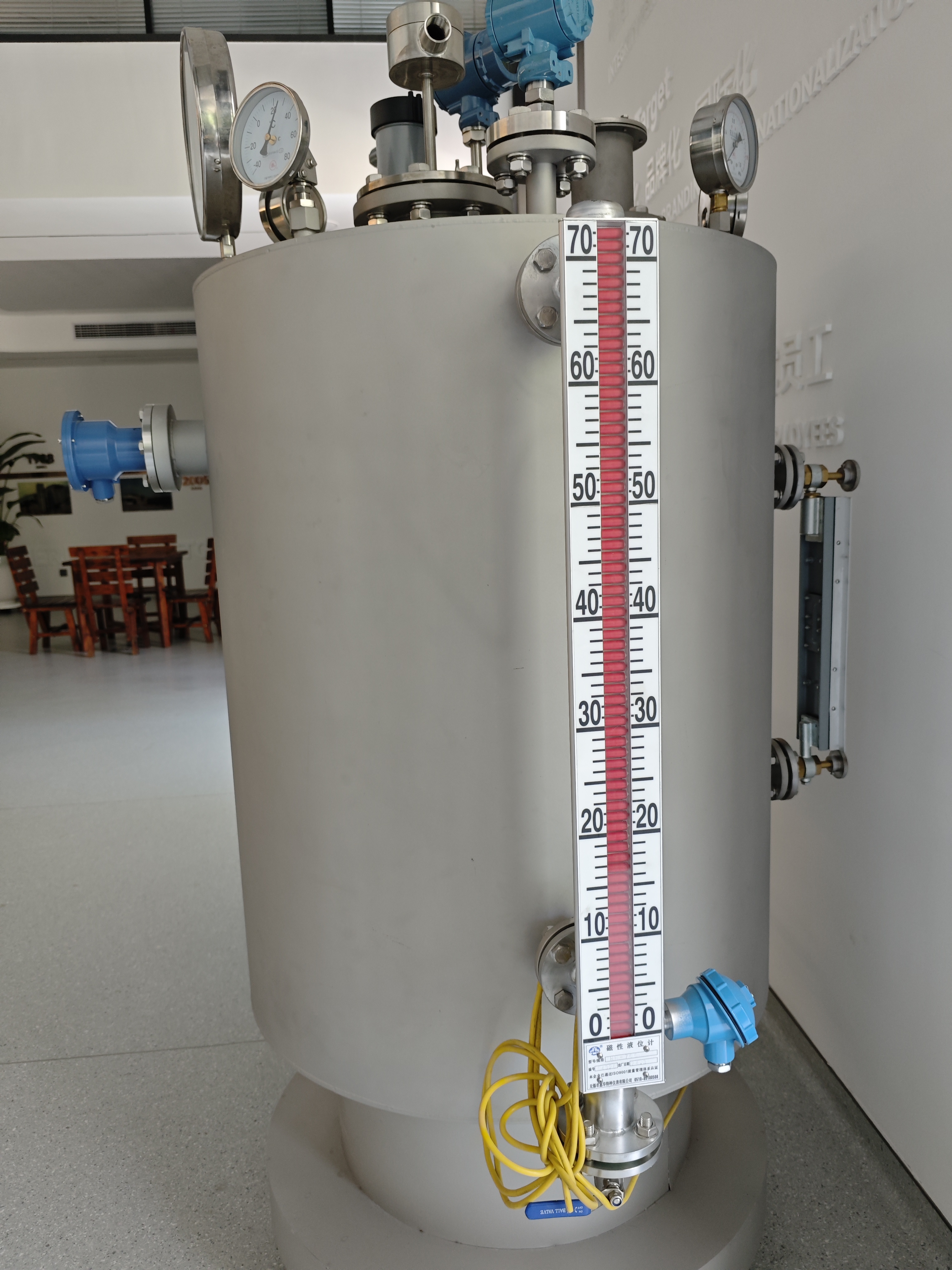

มีการนำการออกแบบโมดูลาร์มาใช้ โดยมีโครงสร้างหลักที่เรียบง่าย ส่วนประกอบหลัก ได้แก่ ท่อหลัก ลูกลอย แผงแสดงผล และหน้าแปลนเชื่อมต่อ ไม่มีส่วนที่เคลื่อนไหวซับซ้อน วิธีการติดตั้งมีความยืดหยุ่นและหลากหลาย ชนิดติดตั้งด้านข้างเหมาะสำหรับภาชนะแนวตั้งขนาดใหญ่ เช่น ถังเก็บน้ำมัน ถังเก็บน้ำดับเพลิง แบบติดตั้งด้านบนใช้สำหรับถังทรงกลม ถังแนวนอน ฯลฯ โดยจำกัดการเปิดด้านบน นอกจากนี้เกจวัดระดับของเหลวยังติดตั้งวาล์วหยุดอีกด้วย เมื่อจำเป็นต้องทำความสะอาด บำรุงรักษา หรือเปลี่ยนส่วนประกอบในภายหลัง สามารถทำงานได้โดยไม่ต้องหยุดเครื่องจักร ลดต้นทุนและเวลาในการบำรุงรักษาอย่างมีประสิทธิภาพ และปรับปรุงประสิทธิภาพการผลิต

การใช้งานที่แพร่หลาย
มีคุณสมบัติต้านทานแรงดันและอุณหภูมิได้ดีเยี่ยม ขีดจำกัดสูงสุดของแรงดันใช้งานสามารถเข้าถึง 1.0 MPa และช่วงอุณหภูมิในการทำงานครอบคลุม -20°C ถึง 200°C สามารถปรับให้เข้ากับสภาพการทำงานที่รุนแรง เช่น ไอน้ำอุณหภูมิสูงและก๊าซเหลวอุณหภูมิต่ำ สำหรับตัวกลางที่มีความหนืดหรือแข็งตัวได้ง่าย คุณสามารถเลือกเลือกใช้แจ็คเก็ตไอน้ำหรืออุปกรณ์ทำความร้อนไฟฟ้าได้ เพื่อให้มั่นใจถึงความลื่นไหลของตัวกลางในระหว่างกระบวนการตรวจวัด และรับประกันความแม่นยำในการวัด นอกจากนี้ ยังทำงานได้ดีเป็นพิเศษในแง่ของความสามารถในการป้องกันการกัดกร่อนและป้องกันการระเบิด มีเกจวัดระดับของเหลวชนิดบุด้านในและพลาสติกที่ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนรุนแรง สามารถทนต่อตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรง เช่น กรดไฮโดรฟลูออริกและกรดซัลฟิวริกเข้มข้น ในเวลาเดียวกัน ยังได้รับการรับรองสองรายการสำหรับประเภททนไฟ (Exd IIC T6 Gb) และประเภทที่ปลอดภัยจากภายใน (Ex ia IIC T6 Ga) โดยมีระดับการป้องกัน IP66/IP67 สามารถนำไปใช้อย่างปลอดภัยในการจัดเก็บและขนส่งน้ำมันและก๊าซ รวมถึงสถานที่ทางเภสัชกรรมและสถานที่ไวไฟและวัตถุระเบิดอื่นๆ

ความแม่นยำและความน่าเชื่อถือสูง:
ด้วยโครงสร้างที่มั่นคงและหลักการวัดขั้นสูง เกจวัดระดับแผ่นแม่เหล็กจึงมีความแม่นยำในการวัดสูงและสามารถควบคุมข้อผิดพลาดได้ภายในช่วงเล็กๆ ในระหว่างการใช้งานระยะยาว จะไม่ได้รับผลกระทบจากการรบกวนภายนอกได้ง่าย และสามารถรักษาประสิทธิภาพที่เชื่อถือได้อยู่เสมอ โดยให้ข้อมูลระดับของเหลวที่แม่นยำสำหรับการผลิตทางอุตสาหกรรม และหลีกเลี่ยงความล้มเหลวของอุปกรณ์และอุบัติเหตุในการผลิตที่เกิดจากระดับของเหลวที่ผิดปกติได้อย่างมีประสิทธิภาพ

III. ขอบเขตการใช้งาน: อำนวยความสะดวกในการพัฒนาอุตสาหกรรมต่างๆ
อุตสาหกรรมปิโตรเลียมและเคมีภัณฑ์
ในระหว่างกระบวนการกลั่นปิโตรเลียมและการผลิตสารเคมี การตรวจสอบระดับของเหลวในถังเก็บและถังปฏิกิริยาต่างๆ มีความสำคัญอย่างยิ่ง เกจวัดระดับแผ่นแม่เหล็กสามารถแสดงความสูงของระดับของเหลวของน้ำมันดิบ ผลิตภัณฑ์น้ำมันสำเร็จรูป และวัตถุดิบเคมีได้แบบเรียลไทม์ เมื่อใช้ร่วมกับสวิตช์แม่เหล็ก พวกเขาสามารถบรรลุฟังก์ชันการแจ้งเตือนระดับของเหลวสูงและต่ำ ได้อย่างมีประสิทธิภาพในการป้องกันเหตุการณ์ต่างๆ เช่น ถังล้นหรือการเทของเหลว ตัวอย่างเช่น ในพื้นที่ถังเก็บน้ำมันของโรงกลั่นน้ำมันขนาดใหญ่ การใช้เกจวัดระดับแผ่นแม่เหล็กร่วมกับระบบควบคุมอัตโนมัติ ทำให้สามารถตรวจสอบระยะไกลและการเติมของเหลวอัตโนมัติได้ ซึ่งช่วยเพิ่มความปลอดภัยในการผลิตและประสิทธิภาพการจัดการได้อย่างมาก

อุตสาหกรรมไฟฟ้า
ระดับน้ำในถังเก็บน้ำในหม้อต้มน้ำเป็นตัวบ่งชี้สำคัญสำหรับการทำงานอย่างปลอดภัยของโรงไฟฟ้า เกจวัดระดับแผ่นแม่เหล็กที่มีการออกแบบให้ทนทานต่ออุณหภูมิสูงและมาตรการหุ้มฉนวนด้วยแจ็คเก็ตไอน้ำ สามารถวัดระดับน้ำที่อุณหภูมิสูงกว่า 200°C ได้อย่างแม่นยำ นอกจากนี้ยังสามารถตรวจจับและป้องกันอุบัติเหตุการเผาไหม้ที่แห้งของหม้อไอน้ำหรืออุบัติเหตุน้ำล้นที่เกิดจากระดับน้ำผิดพลาด หลังจากใช้เกจวัดระดับแผ่นแม่เหล็กขั้นสูงในโรงไฟฟ้าพลังความร้อนบางแห่ง ข้อผิดพลาดในการวัดระดับน้ำก็ลดลงอย่างมีนัยสำคัญ ความเสถียรในการปฏิบัติงานได้รับการปรับปรุงอย่างมาก และรับประกันการจ่ายไฟฟ้าที่ต่อเนื่องและมีเสถียรภาพ

อุตสาหกรรมอาหารและเครื่องดื่ม
ในสภาพแวดล้อมการผลิตที่ถูกสุขลักษณะ ข้อกำหนดด้านสุขอนามัยสำหรับอุปกรณ์ตรวจวัดระดับของเหลวนั้นสูงมาก เกจวัดระดับแผ่นแม่เหล็กชนิดพลาสติกใช้ตัวถังวัสดุของ FDA และวงแหวนซีลเกรดอาหาร และโครงสร้างที่ปิดสนิทช่วยป้องกันการเจริญเติบโตของแบคทีเรียได้อย่างมีประสิทธิภาพ มีการใช้กันอย่างแพร่หลายในการตรวจสอบระดับของเหลวในอุปกรณ์ เช่น ถังหมักเบียร์และถังเก็บผลิตภัณฑ์นม เพื่อให้มั่นใจในความปลอดภัยด้านสุขอนามัยและความเสถียรของคุณภาพของกระบวนการผลิตอาหารและเครื่องดื่ม

IV ตำแหน่งการติดตั้งและข้อกำหนดด้านสิ่งแวดล้อม
การควบคุมแนวตั้ง: ตัวเกจวัดระดับของเหลวจะต้องตั้งฉากกับพื้นโดยสมบูรณ์ โดยมีข้อผิดพลาดของมุมเอียง ≤ 2° ขอแนะนำให้ปรับเทียบโดยใช้เกจวัดระดับ เมื่อติดตั้ง ขอแนะนำให้จองพื้นที่ ≥ 100 มม. ที่ด้านล่างของตัวเครื่อง และระยะขอบ ≥ 50 มม. ที่ด้านบน เพื่อหลีกเลี่ยงอิทธิพลของการขยายตัวและการหดตัวจากความร้อน
หลีกเลี่ยงแหล่งสัญญาณรบกวน: ห้ามติดตั้งในสนามแม่เหล็กแรงสูง (ภายในระยะ 30 เมตรของมอเตอร์ขนาดใหญ่) พื้นที่ที่มีการสั่นสะเทือนอย่างรุนแรง (ความเข้มของการสั่นสะเทือน > 5 มม./วินาที) หรือพื้นที่ที่มีแหล่งกำเนิดรังสีอุณหภูมิสูง (>60°C) สิ่งนี้อาจนำไปสู่ความล้มเหลวของข้อต่อแม่เหล็กหรือความเสียหายทางกล
ความเข้ากันได้ของสื่อ: วัสดุของตัวเครื่อง (เช่น 304SS/316L) จะต้องทนต่อการกัดกร่อนของสื่อ และพื้นผิวการปิดผนึกของหน้าแปลนควรใช้ปะเก็น PTFE สำหรับสื่อที่มีปริมาณคลอไรด์มากเกินไป ควรเลือกวัสดุสแตนเลสแบบสองเฟส

หลีกเลี่ยงแหล่งสัญญาณรบกวน: ห้ามติดตั้งในสนามแม่เหล็กแรงสูง (ภายในระยะ 30 เมตรของมอเตอร์ขนาดใหญ่) พื้นที่ที่มีการสั่นสะเทือนอย่างรุนแรง (ความเข้มของการสั่นสะเทือน > 5 มม./วินาที) หรือพื้นที่ที่มีแหล่งกำเนิดรังสีอุณหภูมิสูง (>60°C) สิ่งนี้อาจนำไปสู่ความล้มเหลวของข้อต่อแม่เหล็กหรือความเสียหายทางกล
ความเข้ากันได้ของสื่อ: วัสดุของตัวเครื่อง (เช่น 304SS/316L) จะต้องทนต่อการกัดกร่อนของสื่อ และพื้นผิวการปิดผนึกของหน้าแปลนควรใช้ปะเก็น PTFE สำหรับสื่อที่มีปริมาณคลอไรด์มากเกินไป ควรเลือกวัสดุสแตนเลสแบบสองเฟส
