คุณรู้จักอุปกรณ์อุตสาหกรรมรุ่น เกจวัดแรงดัน โครงสร้าง และวัสดุกันกระแทกหรือไม่ ?

เกจวัดแรงดันกันกระแทก

ในสภาพแวดล้อมที่ซับซ้อนของการผลิตทางอุตสาหกรรม ความเสถียรของการวัดความดันส่งผลโดยตรงต่อความปลอดภัยของอุปกรณ์และประสิทธิภาพการผลิต ธรรมดา เกจวัดความดัน มีแนวโน้มที่จะทำให้ตัวชี้สั่น อ่านค่าไม่ถูกต้อง และแม้แต่สร้างความเสียหายต่อกลไกในสภาพแวดล้อมที่มีการสั่นสะเทือนหรือพัลส์ ในทางตรงกันข้าม เกจวัดแรงดันทนแรงกระแทกที่มีการออกแบบเฉพาะตัว ได้กลายเป็นอุปกรณ์ "ต้องมี" ในสภาวะการสั่นสะเทือน บทความนี้จะทำการวิเคราะห์เชิงลึกจากสามมิติ: แบบจำลอง โครงสร้าง และวัสดุ เพื่อช่วยคุณในการเลือกและการใช้งานที่แม่นยำ

รุ่น

แบบจำลองของเกจวัดแรงดันกันกระแทกมักจะมีข้อมูลหลัก เช่น ช่วงการวัด รูปแบบโครงสร้าง และวิธีการติดตั้ง ยกตัวอย่างซีรีส์ YN กระแสหลัก:

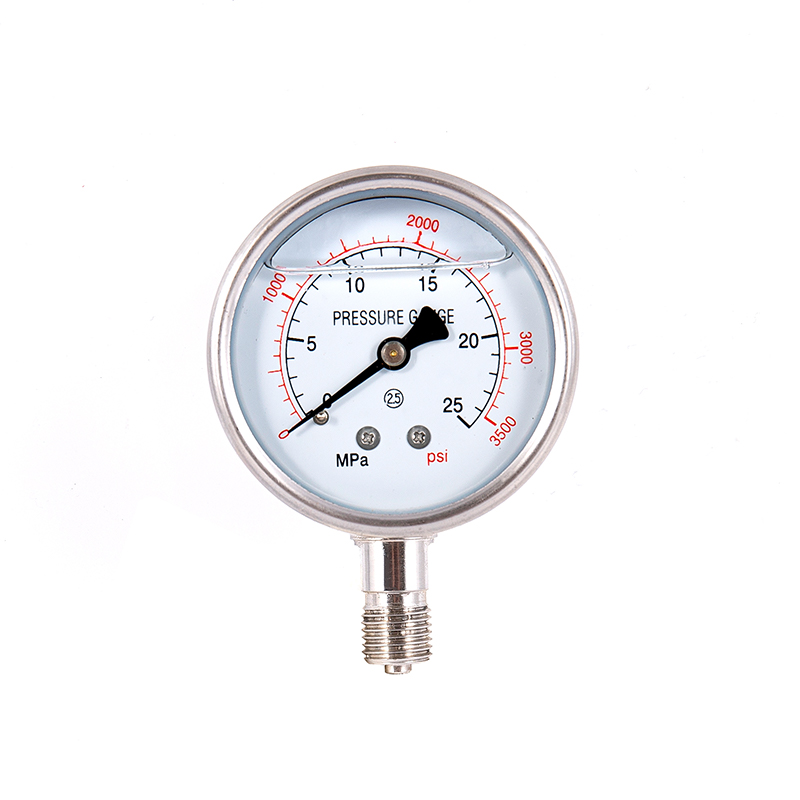

·YN-60: Y ย่อมาจากเกจวัดแรงดัน N หมายถึงความต้านทานต่อแรงกระแทก 60 หมายถึงเส้นผ่านศูนย์กลางของหน้าปัด (เป็นมม.) หากไม่มีส่วนต่อท้ายถือว่าติดตั้งแบบไร้ขอบแบบเรเดียล เหมาะสำหรับอุปกรณ์ขนาดเล็กและขนาดกลาง (เช่น เครื่องอัดอากาศ ปั๊มไฮดรอลิก)
·YN-100ZQ: "ZQ" หมายถึงการติดตั้งแบบยึดขอบตามแนวแกน ซึ่งเหมาะสำหรับการฝังลงในแผงตู้ควบคุมเพื่อป้องกันการส่งผ่านการสั่นสะเทือน โดยทั่วไปจะใช้ในสถานการณ์ที่มีการสั่นสะเทือนสูง เช่น ห้องเครื่องยนต์ของเรือ และเครื่องจักรในเหมืองแร่
หลักการเลือก: ขึ้นอยู่กับความเข้มของการสั่นสะเทือน (เช่น หากอุปกรณ์สั่นสะเทือนเกิน 3.5 ม./วินาที ต้องเลือกประเภทกันกระแทก) ลักษณะปานกลาง (เช่น สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนต้องใช้วัสดุสแตนเลส) และพื้นที่การติดตั้ง จึงมีการเลือกที่ครอบคลุม

การออกแบบโครงสร้าง

ความเสถียรของเกจวัดแรงดันกันกระแทกนั้นเกิดจากการออกแบบหลักสามประการ:
ระบบกันสะเทือนแบบคู่
·การบัฟเฟอร์ทางกายภาพ: ตัวเรือนนาฬิกาเต็มไปด้วยน้ำมันซิลิโคนหรือกลีเซอรีนความหนืดสูง (ตามมาตรฐาน ISO VG 1000) ซึ่งดูดซับพลังงานการสั่นสะเทือนทางกลมากกว่า 80% ช่วยลดความกว้างของการเคลื่อนไหวของตัวชี้ลง 80%
· การออกแบบการปิดผนึก: สำหรับประเภทแกนที่มีการติดตั้งแบบติดขอบ (เช่น YN-100ZQ) จะใช้กระจกสองชั้นเพื่อแยกของเหลวหน่วงและหมุดกำหนดตำแหน่ง เพื่อป้องกันไม่ให้น้ำมันรั่วไหลส่งผลต่อความแม่นยำ

การเพิ่มประสิทธิภาพการตอบสนองแบบไดนามิก： สำหรับการใช้งานที่เกี่ยวข้องกับแรงดันเป็นจังหวะ เช่น คอมเพรสเซอร์และปั๊ม เกจวัดแรงดันป้องกันการกระแทกสามารถทำได้โดยการขยายเส้นทางการเคลื่อนที่ของตัวชี้ (เช่น โดยใช้ท่อสปริงแบบเกลียว) เปลี่ยนความผันผวนของแรงดันทันทีเป็นการเปลี่ยนแปลงทีละน้อย ทำให้มั่นใจได้ถึงความเสถียรในระยะยาวด้วยความแม่นยำ ±1.6%

เลือกตามวัสดุ
วัสดุจะกำหนดความต้านทานการกัดกร่อน ความต้านทานต่ออุณหภูมิ และอายุการใช้งานของเกจวัดความดันโดยตรง
เคสและขั้วต่อ:
·สแตนเลส: ทนต่อการกัดกร่อนของกรดและด่าง เหมาะสำหรับอุตสาหกรรมเคมีและยา สามารถทำงานได้อย่างเสถียรในสถานการณ์ที่มีความต้องการสูง เช่น พลังงานนิวเคลียร์และการแปรรูปอาหาร
·โลหะผสมทองแดง: ต้นทุนต่ำ ง่ายต่อการแปรรูป ใช้กันทั่วไปในระบบไฮดรอลิกโดยไม่มีผลกระทบต่อการกัดกร่อนที่รุนแรง อย่างไรก็ตาม ควรหลีกเลี่ยงการสัมผัสกับตัวกลางแอมโมเนีย (เนื่องจากมีแนวโน้มที่จะเกิดการกัดกร่อนจากความเครียด)

ท่อสปริงและการเคลื่อนไหว：
· ฟอสเฟอร์บรอนซ์: มีความยืดหยุ่นที่ดีและทนต่อความเหนื่อยล้า เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง (ตั้งแต่ -10°C ถึง 60°C) เช่น ในอุปกรณ์อุตสาหกรรมทั่วไป
·สเตนเลส:ทนทานต่อการเสียรูปแม้ในอุณหภูมิสูง (-40°C ถึง 200°C) เหมาะสำหรับท่อส่งไอน้ำและถังปฏิกิริยาที่อุณหภูมิสูง

สารหน่วงและซีล:
·น้ำมันซิลิโคน: ทนต่ออุณหภูมิได้กว้าง - ไม่แข็งตัวที่ -40°C และไม่ระเหยที่ 200°C เป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่อุณหภูมิสูง (เช่น ระบบไฮดรอลิกของเครื่องฉีดพลาสติก)
·ซีลยางไนไตรล์: ทนต่อน้ำมันแต่ไม่ทนต่อตัวทำละลาย ซีลยางฟลูออรีนสามารถทนต่อสารกัดกร่อนที่รุนแรงได้ แต่มีราคาแพงกว่า

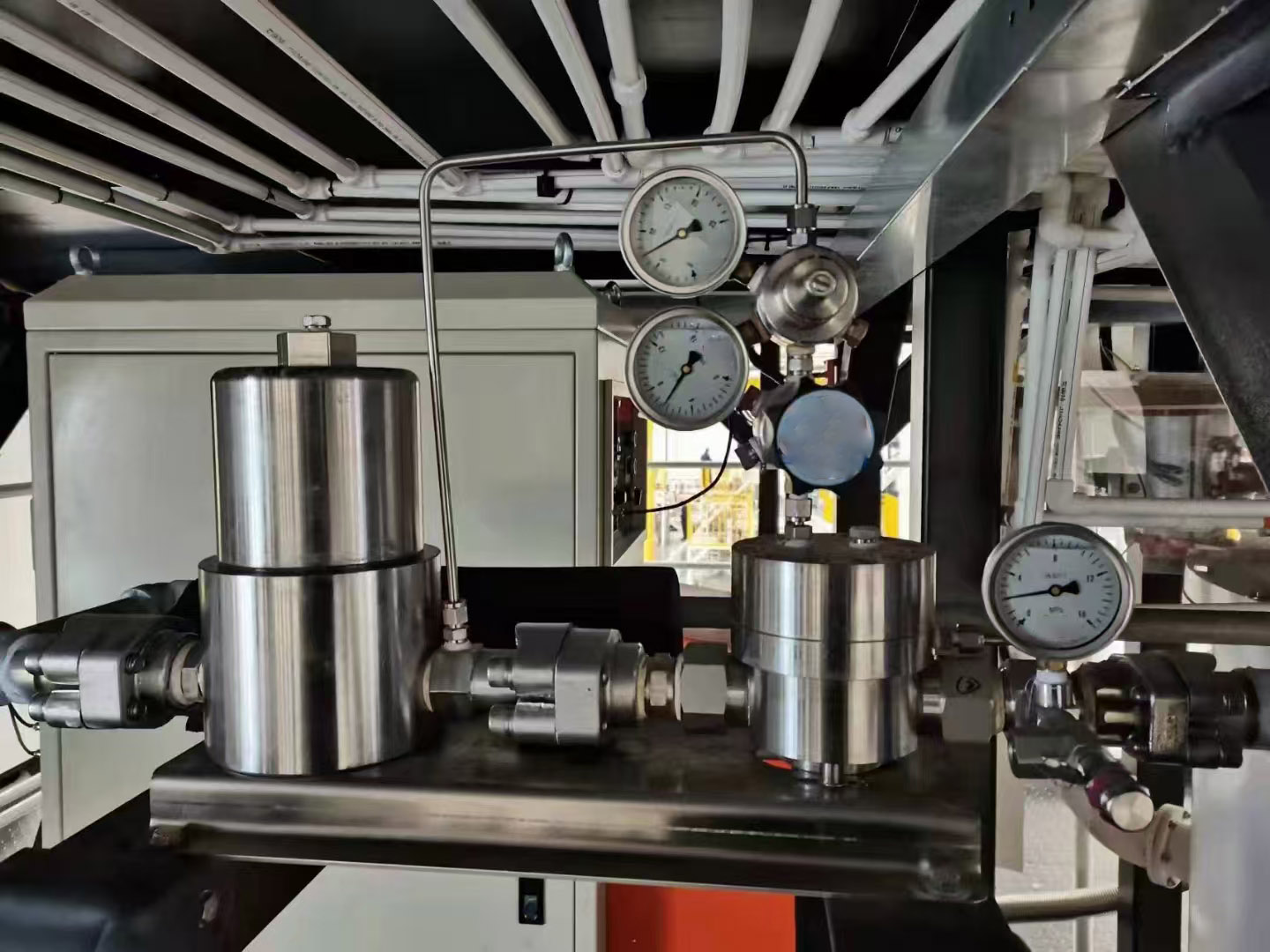

สถานการณ์การใช้งานและข้อเสนอแนะในการเลือก
สถานการณ์จำลองที่จำเป็นต้องมีเกจวัดความดันต้านทานแผ่นดินไหว
·สภาพแวดล้อมการสั่นสะเทือนที่รุนแรง: ห้องเครื่องยนต์ของเรือ (ความเร่งการสั่นสะเทือนมากกว่า 5 ม./วินาที²), เครื่องบดสำหรับการขุด, รุ่นการติดตั้งตามแนวแกนที่เลือก
ตัวกลางแรงดันเป็นจังหวะ: ทางออกของคอมเพรสเซอร์แบบลูกสูบ (แรงกระเพื่อมสูงถึง 0.2 MPa) ระบบไฮดรอลิกของเครื่องฉีดพลาสติก (ความถี่กระแทก 30-50 Hz) ควรเลือกโครงสร้างที่มีสกรูบัฟเฟอร์

พารามิเตอร์หลักสำหรับการเลือก
·ช่วง:ครอบคลุม ความดัน ทำงาน 1.5 เท่า (เช่น สำหรับสภาพการทำงาน 10 MPa ให้เลือก 0 - 16 MPa) หลีกเลี่ยงการใช้งานระยะยาวอย่างเต็มระยะเพื่อป้องกันความล้าของสายยางสปริง
· การเชื่อมต่อสายไฟ:เลือกเกลียวที่เหมาะสมตามอุปกรณ์ (เช่น G1/2, M20 * 1.5) สำหรับสื่อที่มีฤทธิ์กัดกร่อน ให้ใช้ขั้วต่อสแตนเลส 316L

การบำรุงรักษาและการติดตั้ง: อายุการใช้งานยาวนานขึ้น
· สเปคการติดตั้ง: ติดตั้งในแนวตั้งและตรวจสอบให้แน่ใจว่าของเหลวหมาด ๆ มีการกระจายอย่างสม่ำเสมอ มุมเอียงควรอยู่ที่ ≤ 30°; สำหรับแหล่งกำเนิดการสั่นสะเทือนหลัก ควรเพิ่มท่อบัฟเฟอร์หากจำเป็น
·การบำรุงรักษาตามปกติ: ปรับเทียบทุกๆ 24 เดือน ในสภาพแวดล้อมที่มีอุณหภูมิสูง (สูงกว่า 80°C) ให้ตรวจสอบสถานะน้ำมันซิลิโคนทุกๆ 12 เดือน หากน้ำมันขุ่นหรือรั่วควรเปลี่ยนทันที
· การจัดการกับสภาพแวดล้อมที่รุนแรง: -20 ℃ และต่ำกว่า: ห้ามใช้เทอร์โมมิเตอร์ที่เติมน้ำมันและกลีเซอรีน มีน้ำมันซิลิโคนอุณหภูมิต่ำให้เลือกอีกประเภทหนึ่ง ในสภาพแวดล้อมที่มีการกัดกร่อนสูง จะต้องตรวจสอบความสมบูรณ์ของชั้นฟิล์มทู่ของพื้นผิวสแตนเลสอย่างสม่ำเสมอ

การเลือกและการใช้งานเกจวัดแรงดันกันกระแทกเกี่ยวข้องกับการผสมผสานระหว่างเทคโนโลยีและประสบการณ์ ตั้งแต่การใช้งานทางอุตสาหกรรมขั้นพื้นฐานของ YN-60 ไปจนถึงสภาพการทำงานที่ซับซ้อนของ YN-150ZQ ตั้งแต่ความประหยัดของโลหะผสมทองแดงไปจนถึงความทนทานต่อการกัดกร่อนสูงของสแตนเลส 316L ทุกรายละเอียดสะท้อนถึงงานฝีมือของการออกแบบทางอุตสาหกรรม เลือกเกจวัดแรงดันพิเศษอู๋ซีเพื่อปกป้องความปลอดภัยของการผลิตทางอุตสาหกรรมของคุณ
