มาตรวัดความดัน: การตีความที่ครอบคลุมจากรายละเอียดการก่อสร้างไปจนถึงกลไกการดำเนินงาน

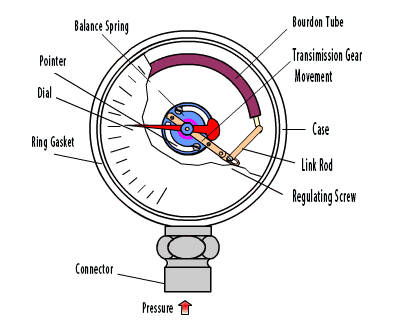

1. โครงสร้างหลักของมาตรวัดความดัน

01 องค์ประกอบที่ไวต่อความรู้สึกยืดหยุ่น

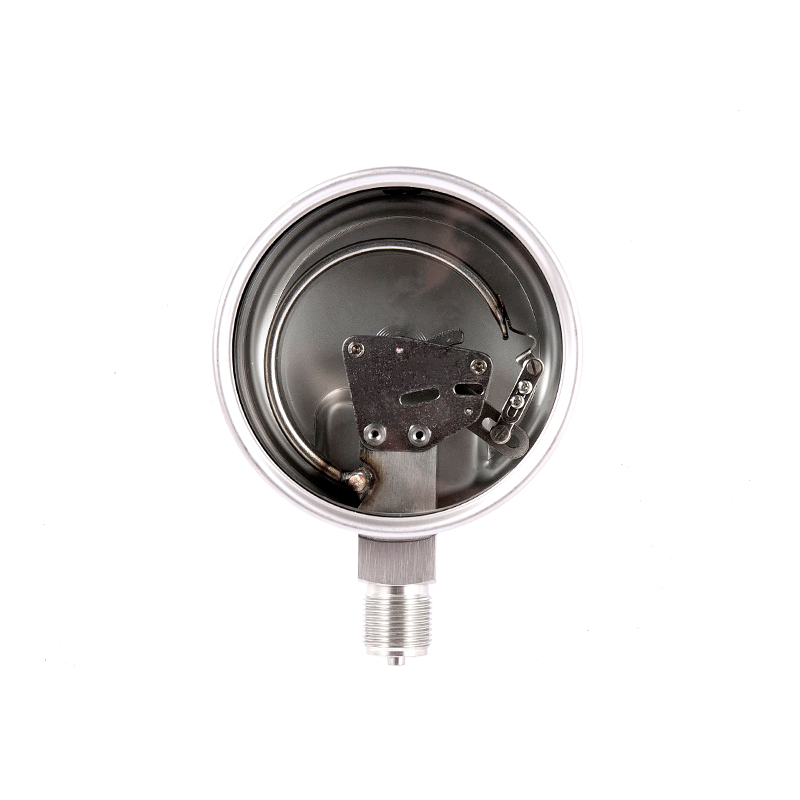

·หลอด Bourdon: องค์ประกอบยืดหยุ่นที่พบบ่อยที่สุดมันอยู่ในรูปแบบของรูปตัว C, เกลียวหรือรูปทรงเกลียวและทำจากโลหะผสมทองแดงหรือสแตนเลส เมื่อการตกแต่งภายในอยู่ภายใต้แรงกดดันท่อ Bourdon จะขยายออกไปด้านนอกทำให้ตัวชี้หมุน
·ไดอะแฟรม: ใช้สำหรับการวัดความดันต่ำและการกัดกร่อน meduim ทำจากโลหะหรือยางที่จะเปลี่ยนรูปหลังจากได้รับผลกระทบจากความดัน
· Bellows: เหมาะสำหรับการวัดแรงกดดันน้อยมากด้วยการเสียรูปขนาดใหญ่และความไวสูง

02 อุปกรณ์การขนส่ง
· Link Rod: เชื่อมต่อองค์ประกอบที่ยืดหยุ่นและกลไกเกียร์เพื่อส่งการกระจัดกระจาย
·เกียร์รูปพัดลม: แปลงการเคลื่อนที่เชิงเส้นเป็นการเคลื่อนที่แบบหมุนและขยายมุมการโก่งตัวของตัวชี้
·เกียร์ขนาดเล็ก: ตาข่ายกับเกียร์เซกเตอร์และขับเพลาตัวชี้เพื่อหมุน

03 การระบุอุปกรณ์
·ตัวชี้: แสดงค่าความดันปัจจุบันและมักจะใช้ร่วมกับหน้าปัด
· DIAL: ระบุหน่วยความดัน (MPA, BAR, PSI, ฯลฯ ) และช่วงการวัดที่แตกต่างกันสอดคล้องกับช่วงที่แตกต่างกัน

04 เชลล์และส่วนประกอบเชื่อมต่อ
·กรณี: ปกป้องกลไกภายใน วัสดุเป็นทั้งพลาสติกสแตนเลสหรือโลหะผสมอลูมิเนียม บางคนทนช็อต มาตรวัดแรงดัน เต็มไปด้วยน้ำมัน (เช่นน้ำมันซิลิโคนหรือกลีเซอรีน) ด้านในเพื่อลดการสั่นสะเทือน
·การเชื่อมต่อ: ใช้เพื่อเชื่อมต่อระบบที่ทดสอบ มาตรฐานเธรดทั่วไป ได้แก่ G1/2, NPT, BSP ฯลฯ


2. หลักการทำงานของมาตรวัดความดัน

01 การแพร่กระจายของความดัน
·สื่อที่วัดได้ (ก๊าซหรือของเหลว) เข้าสู่มาตรวัดความดันผ่านอินเตอร์เฟสและทำหน้าที่กับองค์ประกอบที่ยืดหยุ่น (เช่นหลอด Bourdon, ไดอะแฟรมหรือสูบลม)

02 การเสียรูปองค์ประกอบยืดหยุ่น
·ประเภทหลอด Bourdon: เมื่อความดันเพิ่มขึ้นท่อ Bourdon จะค่อยๆยืดตัว (ในกรณีของหลอดรูปตัว C) หรือขยาย (ในกรณีของท่อเกลียว) เนื่องจากความดันภายในส่งผลให้เกิดการกระจัด
·ประเภทไดอะแฟรม: ความดันทำให้กึ่งกลางของไดอะแฟรมได้รับการเปลี่ยนรูปแบบการดัดงอและการกระจัดจะแตกต่างกันไปตามความดัน
·ประเภท Bollows: การขยายตัวตามแนวแกนและการหดตัวเหมาะสำหรับการวัดแรงกดดันน้อยมาก

03 การขยายการส่งผ่านเครื่องกล
การเสียรูปเล็กน้อยขององค์ประกอบยืดหยุ่นจะถูกส่งผ่านกลไกการเชื่อมโยงไปยังเกียร์เซกเตอร์ซึ่งจะขับเกียร์ขนาดเล็กเพื่อหมุนและทำให้ตัวชี้เบี่ยงเบน ฟังก์ชั่นของระบบกลไกการส่งเกียร์คือการขยายการกระจัดทำให้ตัวชี้สามารถระบุค่าความดันได้อย่างชัดเจน

04 ตัวบ่งชี้ตัวชี้
ตัวชี้จะเคลื่อนที่บนหน้าปัดและชี้ไปที่ค่าความดันที่สอดคล้องกัน ตัวอย่างเช่น:
·เมื่อความดันเป็น 0 ตัวชี้ควรชี้ไปที่เครื่องหมาย "0" (หากไม่แม่นยำจำเป็นต้องมีการปรับเป็นศูนย์)
·เมื่อความดันเพิ่มขึ้นสำหรับการสร้างกล้ามเนื้อตัวชี้จะหมุนตามเข็มนาฬิกาแสดงค่าความดันปัจจุบัน

05 กลไกการส่งคืนสู่ศูนย์
เมื่อความดันถูกปล่อยออกมาองค์ประกอบที่ยืดหยุ่นจะกลับสู่สถานะเดิมและตัวชี้จะย้ายกลับไปยังตำแหน่งศูนย์ภายใต้การกระทำของ Hairspring (หรือฤดูใบไม้ผลิ)


3. หลักการทำงานของเกจวัดความดันพิเศษ
01 มาตรวัดความดันกันกระแทก
·เติมน้ำมันภายใน (น้ำมันซิลิโคนหรือกลีเซอรีน) เพื่อลดผลกระทบต่อตัวชี้ระหว่างการสั่นสะเทือน
·เหมาะสำหรับสภาพแวดล้อมการสั่นสะเทือนเช่นเครื่องจักรไฮดรอลิกและคอมเพรสเซอร์

02 มาตรวัดความดันที่แตกต่างกัน
·การใช้หลอด Dual Bourdon หรือโครงสร้างไดอะแฟรมคู่มันวัดความแตกต่างระหว่างแหล่งความดันสองแหล่ง
·ใช้สำหรับการตรวจสอบตัวกรองมิเตอร์การไหลและแอปพลิเคชันอื่น ๆ ที่เกี่ยวข้อง

03 มาตรวัดความดันดิจิตอล
·ใช้เซ็นเซอร์ความดัน (เช่น piezoresistive หรือ capacitive) เพื่อแปลงสัญญาณความดันเป็นสัญญาณไฟฟ้าซึ่งจะถูกประมวลผลและแสดงแบบดิจิทัล
·สามารถส่งออกสัญญาณ 4-20MA หรือ RS485 ซึ่งเหมาะสำหรับการควบคุมอัตโนมัติ

4. พูดไม่ออก

·มาตรวัดความดันเชิงกล: ขึ้นอยู่กับการเสียรูปขององค์ประกอบยืดหยุ่นรวมกับการหมุนของเกียร์มันมีโครงสร้างที่เรียบง่ายและง่ายต่อการบำรุงรักษา
·มาตรวัดความดันอิเล็กทรอนิกส์: จอแสดงผลเซ็นเซอร์ดิจิตอลความแม่นยำสูงความสามารถในการส่งข้อมูลระยะไกล
·เกณฑ์การเลือก: เลือกประเภทที่เหมาะสมตามช่วงกลางช่วงความดันและสภาพแวดล้อม (การสั่นสะเทือนการกัดกร่อน)

แม้ว่ามาตรวัดความดันมีขนาดเล็ก แต่ก็มีความสำคัญอย่างยิ่งต่อความปลอดภัยของอุตสาหกรรม การใช้งานและการบำรุงรักษาที่ถูกต้องสามารถทำให้มั่นใจได้ว่าการดำเนินงานที่มั่นคงในระยะยาว
