ความแตกต่างระหว่างมาตรวัดความดันไดอะแฟรมกับมาตรวัดไดอะแฟรมความดันต่ำ

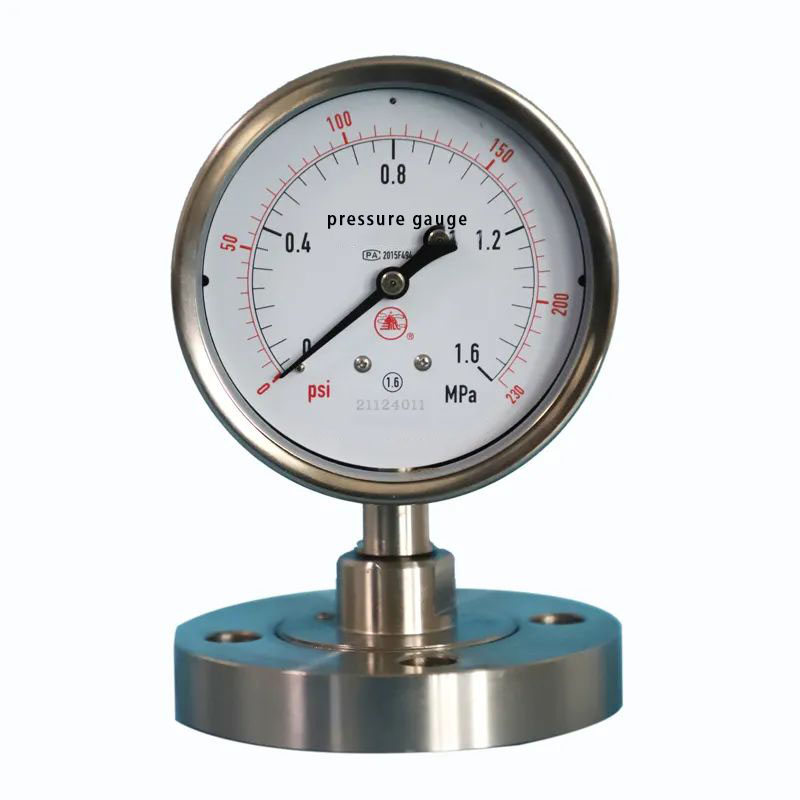

มาตรวัดความดันไดอะแฟรม

ในการทำงานประจำวันสถานการณ์ดังกล่าวมักเกิดขึ้นเมื่อผู้ใช้ต้องการเกจวัดแรงดันไดอะแฟรม แต่ในสัญญาหรือระหว่างการสนทนาทางโทรศัพท์พวกเขาพูดถึงเกจวัดความดันเมมเบรน เหตุผลนี้ก็คือมาตรวัดความดันทั้งสองประเภทนี้มีลักษณะเหมือนกัน ตอนนี้เรามาแนะนำความแตกต่างหลักระหว่างมาตรวัดสองประเภทสั้น ๆ

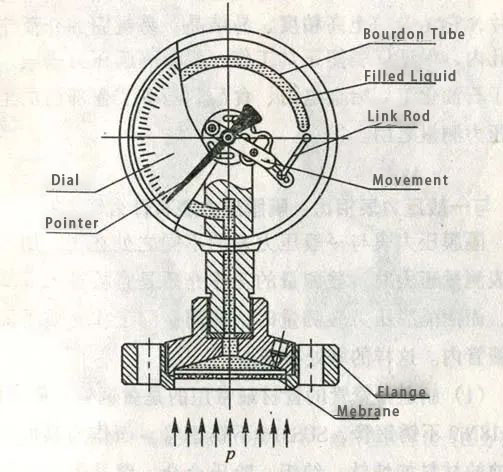

หลักการทำงานของมาตรวัดความดันไดอะแฟรม

เมื่อมาตรวัดความดันไดอะแฟรมวัดความดันสื่อการทำงานที่วัดได้จะทำหน้าที่โดยตรงกับไดอะแฟรมแยก ไดอะแฟรมผ่านการเสียรูปขึ้น ความดันปานกลางจะถูกส่งไปยังท่อสปริงผ่านของเหลวในการเติมภายในท่อสปริงทำให้ปลายท่อสปริงจะได้รับการเปลี่ยนรูปแบบยืดหยุ่น ด้วยความช่วยเหลือของกลไกการเชื่อมโยงเพลาเกียร์ของกลไกจะถูกผลักดันให้หมุนดังนั้นจึงทำให้ตัวชี้เพื่อระบุค่าความดันที่วัดได้ในระดับ

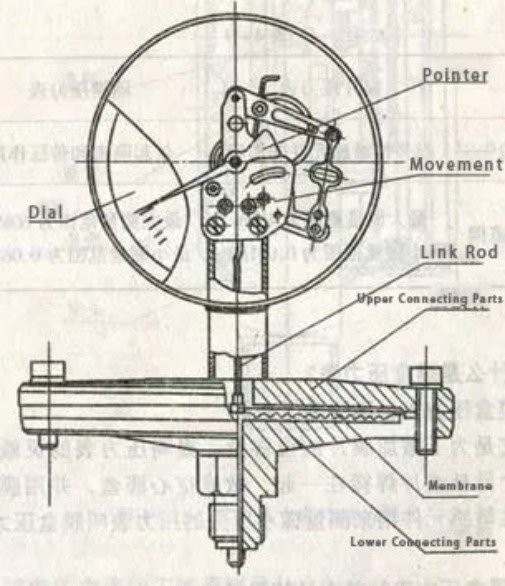

หลักการทำงานของมาตรวัดไดอะแฟรมแรงดันต่ำ

ภายใต้อิทธิพลของความดันสื่อการทำงานที่วัดได้จะทำหน้าที่โดยตรงกับไดอะแฟรมยืดหยุ่น ไดอะแฟรมผ่านการเปลี่ยนรูปแบบยืดหยุ่นขึ้น (สำหรับการวัดความดันบวก) หรือลง (สำหรับการวัดความดันลบ) ผ่านกลไกการเชื่อมต่อก้านที่อยู่ตรงกลางของไดอะแฟรมมันขับเพลาเกียร์ของกลไกในการหมุนซึ่งทำให้ตัวชี้เพื่อระบุค่าความดันที่วัดได้ในระดับ

ความแตกต่างหลักระหว่างเกจวัดความดันสองประเภทคือ:
(1) องค์ประกอบยืดหยุ่นที่แตกต่างกัน:
องค์ประกอบที่ยืดหยุ่นของมาตรวัดความดันไดอะแฟรมคือท่อสปริงในขณะที่ไดอะแฟรมทำหน้าที่เป็นตัวคั่นเท่านั้น องค์ประกอบที่ยืดหยุ่นของมาตรวัดไดอะแฟรมความดันต่ำเป็นไดอะแฟรมลูกฟูก ความดันที่วัดได้ทำหน้าที่บนไดอะแฟรมทำให้เกิดการเปลี่ยนรูปแบบยืดหยุ่นขึ้น (หรือลง) ค่าความดันจะถูกระบุผ่านกลไกการเชื่อมโยงที่เชื่อมกับไดอะแฟรม

(2) เกรดความแม่นยำที่แตกต่างกัน:
มาตรวัดความดันไดอะแฟรมมักจะมีระดับความแม่นยำ 1.6; ในขณะที่มาตรวัดไดอะแฟรมความดันต่ำมีระดับความแม่นยำ 2.5

(3) ช่วงการวัดที่แตกต่างกัน:
ช่วงการวัดมาตรวัดความดันไดอะแฟรม:

พิสัย
(MPA)

0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6
0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

ช่วงการวัดมาตรวัดไดอะแฟรมแรงดันต่ำ:

พิสัย
(KPA)

ความดันลบ: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

ความดันบวก: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

ความดันบวกและลบ: -0.8 ~ 0.8 -1.2 ~ 1.2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

พิสัย
(MPA)

สูญญากาศ: -0.1 ~ 0

ความดันสูญญากาศ: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

ความดัน: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

(4) ช่วงอุณหภูมิที่แตกต่างกันสำหรับการใช้งาน:
เกจวัดความดันไดอะแฟรม สามารถออกแบบด้วยหม้อน้ำหรือโครงสร้างท่อและใช้ในการวัดสภาพแวดล้อมที่อุณหภูมิสูง อย่างไรก็ตามเกจวัดไดอะแฟรมแรงดันต่ำเนื่องจากกลไกการส่งสัญญาณเชื่อมโยงไม่สามารถใช้อุปกรณ์ทำความเย็นได้

บทสรุป:

เมื่อวัดความดันของก๊าซทำความสะอาดโดยทั่วไปน้ำหรือน้ำมันของเหลวน้ำมันสามารถเลือกเกจวัดความดันสแตนเลส อย่างไรก็ตามหากสื่อที่วัดได้มีการกัดกร่อนที่แข็งแกร่ง (เช่นกรดไฮโดรคลอริก, ก๊าซคลอรีนชื้น, เหล็กออกไซด์), ความหนืดสูง (เช่นน้ำยาง) มีแนวโน้มที่จะตกผลึก (เช่นน้ำเค็ม) มีแนวโน้มที่จะแข็งตัว แม้แต่ท่อสแตนเลส 316L ก็จะถูกสึกกรดด้วยกรดไฮโดรคลอริก สสารหรือสิ่งสกปรกที่ถูกระงับในแอสฟัลต์และน้ำเสียจะปิดกั้นหลุมที่มีความดันของมาตรวัดความดันอย่างรวดเร็วทำให้เครื่องมือสูญเสียการทำงาน
ดังนั้นในเงื่อนไขเหล่านี้เกจวัดความดันแบบไม่สัมผัสทั้งสองประเภทนี้จึงเหมาะสมมาก คุณสามารถเลือกวัสดุเมมเบรนไดอะแฟรมที่ทนต่อการกัดกร่อนที่แตกต่างกันตามสื่อการกัดกร่อนที่แตกต่างกันเพื่อให้บรรลุวัตถุประสงค์ของการป้องกันการกัดกร่อน เนื่องจากการปรากฏตัวของเมมเบรนไดอะแฟรมจึงสามารถป้องกันการกัดกร่อนที่แข็งแรงมีความหนืดสูงการตกผลึกได้ง่ายและทำให้สื่อแข็งตัวง่ายจากการไหลเข้าสู่หลุมนำทางแรงดันเพื่อให้แน่ใจว่าเครื่องมือสามารถทำงานได้ตามปกติ ดังนั้นขึ้นอยู่กับแรงกดดันในการทำงานจริงนิสัยการใช้งานขององค์กรเลือกประเภทความดันไดอะแฟรมที่เหมาะสมหรือมาตรวัดความดันเมมเบรน "
