มาตรวัดความดันระยะไกลคืออะไร?

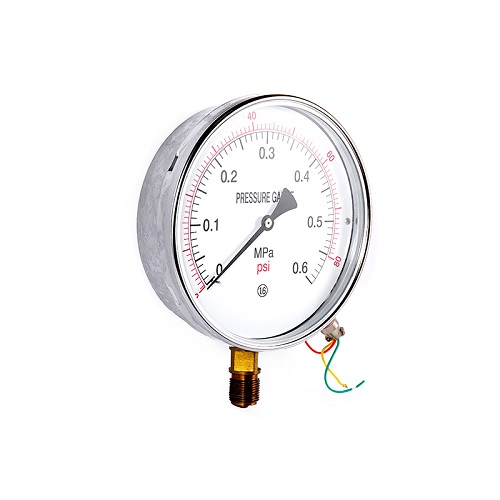

เครื่องวัดความดันส่งสัญญาณระยะไกล
ในการผลิตอุตสาหกรรมและสาขาวิศวกรรมที่หลากหลายการวัดความดันเป็นงานที่สำคัญ เกจวัดแรงดันส่งจากระยะไกล ในฐานะเครื่องมือที่สามารถแปลงค่าความดันเป็นสัญญาณไฟฟ้าและส่งผ่านจากระยะไกลมีบทบาทที่ไม่สามารถถูกแทนที่ได้ พวกเขาไม่เพียง แต่สามารถแสดงค่าความดันแบบเรียลไทม์ แต่ยังสามารถส่งข้อมูลไปยังศูนย์ควบคุมระยะไกลได้อำนวยความสะดวกให้ผู้ประกอบการตรวจสอบและปรับได้ตลอดเวลา
วันนี้มาเจาะลึกลงไปในแบบจำลองโครงสร้างและวัสดุของเกจวัดแรงดันที่กว้างใหญ่

1. การเปิดเผยความหมายของหมายเลขรุ่น
จำนวนรุ่นของมาตรวัดความดันระยะไกลมักจะมีข้อมูลจำนวนมาก กฎการตั้งชื่อสำหรับแบบจำลองของผู้ผลิตที่แตกต่างกันอาจแตกต่างกันเล็กน้อย แต่โดยทั่วไปแล้วพวกเขาทำตามรูปแบบบางอย่าง ยกตัวอย่าง YTZ-150 เป็นตัวอย่าง:
"Y" หมายถึงมาตรวัดความดันซึ่งเป็นสัญลักษณ์สากลสำหรับผลิตภัณฑ์มาตรวัดความดันซึ่งบ่งชี้ว่ามันเป็นของหมวดหมู่ของเครื่องมือวัดความดัน
"TZ" โดยทั่วไประบุวิธีการส่งสัญญาณระยะไกลเช่นการส่งสัญญาณระยะไกลความต้านทาน ที่นี่มันบ่งชี้ว่ามาตรวัดความดันนี้บรรลุการส่งสัญญาณความดันจากระยะไกลผ่านการเปลี่ยนแปลงความต้านทาน
"150" บ่งชี้ว่าเส้นผ่านศูนย์กลางเล็กน้อยของหน้าปัดของมาตรวัดความดันคือ 150 มม. เส้นผ่านศูนย์กลางหน้าปัดที่ใหญ่ขึ้นทำให้การอ่านชัดเจนขึ้นและเหมาะสำหรับสถานการณ์ที่ต้องสังเกตค่าความดันจากระยะไกล
นอกจากนี้บางรุ่นจะตามด้วยตัวอักษรอื่น ๆ ตัวอย่างเช่น "Z" อาจบ่งบอกถึงประเภทที่ทนต่อการกระแทกซึ่งบ่งชี้ว่ามาตรวัดความดันระยะไกลนี้มีความสามารถในการต้านทานการสั่นสะเทือนเชิงกลและเหมาะสำหรับสภาพแวดล้อมการทำงานที่มีการสั่นสะเทือน "B" อาจเป็นตัวแทนของวัสดุสแตนเลสซึ่งหมายความว่ามาตรวัดความดันเลือกสแตนเลสเป็นวัสดุของมันเพิ่มความต้านทานการกัดกร่อนและเหมาะสำหรับการวัดความดันจากสื่อการกัดกร่อน

2. การวิเคราะห์ที่ครอบคลุมของโครงสร้างภายใน
มาตรวัดความดันระยะไกลส่วนใหญ่ประกอบด้วยส่วนการวัดองค์ประกอบความต้านทานกลไกการส่งสัญญาณที่อยู่อาศัยและส่วนต่อประสานการเชื่อมต่อ ฯลฯ
ส่วนการวัด: ส่วนประกอบหลักคือหลอด Bourdon ซึ่งเป็นท่อโลหะกลวงงอเป็นรูปร่างเฉพาะ (โดยปกติจะอยู่ในรูปของ C) เมื่อความดันของสื่อที่วัดได้เข้าสู่หลอด Bourdon ปลายท่อจะได้รับการเปลี่ยนรูปแบบยืดหยุ่นเนื่องจากแรง ยิ่งความดันมากเท่าไหร่การเสียรูปก็จะยิ่งชัดเจนมากขึ้นเท่านั้น การเสียรูปนี้เป็นพื้นฐานสำหรับการวัดความดันและการแปลงสัญญาณและการแสดงผลที่ตามมาทั้งหมดขึ้นอยู่กับสิ่งนี้
องค์ประกอบตัวต้านทาน: โดยปกติจะใช้โพเทนชิออมิเตอร์แบบเลื่อน แปรงเชื่อมต่อกับกลไกการส่งผ่านของท่อสปริง เมื่อท่อสปริงผิดรูปเนื่องจากการเปลี่ยนแปลงแรงดันมันจะขับเคลื่อนแปรงเพื่อเลื่อนไปยังโพเทนชิออมิเตอร์ดังนั้นจึงเปลี่ยนค่าความต้านทานของโพเทนชิออมิเตอร์ การเปลี่ยนแปลงของค่าความต้านทานนี้เป็นสัดส่วนกับความดันที่วัดได้ซึ่งบรรลุการแปลงจากสัญญาณความดันเป็นสัญญาณความต้านทาน
กลไกการส่งสัญญาณ: มันประกอบด้วยแท่งเชื่อมต่อเกียร์ ฯลฯ มันทำหน้าที่เป็น "สะพาน" และ "แอมพลิฟายเออร์" ในอีกด้านหนึ่งมันส่งการเสียรูปเล็กน้อยของท่อสปริงไปยังแปรงทำให้มันเลื่อนไปที่โพเทนชิออมิเตอร์; ในทางกลับกันมันจะขยายการกระจัดเล็กน้อยของท่อสปริงขับตัวชี้เพื่อหมุนบนหน้าปัดเพื่อระบุค่าความดันในพื้นที่
เชลล์: ฟังก์ชั่นหลักของมันคือการปกป้องส่วนประกอบภายในป้องกันฝุ่นความชื้นการชนทางกล ฯลฯ จากการก่อให้เกิดความเสียหายต่อชิ้นส่วนที่มีความแม่นยำภายใน วัสดุเปลือกหอยทั่วไป ได้แก่ เหล็กกล้าคาร์บอนและสแตนเลส เปลือกเหล็กคาร์บอนมีต้นทุนที่ต่ำกว่าและเหมาะสำหรับสภาพแวดล้อมการทำงานทั่วไป เปลือกสแตนเลสมีคุณสมบัติการป้องกันการเกิดสนิมที่ดีขึ้นและคุณสมบัติความต้านทานการกัดกร่อนและเหมาะสำหรับสภาพแวดล้อมที่รุนแรงเช่นผู้ที่มีสภาวะชื้นหรือก๊าซกัดกร่อนหรือของเหลว
อินเทอร์เฟซการเชื่อมต่อ: สิ่งนี้ใช้เพื่อเชื่อมต่ออุปกรณ์ที่ทดสอบกับไปป์ไลน์ วิธีการเชื่อมต่อทั่วไปคือการเชื่อมต่อแบบเกลียว ตัวอย่างเช่นข้อกำหนดเกลียวของ M20*1.5 นั้นค่อนข้างใช้กันทั่วไป วิธีการเชื่อมต่อนี้สะดวกสำหรับการติดตั้งและมีประสิทธิภาพการปิดผนึกที่ดีทำให้มั่นใจได้ว่าสื่อที่ผ่านการทดสอบจะไม่รั่วไหล

3. การเลือกวัสดุ
การเลือกวัสดุสำหรับแต่ละองค์ประกอบของมาตรวัดความดันระยะไกลส่งผลโดยตรงต่อประสิทธิภาพช่วงเวลาที่ใช้บังคับและอายุการใช้งาน:
วัสดุหลอด Borden:
โลหะผสมทองแดง: เช่นฟอสเฟอร์บรอนซ์ ฯลฯ มีความยืดหยุ่นและความต้านทานการกัดกร่อนที่ดีและมีราคาค่อนข้างต่ำ เหมาะสำหรับการวัดความดันของของเหลวก๊าซหรือไอระเหยที่ไม่มีอันตรายจากการระเบิดไม่ตกผลึกไม่ทำให้แข็งตัวและไม่ทำให้เกิดการกัดกร่อนกับโลหะผสมทองแดงและทองแดง ตัวอย่างเช่นพวกเขาใช้สำหรับการวัดความดันของสื่อทั่วไปเช่นน้ำและอากาศ
สแตนเลส: วัสดุเช่น 304/316/316L สแตนเลสมีความต้านทานการกัดกร่อนที่แข็งแกร่งมาก พวกเขาเหมาะสำหรับการวัดความดันของของเหลวก๊าซหรือไอระเหยที่มีลักษณะอัลคาไลน์ที่อ่อนแอ แต่ไม่มีความเสี่ยงจากการระเบิดไม่ตกผลึกและไม่ทำให้แข็งตัว พวกเขาใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นวิศวกรรมเคมีปิโตรเลียมและยา สื่อที่วัดได้ในอุตสาหกรรมเหล่านี้มักจะมีคุณสมบัติการกัดกร่อนบางอย่าง
วัสดุเปลือกหอย:
เหล็กกล้าคาร์บอน: มีประสิทธิภาพในการประมวลผลง่ายและสามารถตอบสนองความต้องการการป้องกันสำหรับมาตรวัดความดันในสภาพแวดล้อมทั่วไป ในบางกรณีที่ความต้านทานการกัดกร่อนไม่ต้องการอย่างมากและสภาพแวดล้อมค่อนข้างแห้งโดยไม่มีสารกัดกร่อนเช่นในการประชุมเชิงปฏิบัติการการประมวลผลเชิงกลสามัญสามารถเลือกเกจวัดแรงดันการส่งผ่านระยะไกลได้

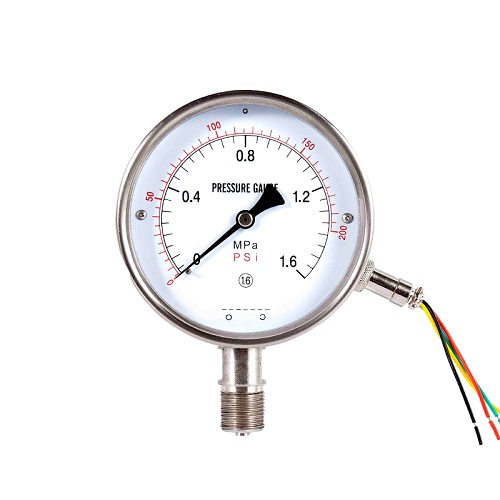

สแตนเลส: มันมีคุณสมบัติต่อต้านความแข็งแกร่งและการกัดกร่อนที่ยอดเยี่ยม แม้ในความชื้นหรือสภาพแวดล้อมที่มีก๊าซหรือของเหลวกัดกร่อนมันสามารถทำงานได้อย่างเสถียรเป็นเวลานาน ในอุตสาหกรรมต่าง ๆ เช่นวิศวกรรมเคมีวิศวกรรมทะเลและการแปรรูปอาหารซึ่งสภาพการทำงานเป็นเกจวัดความดันระยะไกลสแตนเลสที่รุนแรงเป็นทางเลือกที่ดีกว่า
วัสดุเชื่อมต่อ:
ตัวเชื่อมต่อทองแดง: มักจะใช้ร่วมกับหลอดสปริงอัลลอยด์ทองแดงมันเหมาะสำหรับระบบการวัดความดันโดยไม่มีสื่อการกัดกร่อน มันมีความเข้ากันได้ดีกับหลอดสปริงอัลลอยด์ทองแดงและสามารถสร้างความมั่นใจในการเชื่อมต่อที่ยอดเยี่ยมและประสิทธิภาพการปิดผนึก
ข้อต่อสแตนเลส: เมื่อรวมกับท่อสปริงสแตนเลสเหมาะสำหรับสถานการณ์ที่เกี่ยวข้องกับสื่อการกัดกร่อน ความต้านทานการกัดกร่อนของมันเข้ากันได้กับของท่อสปริงสแตนเลสซึ่งป้องกันการรั่วไหลและปัญหาอื่น ๆ ได้อย่างมีประสิทธิภาพเนื่องจากการกัดกร่อนของสื่อจึงช่วยเพิ่มความน่าเชื่อถือและอายุการใช้งานของระบบทั้งหมด
สรุป:
แบบจำลองโครงสร้างและวัสดุของมาตรวัดความดันระยะไกลนั้นมีความสัมพันธ์กันและมีอิทธิพลร่วมกัน เมื่อเลือกมาตรวัดความดันระยะไกลจำเป็นต้องพิจารณาปัจจัยเหล่านี้อย่างครอบคลุมตามสถานการณ์แอปพลิเคชันเฉพาะลักษณะของสื่อที่วัดได้และข้อกำหนดความแม่นยำในการวัด ด้วยวิธีนี้มาตรวัดความดันจากระยะไกลสามารถทำงานได้อย่างเสถียรและน่าเชื่อถือในระหว่างการดำเนินงานซึ่งให้การสนับสนุนข้อมูลแรงดันที่แม่นยำสำหรับการผลิตอุตสาหกรรมและการก่อสร้างทางวิศวกรรม เราหวังว่าในการแนะนำนี้ทุกคนสามารถมีความเข้าใจที่ลึกซึ้งยิ่งขึ้นและความรู้เกี่ยวกับเกจวัดความดันระยะไกล
