เกจวัดความดันแคปซูลคืออะไร? โครงสร้างและพารามิเตอร์ของเกจวัดความดันแบบแคปซูล

ในด้านการวัดแรงดันต่ำ เกจวัดแรงดันแคปซูลมีตำแหน่งที่สำคัญเนื่องจากมีความแม่นยำและเสถียรภาพสูง ไม่ว่าจะเป็นการตรวจสอบแรงดันต่ำในท่อส่งก๊าซ ระบบระบายอากาศ หรือถังทำปฏิกิริยาเคมี สามารถมองเห็นได้ทุกที่ วันนี้เราจะมาเจาะลึกความหมายของแบบจำลอง องค์ประกอบโครงสร้าง และการเลือกใช้วัสดุของเกจวัดแรงดันแบบแคปซูลโดยละเอียด


เกจวัดแรงดันแคปซูล : รุ่น
โมเดลพื้นฐาน: เริ่มต้นด้วย "YE" โดยที่ "Y" หมายถึงเกจวัดความดัน และ "E" หมายถึงโครงสร้างไดอะแฟรมโดยเฉพาะ (แตกต่างจาก "Y" ในเกจวัดแรงดันของท่อสปริงทั่วไป)
เส้นผ่านศูนย์กลางหน้าปัด: ตัวเลขที่อยู่ถัดจากหมายเลขซีเรียลพื้นฐานจะระบุเส้นผ่านศูนย์กลางหน้าปัด (หน่วย: มม.) ตัวอย่างเช่น YE-100 หมายถึงเส้นผ่านศูนย์กลางหน้าปัดคือ 100 มม. ในขณะที่ YE-150 คือ 150 มม. ยิ่งหน้าปัดมีขนาดใหญ่ ความแม่นยำในการอ่านก็จะยิ่งสูงขึ้น ทำให้เหมาะสำหรับสถานการณ์ที่ต้องการการสังเกตระยะไกล
ตัวระบุฟังก์ชันพิเศษ: บางรุ่นจะมีตัวอักษรเพิ่มเติมระบุฟังก์ชันพิเศษ ตัวอย่างเช่น ใน "YE-100B" ตัว "B" อาจหมายถึงวัสดุสแตนเลสที่มีขอบ ใน "YE-100Z" ตัว "Z" หมายถึงการติดตั้งตามแนวแกน (ค่าเริ่มต้นคือการติดตั้งในแนวรัศมี)
ตัวอย่างเช่น: "YE-100BZ" หมายถึง "วัสดุสแตนเลส เส้นผ่านศูนย์กลางหน้าปัด 100 มม. เกจวัดความดันแคปซูลแบบติดตั้งตามแนวแกน" เพียงดูหมายเลขรุ่น คุณก็ทราบได้อย่างรวดเร็วว่าตรงตามข้อกำหนดการใช้งานของคุณหรือไม่

แผนกโครงสร้างของเกจวัดความดันแคปซูล
แม้ว่า เกจวัดความดันแคปซูล มีขนาดไม่ใหญ่นัก โครงสร้างภายในได้รับการออกแบบอย่างชาญฉลาด และส่วนประกอบทั้งหมดทำงานร่วมกันเพื่อให้ได้การวัดแรงดันต่ำที่แม่นยำ

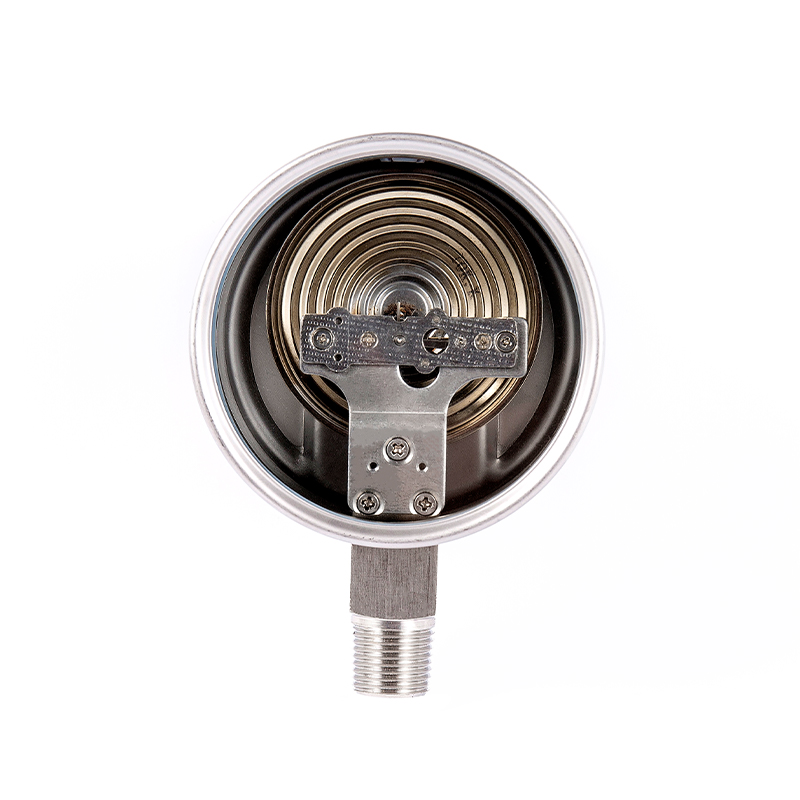

องค์ประกอบการวัดหลัก: แคปซูล
มันถูกสร้างขึ้นโดยการเชื่อมขอบของไดอะแฟรมโลหะสองตัว (มักทำจากโลหะผสมทองแดงหรือสแตนเลส) ทำให้เกิดกล่องกลมแบนปิดผนึก เมื่อตัวกลางที่ตรวจวัดเข้าไปในกล่องไดอะแฟรม ไดอะแฟรมจะเกิดการเปลี่ยนรูปแบบยืดหยุ่น (การขยายตัวหรือการหดตัว) เนื่องจากผลของแรงกด นี่คือ "แหล่งพลังงาน" สำหรับการวัดความดัน
กลไกการส่งผ่าน: ขยายการกระจัดเล็กๆ
การเสียรูปของไดอะแฟรมมีขนาดเล็กมาก จำเป็นต้องขยายผ่านกลไกการส่งกำลัง เช่น ก้านสูบและเฟือง ก่อนจึงจะสามารถขับเคลื่อนตัวชี้ให้หมุนได้ กระบวนการนี้คล้ายกับ "หลักการคันโยก" โดยเปลี่ยนการเปลี่ยนแปลงแรงดันเล็กๆ ให้กลายเป็นการเคลื่อนตัวของพอยน์เตอร์ที่มองเห็นได้

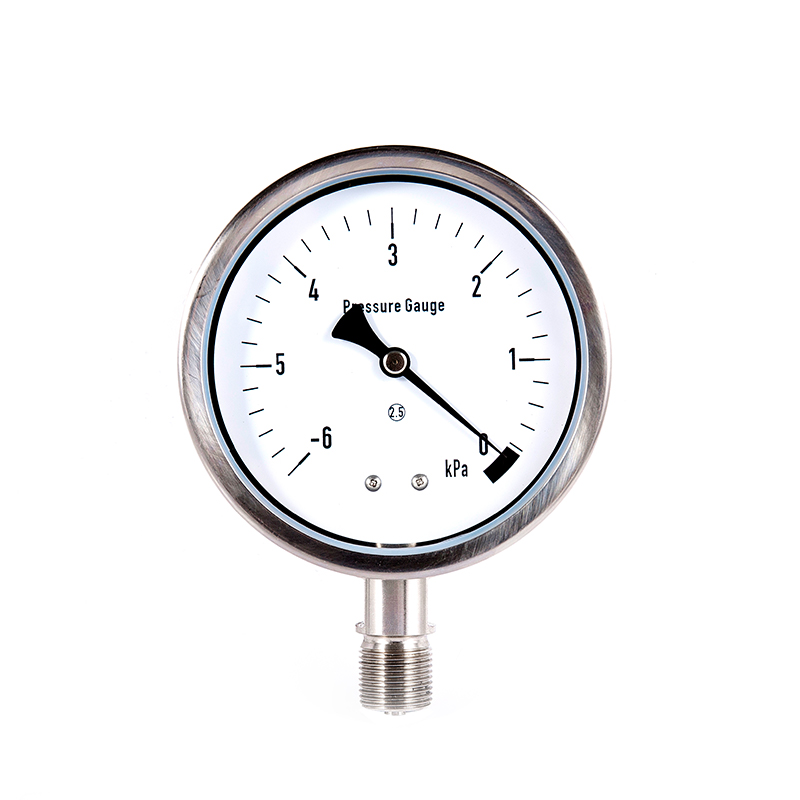

ระบบบ่งชี้: แสดงค่าความดันด้วยสายตา
ประกอบด้วยพอยน์เตอร์และแป้นหมุน หน่วยมาตราส่วนส่วนใหญ่เป็น KPa (กิโลปาสคาล) หรือ MPa (เมกะปาสคาล มักใช้สำหรับการใช้งานช่วงต่ำ) รุ่นพิเศษบางรุ่นอาจระบุหน่วยต่างๆ เช่น แท่ง ซึ่งอำนวยความสะดวกในการอ่านในสถานการณ์ต่างๆ
เชลล์และการเชื่อมต่อ
เปลือกนอกช่วยปกป้องส่วนประกอบภายในและยังทำหน้าที่ป้องกันฝุ่นและความชื้น ตัวเชื่อมต่อใช้สำหรับเชื่อมต่อท่อที่วัดได้โดยแนะนำแรงดันปานกลางลงในแคปซูล ข้อมูลจำเพาะของอินเทอร์เฟซเช่น (M20*1.5) จำเป็นต้องตรงกับไปป์ไลน์

การเลือกวัสดุและสถานการณ์การใช้งาน
วัสดุของเกจวัดความดันไดอะแฟรมส่งผลโดยตรงต่อการกัดกร่อน อายุการใช้งาน และสภาพแวดล้อมที่เกี่ยวข้อง เมื่อเลือกควรคำนึงถึงลักษณะของสื่อที่วัดด้วย
1. วัสดุกล่องเมมเบรน:
โลหะผสมทองแดง: ต้นทุนต่ำและความยืดหยุ่นที่ดี เหมาะสำหรับการตรวจวัดก๊าซที่ไม่กัดกร่อน (เช่น อากาศ ไนโตรเจน) หรือของเหลวที่เป็นกลาง
เหล็กกล้าไร้สนิม: มีความทนทานต่อการกัดกร่อนสูง และสามารถใช้วัดตัวกลางที่มีสารกัดกร่อนติดตามได้ (เช่น ก๊าซที่มีความเป็นกรดเล็กน้อย ไอน้ำในสภาพแวดล้อมที่ชื้น) มีความทนทานมากกว่าในอุตสาหกรรมเคมี พื้นที่ชายฝั่งทะเล ฯลฯ
2. วัสดุเปลือก:
เหล็กกล้าคาร์บอนธรรมดา: พื้นผิวเคลือบสี ต้นทุนต่ำ เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่แห้งและไม่กัดกร่อน
สแตนเลส: ระดับการป้องกันที่สูงขึ้น สามารถต้านทานความชื้น ฝุ่น และก๊าซที่มีฤทธิ์กัดกร่อนอ่อน เหมาะสำหรับกลางแจ้งหรือสภาพแวดล้อมที่รุนแรง
3. วัสดุปิดผนึก:
การปิดผนึกระหว่างข้อต่อและตัวเรือนมักจะทำได้โดยใช้ยางไนไตรล์หรือยางซิลิโคน ยางไนไตรล์มีความทนทานต่อน้ำมันได้ดี ในขณะที่ยางซิลิโคนทนต่ออุณหภูมิสูงได้ดีกว่า การเลือกใช้วัสดุสามารถทำได้ตามอุณหภูมิและลักษณะของตัวกลาง

แม้ว่าเกจวัดแรงดันแบบแคปซูลส่วนใหญ่จะใช้ใน "สนามแรงดันต่ำ" แต่ก็เป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมต่างๆ เช่น ความปลอดภัยของก๊าซ การตรวจสอบสิ่งแวดล้อม และการแปรรูปอาหาร เพื่อให้ได้ประโยชน์สูงสุดในตำแหน่งที่ถูกต้อง จำเป็นต้องเข้าใจความหมายของแบบจำลอง เข้าใจหลักการทางโครงสร้าง และเลือกวัสดุที่เหมาะสม ครั้งถัดไปเมื่อซื้อ คุณสามารถดูคู่มือนี้เพื่อค้นหารุ่นที่เหมาะสมได้อย่างง่ายดาย!
